FESTO 554244

Descrizione del Prodotto

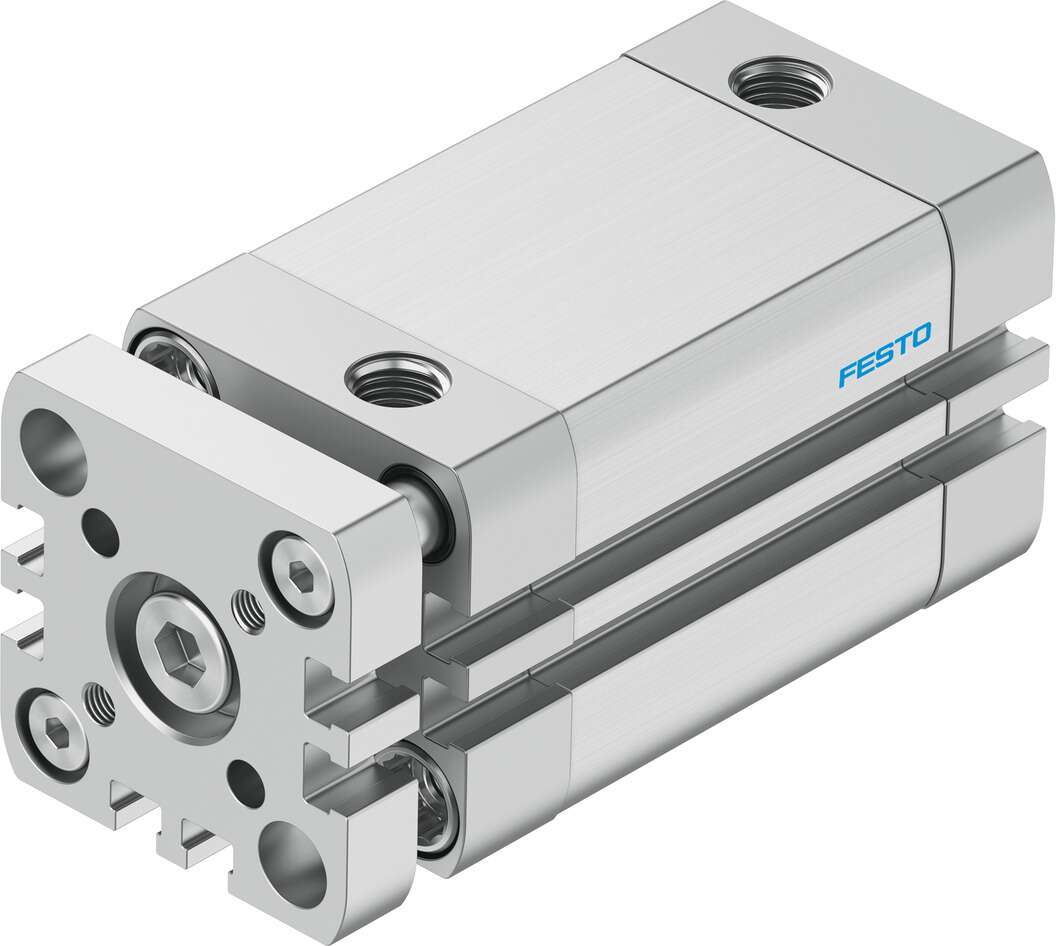

Il cilindro pneumatico compatto Festo ADNGF-32-40-P-A è progettato secondo la norma ISO 21287 e dotato di guida a cuscinetto liscio. La sua asta del pistone è protetta contro la rotazione mediante aste di guida e piastra a forcella, garantendo un funzionamento preciso e affidabile. Questo cilindro è ideale per applicazioni che richiedono un design compatto senza compromettere le prestazioni.

Specifiche Tecniche

– **Diametro del pistone:** 32 mm
– **Corsa:** 40 mm
– **Forza teorica a 6 bar (corsa di avanzamento):** 483 N
– **Forza teorica a 6 bar (corsa di ritorno):** 415 N
– **Tipo di ammortizzazione:** Anelli/piastre di ammortizzazione elastici su entrambi i lati
– **Tipo di azionamento:** Doppio effetto
– **Pressione di esercizio:** 1 – 10 bar
– **Temperatura ambiente:** -20 °C … 80 °C
– **Posizione di montaggio:** Qualsiasi
– **Rilevamento della posizione:** Tramite sensore di prossimità
– **Connessione pneumatica:** G1/8
– **Materiale del corpo:** Lega di alluminio forgiato, anodizzato liscio
– **Materiale dell’asta del pistone:** Acciaio ad alta lega
– **Conformità RoHS:** Sì

Caratteristiche Principali

– **Design Compatto:** Conforme alla norma ISO 21287, offre un ingombro ridotto mantenendo elevate prestazioni.
– **Guida Integrata:** La guida con asta e piastra a forcella impedisce la rotazione dell’asta del pistone, migliorando la capacità di carico e la precisione.
– **Ammortizzazione Elastica:** Anelli/piastre di ammortizzazione elastici su entrambi i lati per un funzionamento silenzioso e senza vibrazioni.
– **Rilevamento della Posizione:** Compatibile con sensori di prossimità per un monitoraggio preciso della posizione.
– **Materiali di Alta Qualità:** Corpo in lega di alluminio anodizzato e asta del pistone in acciaio ad alta lega per una lunga durata e resistenza alla corrosione.

Applicazioni Tipiche

Il cilindro ADNGF-32-40-P-A è adatto per una vasta gamma di applicazioni industriali, tra cui:

– **Automazione Industriale:** Movimentazione precisa di componenti in linee di assemblaggio.
– **Macchine per l’Imballaggio:** Controllo accurato dei movimenti in processi di confezionamento.
– **Sistemi di Trasporto:** Operazioni di sollevamento e posizionamento in nastri trasportatori.
– **Robotica:** Attuazione di movimenti lineari in bracci robotici.

Documentazione Tecnica

Per ulteriori dettagli tecnici, consultare la scheda tecnica disponibile sul sito ufficiale di Festo o presso i distributori autorizzati.
