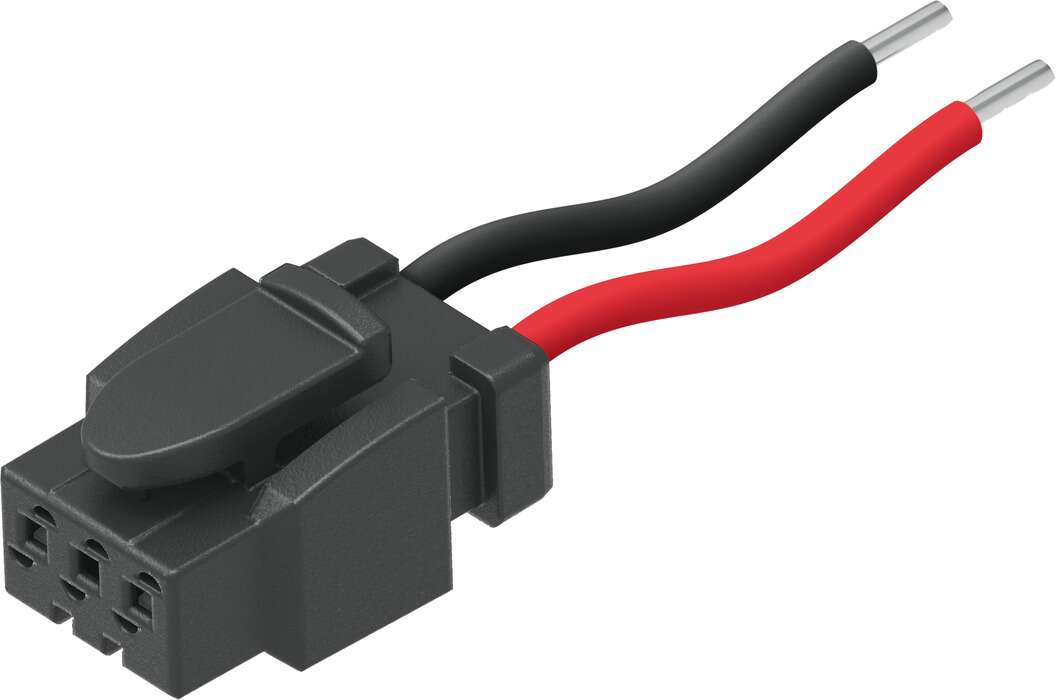

FESTO 566655

Descrizione del Prodotto

Il connettore con cavo Festo modello NEBV-H1G2-KN-1-N-LE2 (codice prodotto 566655) è progettato per l’uso con valvole, offrendo una connessione affidabile e sicura. ([sp-spareparts.com](https://www.sp-spareparts.com/en/p/nebv-h1g2-kn-1-n-le2-festo?utm_source=openai))

Specifiche Tecniche

– **Serie**: NEBV
– **Versione del prodotto**: Standard
– **Tecnologia di connessione lato dispositivo**: Presa con schema di connessione H
– **Uscita del cavo lato dispositivo**: Dritta
– **Numero di pin/fili lato dispositivo**: 2
– **Display**: Nessuno
– **Funzioni aggiuntive della presa**: Nessuna
– **Circuiteria**: Nessuna
– **Caratteristiche del cavo**: Standard
– **Design del cavo**: Fili
– **Lunghezza del cavo**: 1 m
– **Identificazione del cavo**: Senza etichetta
– **Tecnologia di connessione lato controller**: Estremità aperta
– **Spina**: Nessuna
– **Numero di pin/fili lato controller**: 2
– **Grado di protezione del sistema elettrico**: Standard

Dati Tecnici

– **Connessione elettrica 1, sistema di connettori**: Schema di connessione H
– **Intervallo di tensione operativa DC**: 0 V … 60 V
– **Lunghezza del cavo**: 1 m
– **Diametro del cavo**: 1,3 mm
– **Sezione nominale del conduttore**: 0,14 mm²
– **Grado di protezione**: IP40
– **Temperatura ambiente**: -5 °C … 60 °C
– **Marcatura CE**: Conforme alle direttive RoHS del Regno Unito
– **Nota sui materiali**: Conforme RoHS
– **Colore dell’alloggiamento**: Nero
– **Materiale della guaina isolante**: PVC
– **Posizione di montaggio**: Opzionale
– **Connessione elettrica 1, funzione**: Lato dispositivo
– **Connessione elettrica 1, tipo di connessione**: Presa
– **Connessione elettrica 1, numero di connessioni/fili**: 3
– **Connessione elettrica 1, tipo di montaggio**: Bloccaggio a scatto
– **Connessione elettrica 2, funzione**: Lato controller
– **Connessione elettrica 2, sistema di connettori**: Estremità aperta
– **Connessione elettrica 2, connessioni/fili utilizzati**: 2
– **Corrente nominale a 40°C**: 3 A
– **Caratteristiche del cavo**: Standard
– **Struttura del cavo**: 2 x 0,14 mm²
– **Estremità dei fili**: Tagliati a filo
– **Nota sul grado di protezione**: In stato assemblato
– **Marcatura CE**: Conforme alla Direttiva RoHS dell’UE
– **Conformità LABS (PWIS)**: VDMA24364-B2-L
– **Materiale dell’alloggiamento**: POM
– **Materiale del contatto elettrico**: Lega di rame stagnata
– **Design della connessione elettrica 1**: Angolare
– **Uscita del cavo della connessione elettrica 1**: Dritta
– **Connessione elettrica 1, connessioni/fili utilizzati**: 2
– **Schema di connessione della connessione elettrica 1**: 995,622
– **Connessione elettrica 2, tipo di connessione**: 2x fili singoli
– **Connessione elettrica 2, numero di connessioni/fili**: 2

Documentazione

Per ulteriori dettagli, è possibile consultare la scheda tecnica disponibile al seguente link: [Festo 566655 – Scheda Tecnica](https://www.easternia.com//ASSETS/DOCUMENTS/ITEMS/EN/https://externalassets.unilogcorp.com/ASSETS/DOCUMENTS/ITEMS/EN/Festo_566655_Specification_Sheet.pdf)
