FESTO 566659

Descrizione del Prodotto

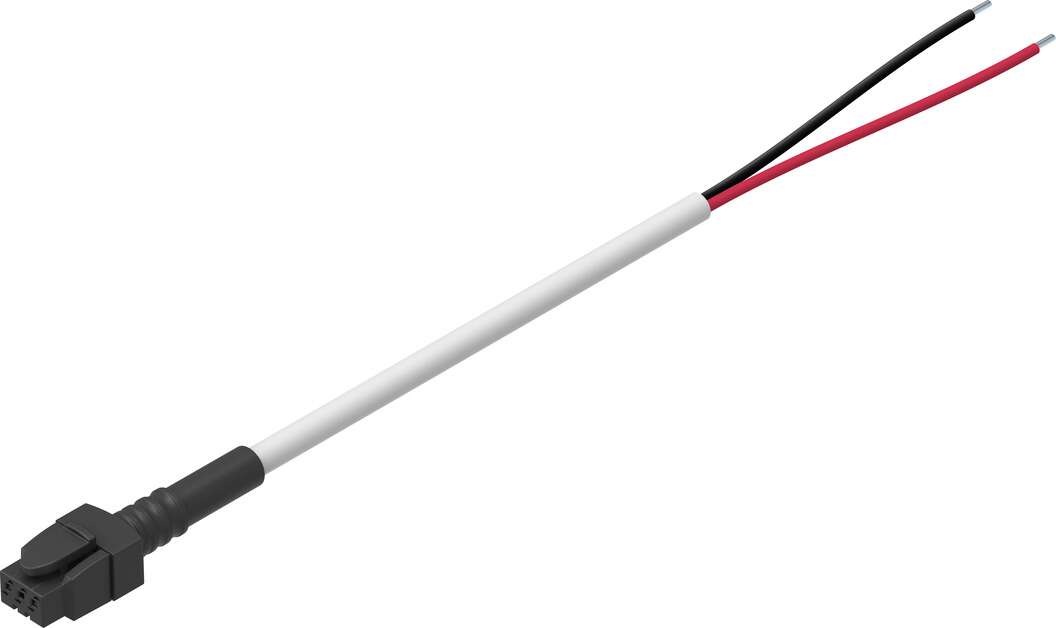

Il connettore con cavo NEBV-H1G2-P-1-N-LE2 di Festo è progettato per applicazioni industriali, offrendo una connessione affidabile tra dispositivi di campo e sistemi di controllo. Questo connettore preassemblato presenta un design compatto e una costruzione robusta, ideale per ambienti industriali esigenti.

Specifiche Tecniche

– **Codice Prodotto:** 566659
– **Codice Tipo:** NEBV-H1G2-P-1-N-LE2
– **Peso del Prodotto:** 16 g
– **Lunghezza del Cavo:** 1 m
– **Diametro del Cavo:** 3,4 mm
– **Sezione Nominale del Conduttore:** 0,14 mm²
– **Numero di Fili:** 2
– **Tensione Operativa DC:** 0 V … 60 V
– **Corrente Nominale a 40°C:** 3 A
– **Grado di Protezione:** IP40 (in condizioni montate)
– **Temperatura Ambiente:** -5 °C … 60 °C
– **Materiale della Guaina del Cavo:** TPE-U(PUR)
– **Colore della Guaina del Cavo:** Grigio
– **Materiale dell’Alloggiamento:** POM
– **Colore dell’Alloggiamento:** Nero
– **Materiale dei Contatti:** Lega di rame stagnata
– **Materiale della Guaina Isolante:** PVC
– **Posizione di Montaggio:** Qualsiasi

Caratteristiche Principali

– **Connessione Elettrica 1:**
– Funzione: Lato dispositivo di campo
– Design: Rettangolare
– Tipo di Connessione: Presa
– Uscita del Cavo: Dritta
– Tecnologia di Connessione: Schema di connessione H
– Numero di Pin/Fili: 3
– Pin/Fili Occupati: 2
– Tipo di Montaggio: Bloccaggio a scatto

– **Connessione Elettrica 2:**
– Funzione: Lato controllo
– Tipo di Connessione: Cavo
– Tecnologia di Connessione: Estremità aperta
– Numero di Pin/Fili: 2
– Pin/Fili Occupati: 2

Conformità e Certificazioni

– **Conformità RoHS:** Conforme
– **Conformità LABS (PWIS):** VDMA24364-B2-L

Applicazioni Tipiche

Il connettore con cavo NEBV-H1G2-P-1-N-LE2 è ideale per l’uso in sistemi pneumatici e altre applicazioni industriali che richiedono connessioni elettriche affidabili tra dispositivi di campo e unità di controllo.

Note

Assicurarsi che il connettore sia installato correttamente per mantenere il grado di protezione IP40. Verificare la compatibilità con i dispositivi e i sistemi esistenti prima dell’installazione.
