Descrizione del Prodotto

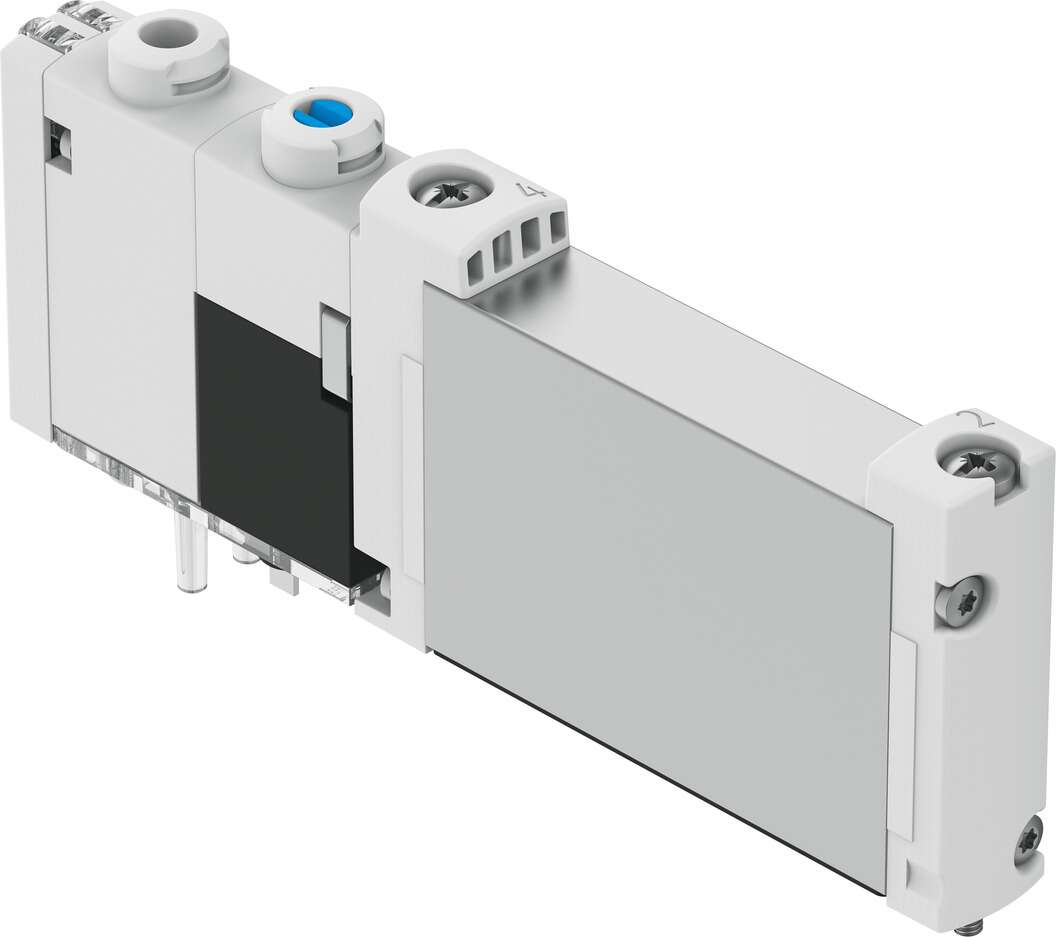

Il VUVG-B10-M52-MZT-F-1T1L è una valvola elettropneumatica compatta e universale prodotta da Festo, progettata per applicazioni che richiedono un’elevata portata in spazi ridotti.
Funzione della Valvola
5/2 monostabile
Tipo di Azionamento
Elettrico
Dimensioni della Valvola
10 mm
Portata Nominale Standard
220 l/min
Pressione di Esercizio
Da -0,9 a 8 bar
Struttura
Valvola a cassetto con pistone
Tipo di Reset
Molla meccanica
Classe di Protezione
IP65, IP67
Funzione di Scarico
Con possibilità di regolazione
Principio di Tenuta
Tenuta morbida
Posizione di Montaggio
Qualsiasi
Comando Manuale
Con blocco, premendo
Tipo di Pilotaggio
Pilotata
Alimentazione Aria Pilota
Esterna
Direzione del Flusso
Reversibile
Sovrapposizione
Sovrapposizione positiva
Indicatore di Stato del Segnale
LED
Pressione Pilota
Da 3 a 8 bar
Frequenza Massima di Commutazione
3 Hz
Tempo di Commutazione all’Accensione
12 ms
Tempo di Commutazione allo Spegnimento
30 ms
Servizio Continuo
100%
Impulso di Test Positivo Massimo con Segnale 0
1.600 µs
Impulso di Test Negativo Massimo con Segnale 1
3.000 µs
Caratteristiche della Bobina
22 V DC: 1 W
Fluttuazioni di Tensione Ammissibili
±10%
Fluido Operativo
Aria compressa secondo ISO 8573-1:2010 [7:4:4]
Nota sul Fluido Operativo
Possibile funzionamento con aria lubrificata (una volta iniziata la lubrificazione, è necessario continuare)
Resistenza alle Vibrazioni
Test di applicazione per il trasporto con livello di severità 2 secondo FN 942017-4 e EN 60068-2-6
Resistenza agli Urti
Test di urto con livello di severità 2 secondo FN 942017-5 e EN 60068-2-27
Classe di Resistenza alla Corrosione CRC
2 – Stress da corrosione moderato
Temperatura del Fluido
Da -5 a 60 °C
Fluido Pilota
Aria compressa secondo ISO 8573-1:2010 [7:4:4]
Temperatura Ambiente
Da -5 a 60 °C
Peso del Prodotto
53 g
Collegamento Elettrico
Tramite piastra di connessione
Tipo di Montaggio
Su guida di montaggio
Conformità ai Materiali
Conforme RoHS
Materiale delle Guarnizioni
HNBR, NBR
Materiale del Corpo
Lega di alluminio forgiato
Certificazioni
c UL us – Recognized (OL)
Codice Prodotto
573417
Codice Prodotto Festo
VUVG-B10-M52-MZT-F-1T1L
Paese di Origine
Germania
Codice UNSPSC
40141603
GTIN
4052568102678
Dimensioni
10,2 mm (Larghezza) x 32,5 mm (Altezza)
Consumo di Potenza della Bobina
0,4 W, 1 W
Temperatura Operativa Massima
+50°C
Caratteristiche Speciali
Facile da installare, innovativa, affidabile, versatile
Note
Le immagini del prodotto sono a scopo illustrativo e potrebbero non rappresentare esattamente l’articolo.
Documentazione Tecnica
Per ulteriori dettagli tecnici, consultare la documentazione ufficiale fornita da Festo.
