FESTO 573717

Descrizione del Prodotto

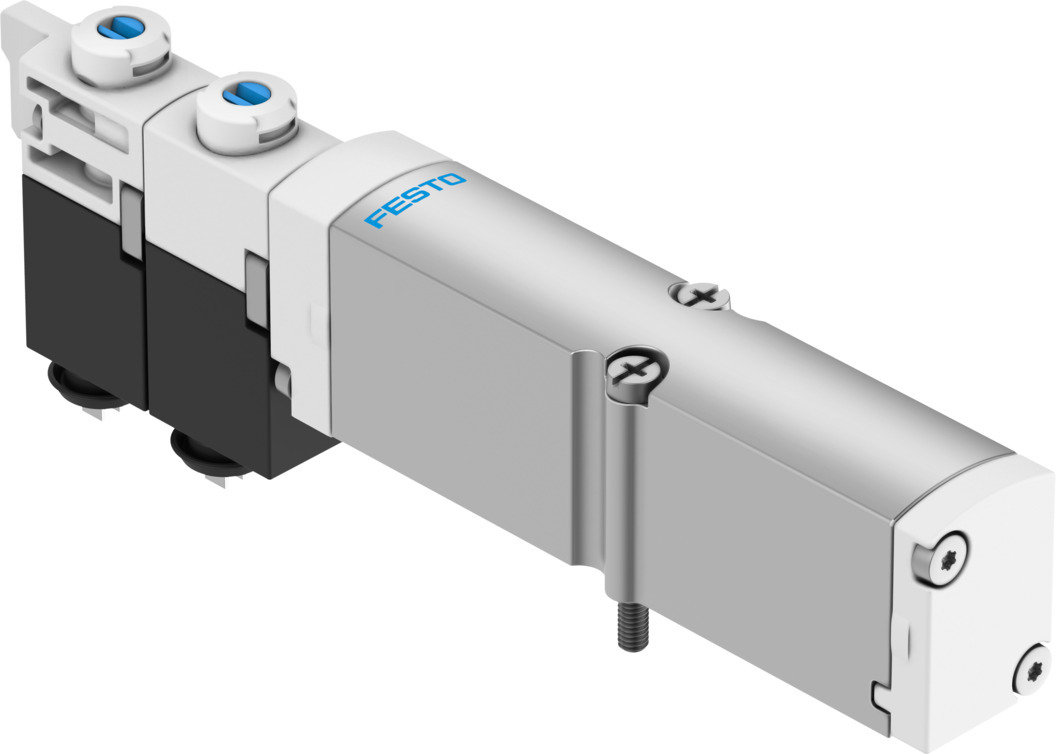

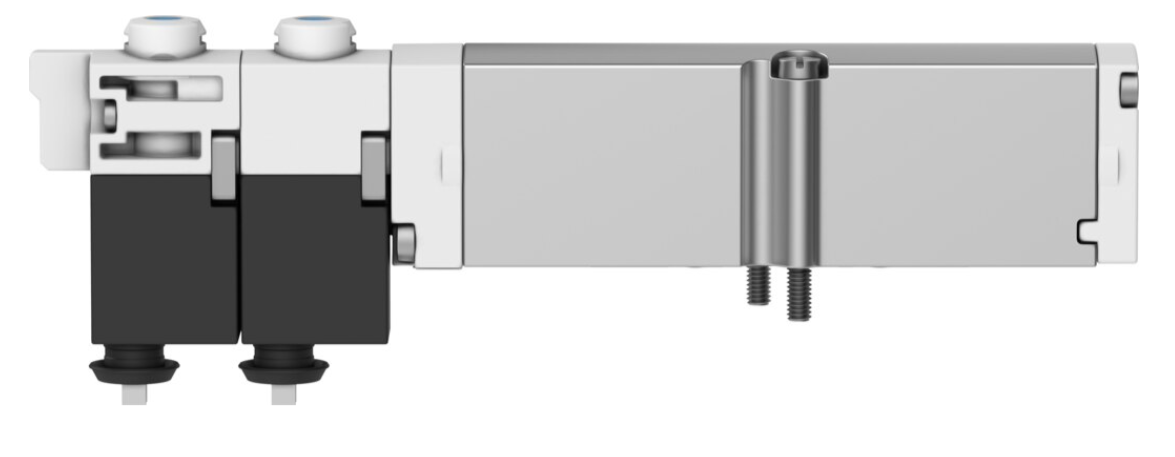

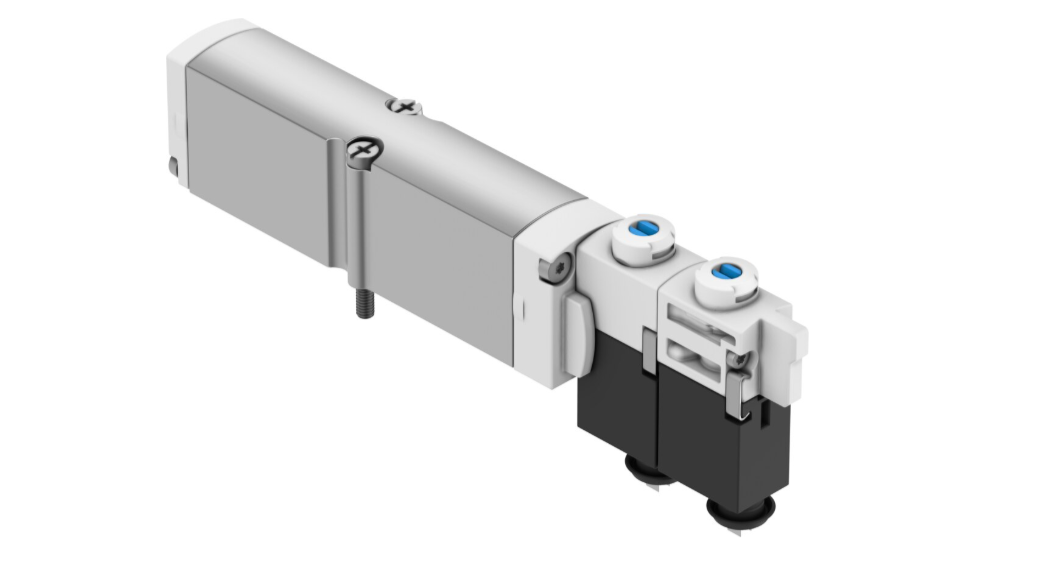

La valvola elettropneumatica Festo VMPA14-M1H-J-PI (codice prodotto 573717) è progettata per applicazioni industriali che richiedono un controllo preciso del flusso d’aria. Con una funzione 5/2 bistabile, questa valvola offre un’elevata affidabilità e versatilità.

Caratteristiche Tecniche

– Funzione della valvola: 5/2 bistabile
– Tipo di azionamento: Elettrico
– Dimensione della valvola: 14 mm
– Portata nominale standard: 550 – 670 l/min
– Pressione di esercizio: da -0,9 a 10 bar
– Costruzione: Valvola a pistone
– Modalità di reset: Molla pneumatica
– Certificazioni: c CSA us (OL), c UL us – Recognized (OL)
– Grado di protezione: IP65 (in condizioni di montaggio, secondo IEC 60529)
– Principio di tenuta: Tenuta morbida
– Posizione di montaggio: Qualsiasi
– Azionamento manuale: Con bloccaggio, temporaneo
– Tipo di pilotaggio: Pilotata
– Direzione del flusso: Reversibile
– Sovrapposizione: Sovrapposizione positiva
– Indicatore di stato del segnale: Sì
– Pressione di pilotaggio: da 3 a 8 bar
– Adatta per vuoto: Sì
– Tempo di commutazione all’accensione: 9 ms
– Tempo di commutazione allo spegnimento: 24 ms
– Impulso di test massimo positivo a segnale 0: 400 µs
– Impulso di test massimo negativo a segnale 1: 200 µs
– Fluttuazioni di tensione ammesse: ±25%
– Flusso nominale standard con QS-8: 550 – 670 l/min
– Nota sul flusso nominale standard: MPA-S: 550 l/min, MPA-L: 670 l/min
– Mezzo operativo: Aria compressa secondo ISO 8573-1:2010 [7:4:4]
– Informazioni sul mezzo operativo e di pilotaggio: Funzionamento lubrificato possibile (richiesto per operazioni successive)
– Resistenza alle vibrazioni: Test per applicazioni di trasporto con livello di severità 2 secondo FN 942017-4 e EN 60068-2-6
– Resistenza agli urti: Test di resistenza agli urti con livello di severità 2 secondo FN 942017-5 e EN 60068-2-27
– Classe di resistenza alla corrosione CRC: 1 – Bassa sollecitazione da corrosione
– Temperatura di stoccaggio: da -20 a 40 °C
– Temperatura del mezzo: da -5 a 50 °C
– Temperatura ambiente: da -5 a 50 °C
– Umidità relativa dell’aria: max. 90% a 40 °C
– Coppia di serraggio massima per il montaggio della valvola: 0,65 Nm
– Tipo di montaggio: Con fori passanti
– Materiale delle guarnizioni: NBR
– Materiale del corpo: Alluminio pressofuso
– Conformità CE: Secondo la direttiva EMC dell’UE
– Conformità RoHS: Sì
– Peso del prodotto: 77 g
– GTIN: 4052568220914
– Numero di tariffa doganale: 84812090
– Produttore: Festo

Applicazioni

Questa valvola è ideale per sistemi pneumatici che richiedono un controllo affidabile e preciso del flusso d’aria, trovando applicazione in vari settori industriali.

Documentazione

Per ulteriori dettagli tecnici, è possibile consultare la scheda tecnica del gruppo VMPA1 disponibile sul sito del produttore.
