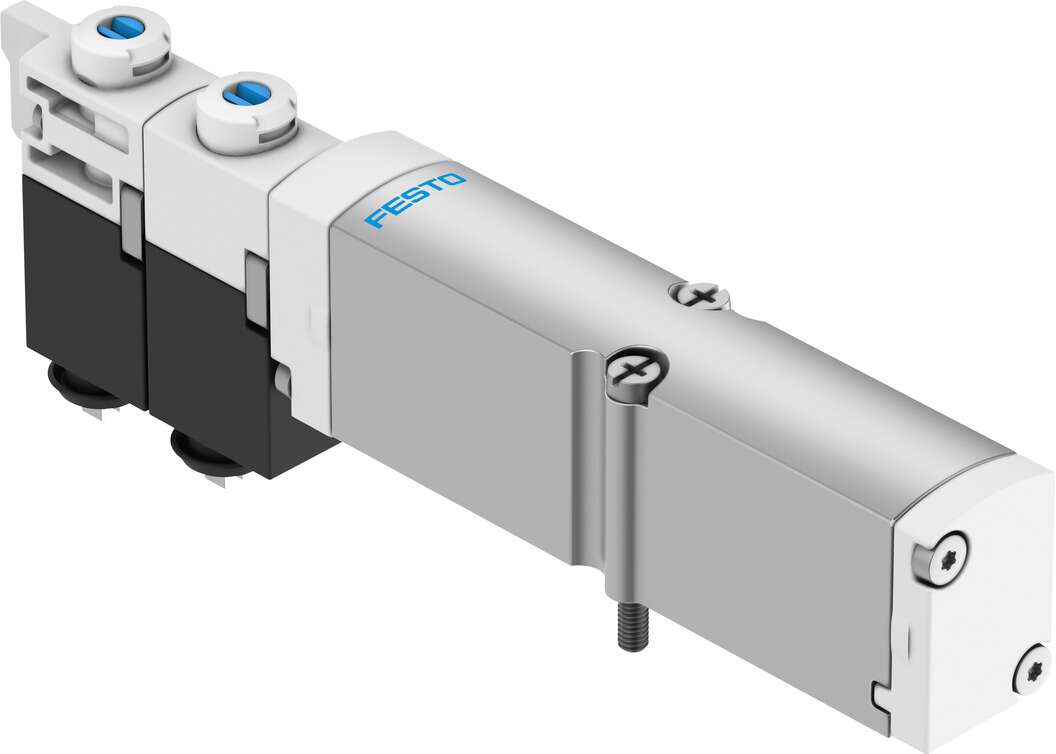

FESTO 573720

Descrizione del Prodotto

La valvola elettropneumatica Festo VMPA14-M1H-E-PI (codice prodotto 573720) è progettata per applicazioni industriali che richiedono un controllo preciso del flusso d’aria. Con una funzione valvola 5/3 a scarico, offre versatilità e affidabilità in vari contesti operativi.

Specifiche Tecniche

Funzione valvola: 5/3 a scarico

Tipo di azionamento: Elettrico

Dimensione valvola: 14 mm

Portata nominale standard: 420 l/min (MPA-S), 480 l/min (MPA-L)

Pressione di esercizio: da -0,9 a 10 bar

Progettazione: Valvola a saracinesca a pistone

Tipo di ripristino: Molla meccanica

Grado di protezione: IP65 secondo IEC 60529

Principio di tenuta: Morbido

Posizione di montaggio: Qualsiasi

Comando manuale: Con e senza bloccaggio

Tipo di pilotaggio: Pilotata

Direzione del flusso: Reversibile

Sovrapposizione: Sovrapposizione positiva

Visualizzazione stato del segnale: Sì

Pressione pilota: da 3 a 8 bar

Idoneità per il vuoto: Sì

Tempo di commutazione all’accensione: 12 ms

Tempo di commutazione allo spegnimento: 40 ms

Tempo di inversione: 18 ms

Impulso di test positivo massimo con segnale 0: 400 µs

Impulso di test negativo massimo con segnale 1: 200 µs

Fluttuazioni di tensione ammissibili: ±25%

Mezzo operativo: Aria compressa secondo ISO 8573-1:2010 [7:4:4]

Nota sul mezzo operativo e pilota: Possibile funzionamento lubrificato (in tal caso, il funzionamento lubrificato sarà sempre richiesto)

Resistenza alle vibrazioni: Test di applicazione per il trasporto con livello di severità 2 secondo FN 942017-4 e EN 60068-2-6

Resistenza agli urti: Test di urto con livello di severità 2 secondo FN 942017-5 e EN 60068-2-27

Classe di resistenza alla corrosione CRC: 1 – Basso stress da corrosione

Conformità LABS (PWIS): VDMA24364-B1/B2-L

Temperatura di stoccaggio: da -20°C a 40°C

Temperatura del mezzo: da -5°C a 50°C

Umidità relativa dell’aria: Max. 90% a 40°C

Temperatura ambiente: da -5°C a 50°C

Coppia di serraggio massima per il montaggio della valvola: 0,65 Nm

Peso del prodotto: 77 g

Tipo di montaggio: Con foro passante

Nota sui materiali: Conforme RoHS

Materiale delle guarnizioni: NBR

Materiale dell’alloggiamento: Alluminio pressofuso

Certificazioni e Conformità

Approvazioni: c UL us – Recognized (OL)

Grado di protezione: IP65 in stato assemblato secondo IEC 60529

Conformità RoHS: Sì

Applicazioni Tipiche

Questa valvola è ideale per sistemi pneumatici che richiedono un controllo preciso del flusso d’aria, come linee di produzione automatizzate, macchinari industriali e applicazioni robotiche.

Note Aggiuntive

Per garantire prestazioni ottimali e una lunga durata, si raccomanda di seguire le linee guida del produttore per l’installazione, l’uso e la manutenzione. È possibile il funzionamento con aria lubrificata; in tal caso, il funzionamento lubrificato sarà sempre richiesto.
