FESTO 574337

Descrizione del Prodotto

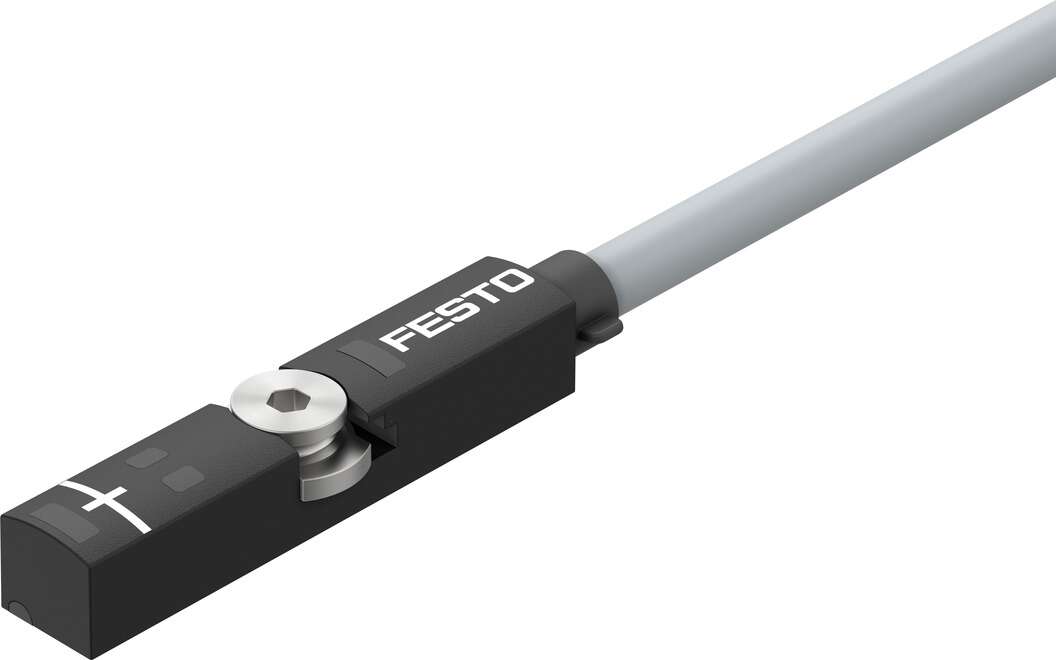

Il sensore di prossimità magnetoresistivo FESTO SMT-8M-A-PS-24V-E-0,3-M12 (codice prodotto 574337) è progettato per l’installazione in scanalature a T. Offre un’uscita PNP con contatto normalmente aperto e una tensione operativa nominale di 24 V DC. È dotato di un cavo da 0,3 metri con connettore M12x1, codificato A secondo EN 61076-2-101.

Caratteristiche Tecniche

– Principio di Misura: Magnetoresistivo
– Temperatura Ambiente: da -40 °C a 85 °C
– Ripetibilità: 0,2 mm
– Uscita di Commutazione: PNP
– Funzione dell’Elemento di Commutazione: Contatto normalmente aperto
– Tempo di Accensione: ≤ 1,3 ms
– Tempo di Spegnimento: ≤ 1,4 ms
– Frequenza Massima di Commutazione: 180 Hz
– Corrente di Uscita Massima: 100 mA
– Capacità di Commutazione DC Massima: 2,8 W
– Caduta di Tensione: < 1,5 V
– Protezione da Cortocircuito: Sì
– Protezione da Sovraccarico: Disponibile
– Tensione Operativa Nominale DC: 24 V
– Intervallo di Tensione Operativa DC: da 5 V a 30 V
– Protezione contro l’Inversione di Polarità: Per tutte le connessioni elettriche
– Tipo di Connessione Elettrica: Cavo con connettore
– Tecnologia di Connessione: M12x1 codificato A secondo EN 61076-2-101
– Numero di Pin/Fili: 3
– Tipo di Montaggio: Inseribile dall’alto nella scanalatura, fissato permanentemente
– Coppia di Serraggio Massima: 0,6 Nm
– Posizione di Montaggio: Qualsiasi
– Peso del Prodotto: 15,9 g
– Colore dell’Alloggiamento: Nero
– Materiale dell’Alloggiamento: Acciaio inossidabile ad alta lega, PA rinforzato, ottone nichelato
– Indicatore di Stato di Commutazione: LED giallo
– Indicatore di Riserva Funzionale: LED arancione
– Temperatura Ambiente per Installazioni con Cavo Flessibile: da -20 °C a 85 °C
– Grado di Protezione: IP65, IP68, IP69K

Certificazioni e Conformità

– Certificazioni: Marchio RCM, c UL us – Listed (OL)
– Marcatura CE: Conforme alla Direttiva EMC dell’UE, conforme alla Direttiva RoHS dell’UE
– Marcatura UKCA: Conforme alle normative EMC del Regno Unito, conforme alle normative RoHS del Regno Unito
– Marcatura KC: KC-EMV
– Conformità LABS (PWIS): VDMA24364-B2-L
– Classe Cleanroom: Classe 4 secondo ISO 14644-1

Informazioni Aggiuntive

– Caratteristiche Speciali: Resistente all’olio
– Informazioni sui Materiali: Conforme RoHS, privo di alogeni
– Applicazioni: Sensore di posizione per attuatori pneumatici con scanalatura a T

Documentazione Tecnica

– Scheda Tecnica: [Link alla scheda tecnica](https://www.festo.com/cat/en-us_us/data/doc_enus/PDFs/SMT-8M-A-PS-24V-E-0,3-M12.pdf)
– File CAD 3D: [Link al file CAD 3D](https://www.festo.com/cad/en-us_us/574337)
