FESTO 574371

Descrizione del Prodotto

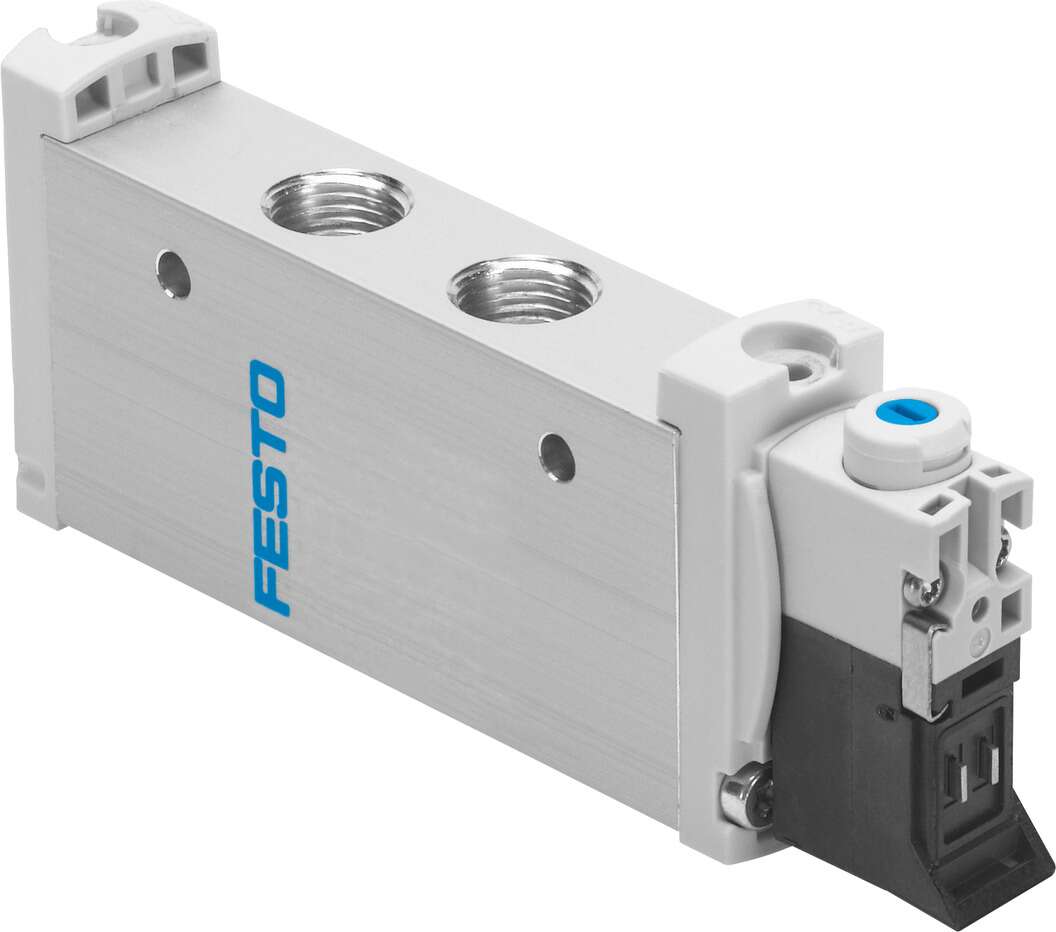

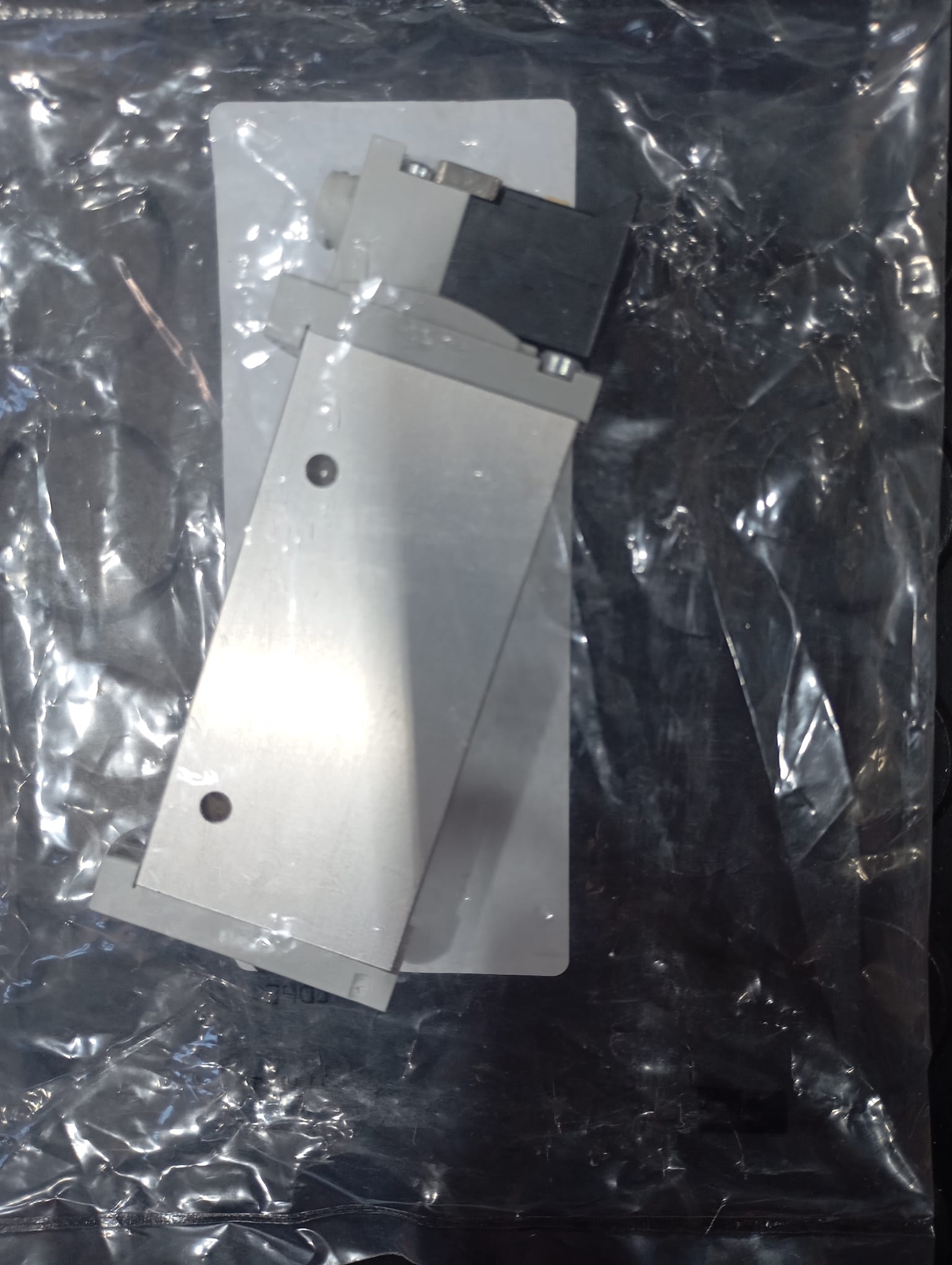

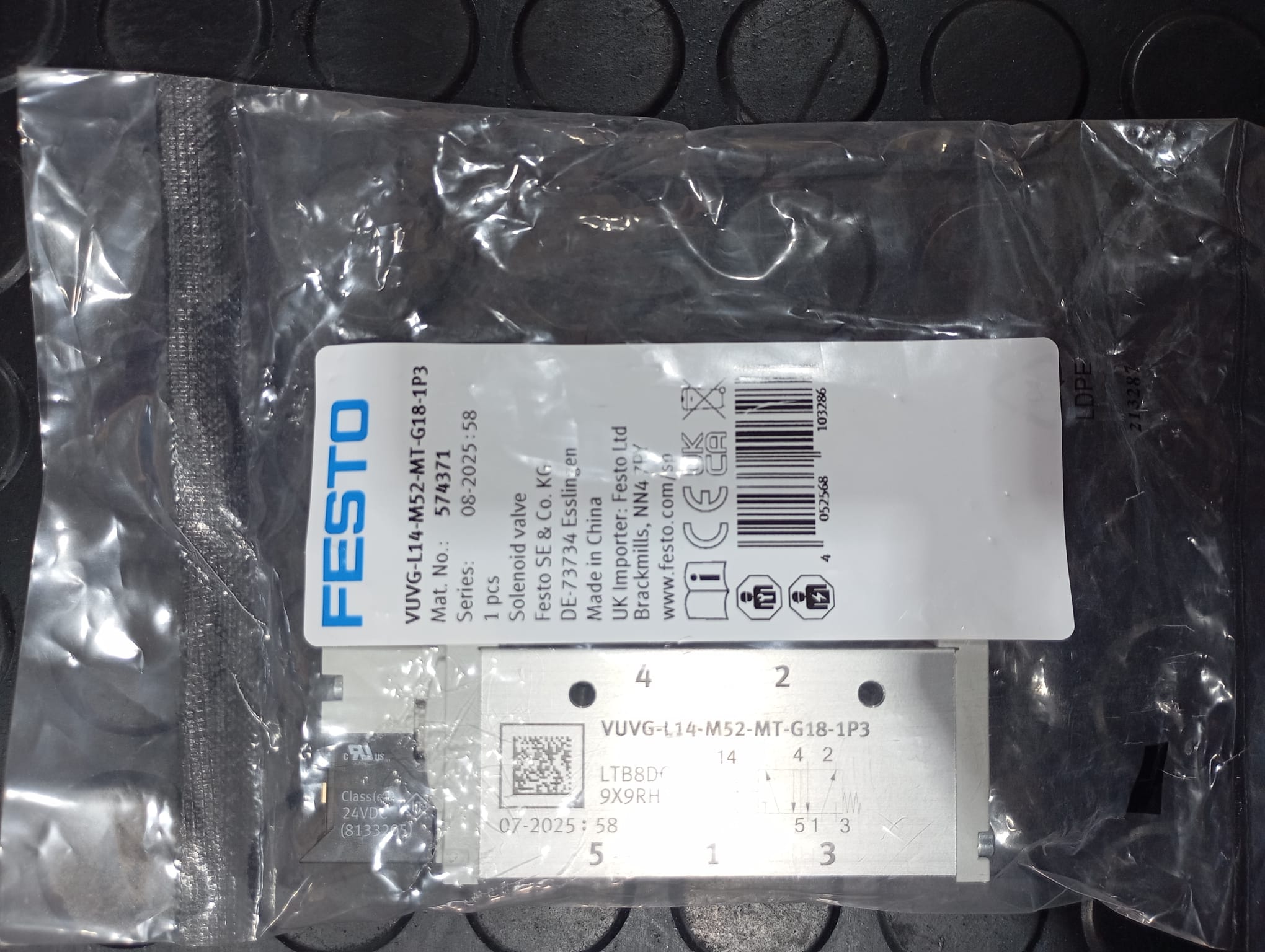

La valvola elettropneumatica Festo VUVG-L14-M52-MT-G18-1P3 (codice 574371) è una valvola a 5/2 vie monostabile, progettata per applicazioni pneumatiche che richiedono un controllo affidabile e preciso del flusso d’aria.

Caratteristiche Tecniche

• Funzione della valvola: 5/2 monostabile
• Tipo di attuazione: Elettrica
• Dimensione della valvola: 14 mm
• Portata nominale standard: 700 – 780 l/min
• Pressione di esercizio: 3 – 8 bar
• Costruzione: Pistone a spinta
• Modalità di reset: Molla meccanica
• Certificazioni: Marchio RCM, c CSA us (OL), c UL us – Recognized (OL)
• Grado di protezione: IP40, IP65 (con connettore)
• Larghezza nominale: 5,6 mm
• Funzione di scarico: Regolabile
• Principio di tenuta: Morbido
• Posizione di montaggio: Qualsiasi
• Attuazione manuale: A scatto, coperta, temporanea
• Tipo di controllo: Pilotata
• Alimentazione dell’aria di controllo: Interna
• Sovrapposizione: Positiva
• Pressione di controllo: 3 – 8 bar
• Adatta per vuoto: No
• Tempo di commutazione off: 40 ms
• Tempo di commutazione on: 13 ms
• Tempo di accensione: 100%
• Impulso di test positivo massimo a segnale 0: 700 µs
• Impulso di test negativo massimo per segnale 1: 900 µs
• Valore caratteristico della bobina: 24 V DC: fase a bassa corrente 0,3 W, fase ad alta corrente 1,0 W; 24 V DC: 1 W
• Oscillazioni di tensione consentite: ±10%
• Fluido operativo: Aria compressa secondo ISO 8573-1:2010 [7:4:4]
• Informazioni sul fluido operativo e di controllo: Funzionamento lubrificato possibile (richiesto per operazioni successive)
• Resistenza alle vibrazioni: Test di trasporto con livello di severità 2 secondo FN 942017-4 e EN 60068-2-6
• Limiti di temperatura ambiente e del fluido: -5 – 50 °C (senza riduzione della corrente di mantenimento)
• Resistenza agli urti: Test di urto con grado di severità 2 secondo FN 942017-5 e EN 60068-2-27
• Classe di resistenza alla corrosione KBK: 2 – stress da corrosione moderato
• Temperatura del fluido: -5 – 60 °C
• Temperatura ambiente: -5 – 60 °C
• Peso del prodotto: 70 g
• Connessione elettrica: Tramite piastra di connessione elettrica
• Tipo di fissaggio: Con fori passanti; opzionale: su barra di distribuzione
• Connessione pneumatica 1: G1/8
• Connessione pneumatica 2: G1/8
• Connessione pneumatica 4: G1/8
• Connessione pneumatica 5: G1/8
• Informazioni sui materiali: Conforme RoHS
• Materiale delle guarnizioni: HNBR, NBR
• Materiale del corpo: Lega di alluminio forgiato

Applicazioni

Questa valvola è ideale per sistemi pneumatici che richiedono un controllo preciso del flusso d’aria in applicazioni industriali, garantendo affidabilità e prestazioni elevate.

Documentazione

Per ulteriori dettagli tecnici, consultare la scheda tecnica disponibile sul sito ufficiale di Festo.
