Descrizione del Prodotto

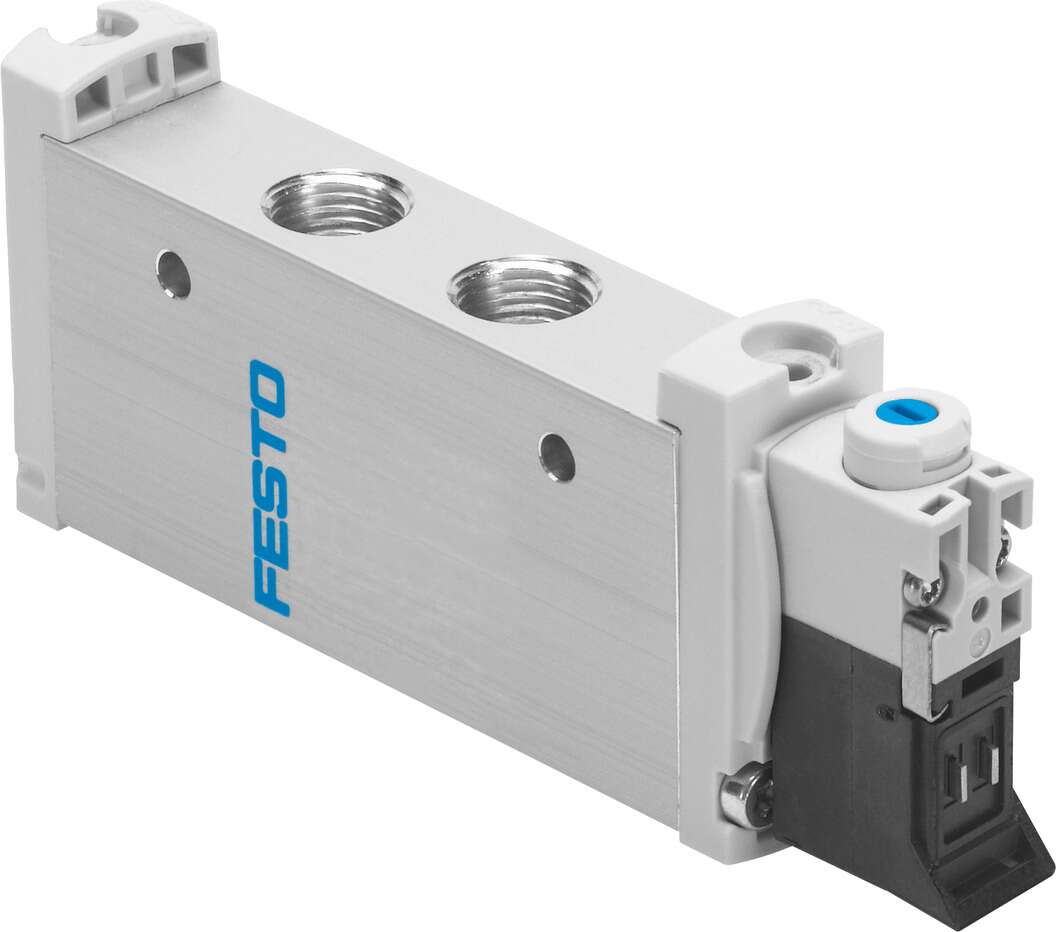

La valvola elettropneumatica Festo modello VUVG-L14-M52-MZT-G18-1P3 (codice prodotto 574375) è una valvola compatta e universale, progettata per applicazioni pneumatiche che richiedono elevate prestazioni in spazi ridotti. Questa valvola a 5 vie e 2 posizioni è azionata elettricamente e presenta un design a cursore con molla meccanica per il ritorno. È adatta per l’uso con aria compressa e offre un’elevata portata rispetto alle sue dimensioni.
Specifiche Tecniche
Funzione della Valvola: 5/2 monostabile
Tipo di Azionamento: Elettrico
Dimensione della Valvola: 14 mm
Portata Nominale Standard: 700 – 780 l/min
Pressione di Esercizio: da -0,9 a 8 bar
Temperatura di Esercizio: da -5°C a +60°C
Connessione Pneumatica: G1/8
Materiale del Corpo: Lega di alluminio forgiato
Materiale delle Guarnizioni: HNBR/NBR
Tipo di Pilotaggio: Pilotata esternamente
Grado di Protezione: IP40, IP65 con connettore
Connessione Elettrica: Tramite piastra di connessione elettrica
Consumo di Potenza della Bobina: 1 W
Tempo di Commutazione ON: 13 ms
Tempo di Commutazione OFF: 40 ms
Posizione di Montaggio: Qualsiasi
Conformità: RCM mark, c CSA us (OL), c UL us – Recognized (OL)
Classe di Resistenza alla Corrosione: 2 – Stress da corrosione moderato
Peso del Prodotto: 70 g
Montaggio: Con fori passanti, opzionalmente su barra di distribuzione
Connessione Aria di Pilotaggio: M5
Connessioni Pneumatiche: Porte 1, 2, 4, 5: G1/8
Conformità RoHS: Conforme
Idoneità per Vuoto: Sì
Pressione di Pilotaggio: da 3 a 8 bar
Principio di Tenuta: Morbido
Funzione di Scarico: Con possibilità di regolazione del flusso
Tipo di Reset: Molla meccanica
Tipo di Costruzione: Cursore a pistone
Override Manuale: Non bloccante, bloccante con accessori
Oscillazioni di Tensione Ammesse: ±10%
Impulso di Test Massimo con Segnale 0: 700 µs
Impulso di Test Massimo con Segnale 1: 900 µs
Caratteristiche della Bobina: 24 V DC: fase a bassa corrente 0,3 W, fase ad alta corrente 1,0 W; 24 V DC: 1 W
Resistenza alle Vibrazioni: Test per applicazioni di trasporto con livello di severità 2 secondo FN 942017-4 e EN 60068-2-6
Resistenza agli Urti: Test con livello di severità 2 secondo FN 942017-5 e EN 60068-2-27
Temperatura del Fluido: da -5°C a +60°C
Temperatura Ambiente: da -5°C a +60°C
Materiale della Custodia: Lega di alluminio forgiato
Materiale delle Guarnizioni: HNBR, NBR
Montaggio: Su barra di distribuzione con fori passanti
Connessione Pneumatica, Porta 1: G1/8
Connessione Pneumatica, Porta 2: G1/8
Connessione Pneumatica, Porta 4: G1/8
Connessione Pneumatica, Porta 5: G1/8
Conformità ai Materiali: Conforme RoHS
Materiale della Custodia: Lega di alluminio forgiato
Materiale delle Guarnizioni: HNBR, NBR
Connessione Aria di Pilotaggio: M5
Connessione Elettrica: Tramite piastra di connessione elettrica
Consumo di Potenza della Bobina: 1 W
Tempo di Commutazione ON: 13 ms
Tempo di Commutazione OFF: 40 ms
Posizione di Montaggio: Qualsiasi
Conformità: RCM mark, c CSA us (OL), c UL us – Recognized (OL)
Classe di Resistenza alla Corrosione: 2 – Stress da corrosione moderato
Peso del Prodotto: 70 g
Montaggio: Con fori passanti, opzionalmente su barra di distribuzione
Connessione Aria di Pilotaggio: M5
Connessioni Pneumatiche: Porte 1, 2, 4, 5: G1/8
Conformità RoHS: Conforme
