Descrizione del Prodotto

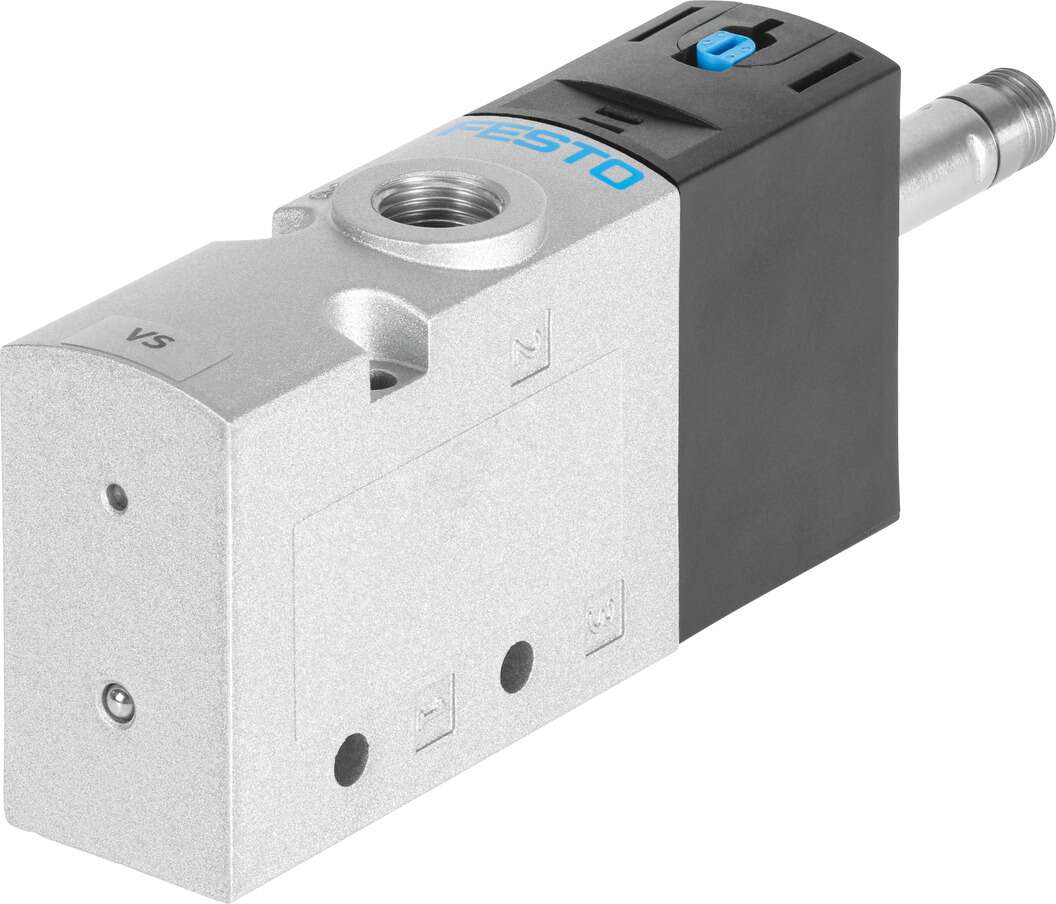

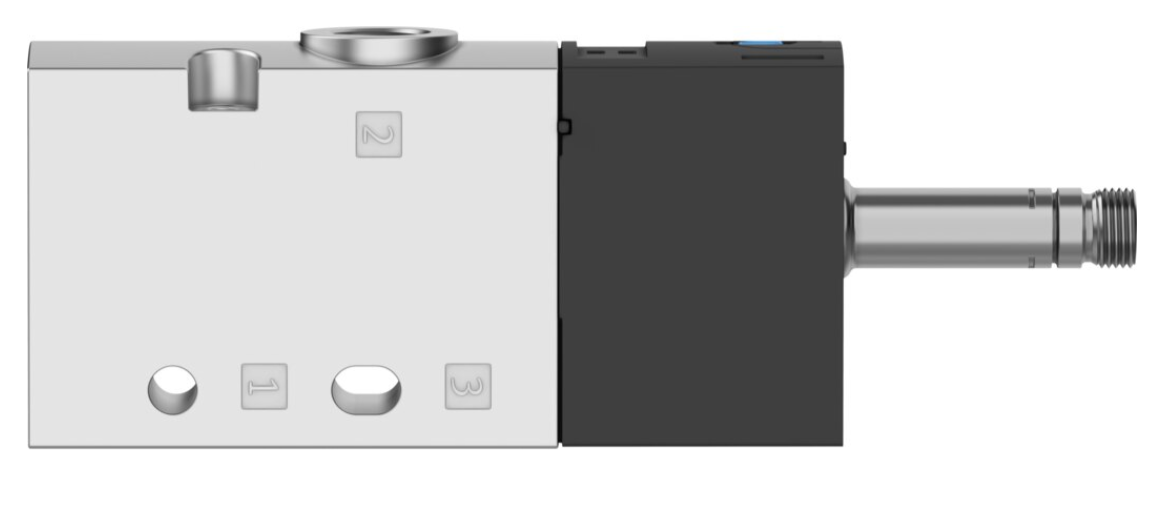

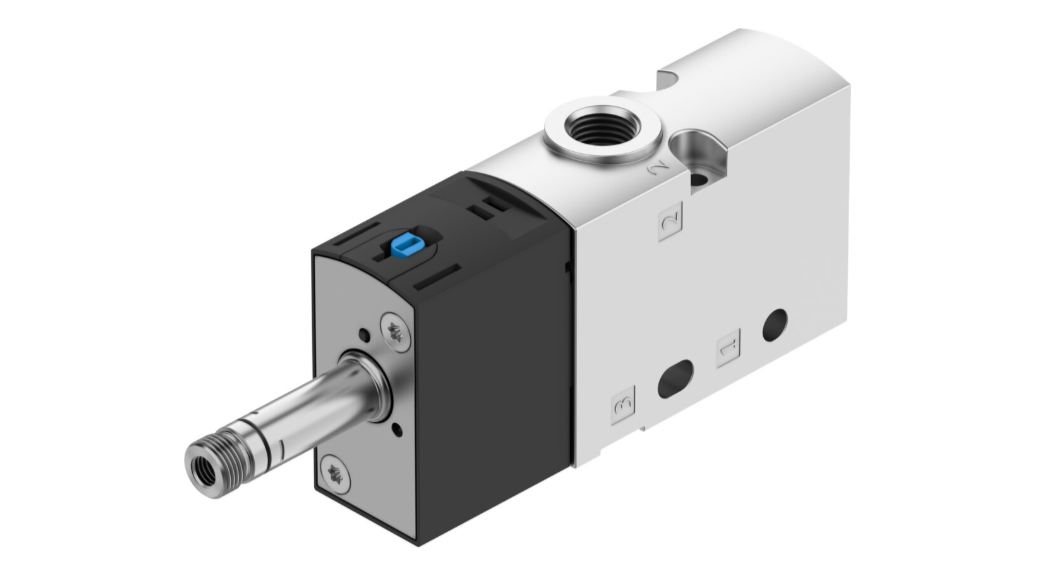

La valvola elettropneumatica Festo VUVS-L20-M32C-MD-G18-F7 (codice prodotto 575260) è una valvola a 3/2 vie normalmente chiusa, monostabile, progettata per applicazioni pneumatiche industriali.
Caratteristiche Tecniche
Funzione della valvola: 3/2 vie, normalmente chiusa, monostabile
Tipo di azionamento: Elettrico
Dimensione della valvola: 21 mm
Portata nominale standard: 700 l/min
Pressione di esercizio: 2,5 – 10 bar
Principio costruttivo: Otturatore a pistone
Modalità di reset: Molla meccanica
Omologazione: c UL us – Recognized (OL)
Larghezza nominale: 5,7 mm
Funzione di scarico: Regolabile
Principio di tenuta: Morbido
Posizione di montaggio: Qualsiasi
Azionamento manuale: A scatto, non bloccante
Tipo di pilotaggio: Pilotata
Alimentazione aria di pilotaggio: Interna
Direzione del flusso: Non reversibile
Sovrapposizione: Positiva
Valore b: 0,35
Valore C: 2,90 l/s·bar
Tempo di commutazione OFF: 32 ms
Tempo di commutazione ON: 14 ms
Impulso di prova positivo massimo a 0 segnale: 1.900 µs
Impulso di prova negativo massimo per 1 segnale: 2.700 µs
Fluido operativo: Aria compressa secondo ISO 8573-1:2010 [7:4:4]
Informazioni sul fluido operativo e di pilotaggio: Funzionamento lubrificato possibile (richiesto per operazioni successive)
Resistenza alle vibrazioni: Test per applicazioni di trasporto con livello di severità 2 secondo FN 942017-4 e EN 60068-2-6
Resistenza agli urti: Test con livello di severità 2 secondo FN 942017-5 e EN 60068-2-27
Classe di resistenza alla corrosione: 2 – Stress da corrosione moderato
Temperatura del fluido: -10°C a 60°C
Temperatura ambiente: -10°C a 60°C
Peso del prodotto: 136 g
Tipo di montaggio: Con fori passanti; opzionalmente su barra di distribuzione
Connessione di scarico: Non registrata
Connessione pneumatica 1: G1/8
Connessione pneumatica 2: G1/8
Connessione pneumatica 3: G1/8
Informazioni sui materiali: Conforme RoHS
Materiale delle guarnizioni: HNBR, NBR
Materiale del corpo: Alluminio pressofuso, verniciato
Materiale dell’otturatore a pistone: Lega di alluminio forgiato
Materiale delle viti: Acciaio zincato
Connessione di controllo dello scarico 82: M5
Documentazione
Per ulteriori dettagli tecnici, è possibile consultare la documentazione ufficiale fornita da Festo.
