FESTO 604962

Descrizione del Prodotto

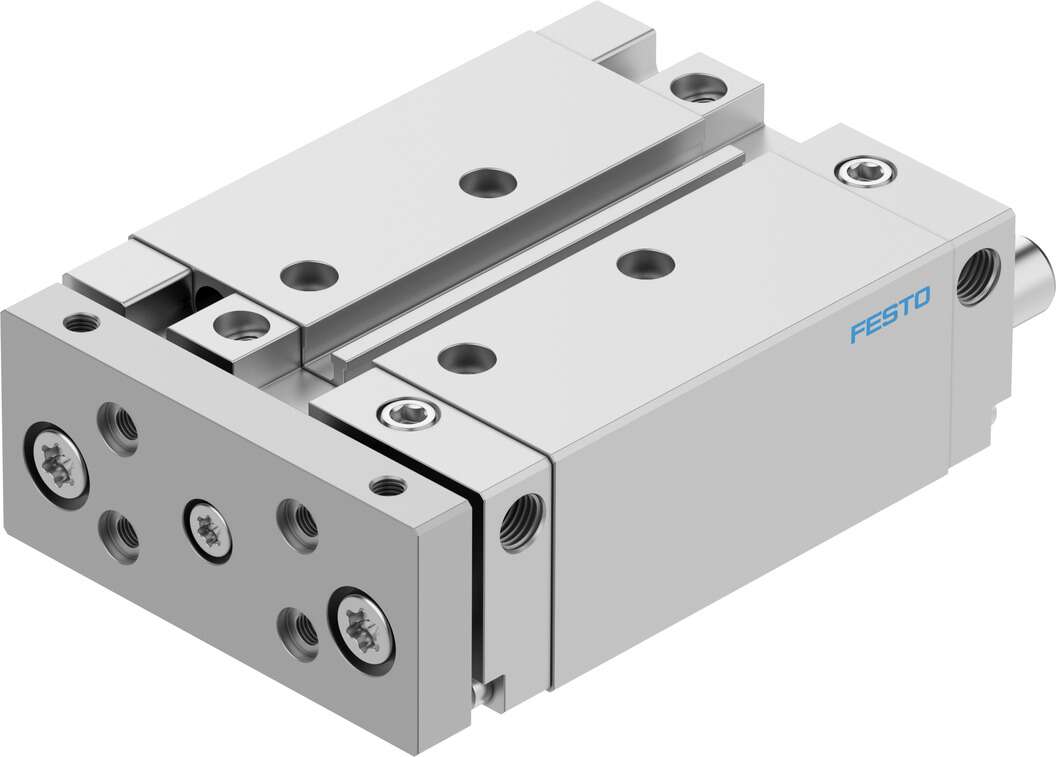

Il cilindro guidato FESTO DFM-25-50-B-PPV-A-KF (codice prodotto 604962) è un attuatore pneumatico a doppio effetto progettato per applicazioni che richiedono precisione e robustezza. Dotato di una guida a ricircolo di sfere, offre un’elevata capacità di carico e una lunga durata operativa.

Specifiche Tecniche

– Serie: DFM
– Diametro del pistone: 25 mm
– Corsa: 50 mm
– Generazione: B (ottimizzata per le funzioni)
– Ammortizzazione: Ammortizzazione pneumatica regolabile su entrambe le estremità (PPV)
– Rilevamento della posizione: Predisposto per sensori di prossimità (A)
– Guida: Guida a ricircolo di sfere (KF)
– Pressione di esercizio: 0,15 MPa … 1 MPa
– Temperatura ambiente: -5 °C … 60 °C
– Forza teorica a 0,6 MPa (6 bar), corsa in avanzamento: 295 N
– Forza teorica a 0,6 MPa (6 bar), corsa in ritorno: 247 N
– Connessione pneumatica: G1/8
– Materiale delle guarnizioni: NBR
– Materiale dell’asta del pistone: Acciaio inossidabile ad alta lega
– Materiale del coperchio: Lega di alluminio forgiato
– Materiale dell’alloggiamento: Lega di alluminio forgiato
– Classe di resistenza alla corrosione (CRC): 0 – Nessuna sollecitazione da corrosione
– Conformità LABS (PWIS): VDMA24364-B1/B2-L

Caratteristiche Principali

– Design Compatto: Il cilindro guidato DFM combina un attuatore pneumatico con una guida integrata, riducendo lo spazio necessario per l’installazione.
– Elevata Precisione: La guida a ricircolo di sfere garantisce movimenti lineari precisi e ripetibili, ideali per applicazioni che richiedono alta accuratezza.
– Flessibilità di Montaggio: Può essere installato in qualsiasi posizione, offrendo versatilità nelle configurazioni di sistema.
– Compatibilità con Sensori: Predisposto per l’uso con sensori di prossimità, facilitando il monitoraggio della posizione e l’integrazione in sistemi automatizzati.
– Ammortizzazione Regolabile: L’ammortizzazione pneumatica regolabile su entrambe le estremità consente di adattare le prestazioni del cilindro alle specifiche esigenze applicative.

Applicazioni Tipiche

– Movimentazione di Materiali: Ideale per sistemi di trasporto e posizionamento in linee di produzione.
– Assemblaggio: Utilizzato in stazioni di assemblaggio automatizzate per operazioni di pressatura, bloccaggio e sollevamento.
– Macchine Utensili: Adatto per operazioni di avanzamento e posizionamento in macchine per la lavorazione dei metalli e altri materiali.

Note

Per ulteriori dettagli tecnici e informazioni sull’installazione, si consiglia di consultare la documentazione tecnica ufficiale fornita da FESTO.
