FESTO 8001448

Descrizione del Prodotto

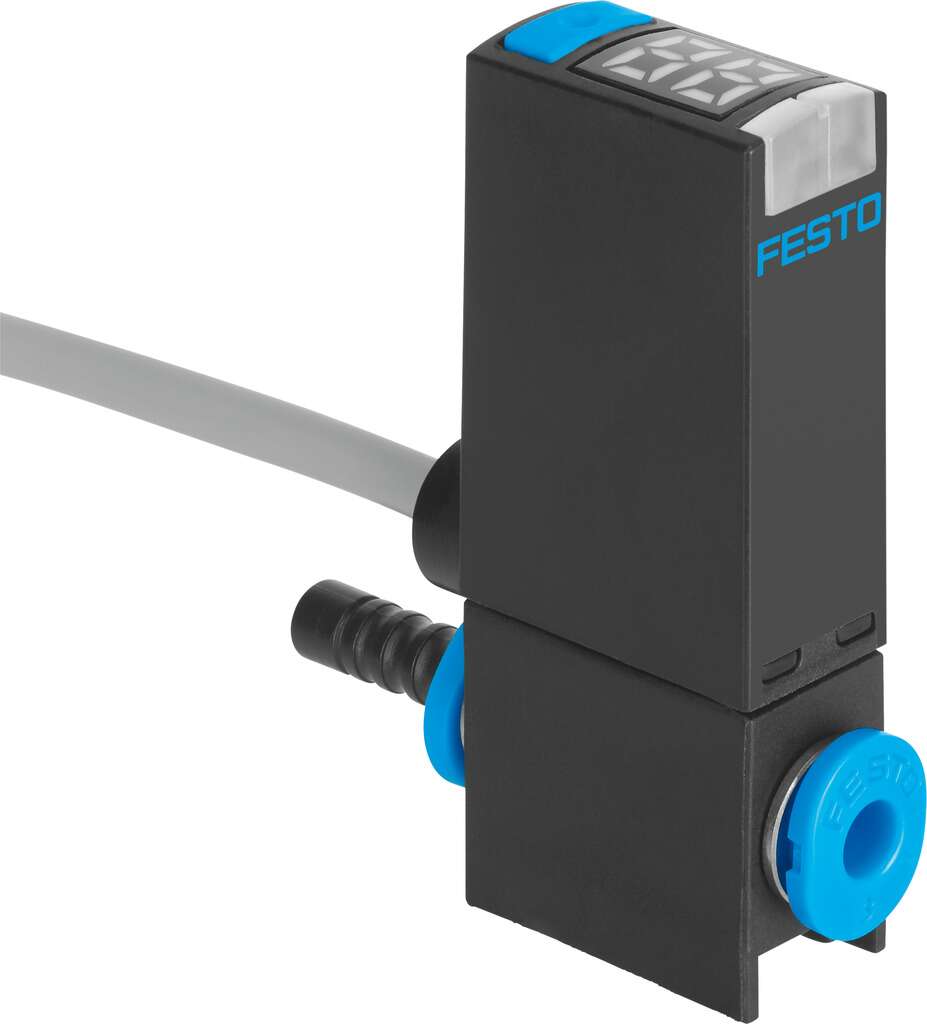

Il sensore di pressione Festo SPAE-P10R-Q4-PNLK-2.5K (codice 8001448) è progettato per misurare la pressione relativa in sistemi pneumatici. Utilizza un sensore piezoresistivo con display integrato per fornire letture precise e immediate.

Caratteristiche Tecniche

– Variabile misurata: Pressione relativa
– Metodo di misurazione: Sensore di pressione piezoresistivo con display
– Campo di misura della pressione: 0 – 10 bar
– Pressione di sovraccarico massima: 15 bar
– Precisione: ±1,5% FS
– Ripetibilità: ±0,3% FS
– Coefficiente di temperatura: ±0,05% FS/K
– Uscita di commutazione: PNP/NPN commutabile
– Funzione di commutazione: Programmabile liberamente
– Corrente di uscita massima: 100 mA
– Protocollo: IO-Link® versione 1.1
– Intervallo di tensione operativa DC: 18 – 30 V
– Protezione contro l’inversione di polarità: Presente su tutte le connessioni elettriche
– Connessione elettrica: Cavo a 3 fili con estremità aperta, lunghezza 2,5 m
– Connessione pneumatica: QS-4
– Materiale della custodia: PA rinforzato
– Materiale della guarnizione: NBR
– Tipo di display: Display LED a 2 cifre
– Unità visualizzabili: %FS
– Indicazione dello stato di commutazione: LED giallo
– Opzioni di impostazione: IO-Link®, Teach-in, tramite display e pulsanti
– Protezione contro le manomissioni: Codice PIN
– Grado di protezione: IP40
– Classe di resistenza alla corrosione (CRC): 2 – Stress da corrosione moderato
– Conformità RoHS: Conforme
– Certificazioni: RCM, c UL us – Recognized (OL), CE secondo le direttive EMC e RoHS dell’UE
– Temperatura del mezzo: 0 – 50 °C
– Temperatura ambiente: 0 – 50 °C
– ADC risoluzione: 10 bit
– Protezione contro i cortocircuiti: Sì
– Modalità SIO supportata: Sì
– Classe di porta IO-Link®: A
– Larghezza dei dati di processo IN IO-Link®: 2 byte
– Contenuto dei dati di processo IN IO-Link®: 14 bit PDV (valore di misura della pressione), 2 bit BDC (monitoraggio della pressione)
– Tempo di ciclo minimo IO-Link®: 3 ms
– Memoria dati richiesta IO-Link®: 500 byte
– Posizione di montaggio: Qualsiasi
– Tipo di montaggio: Con accessori
– Peso del prodotto: 40 g
– Intervallo di impostazione del valore soglia: 1% – 98%
– Conformità LABS (PWIS): VDMA24364-B2-L

Applicazioni

Il sensore di pressione SPAE-P10R-Q4-PNLK-2.5K è ideale per applicazioni pneumatiche che richiedono monitoraggio preciso della pressione, come sistemi di automazione industriale, controllo di processi e macchinari pneumatici.

Note

Per ulteriori dettagli tecnici e informazioni sull’installazione, consultare la documentazione ufficiale fornita da Festo.
