FESTO 8001469

Descrizione del Prodotto

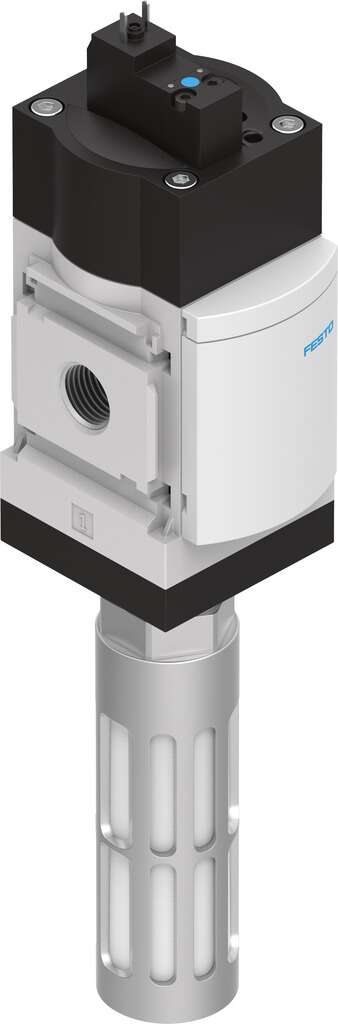

La valvola di avviamento progressivo e scarico rapido Festo MS6-SV-1/2-C-10V24-S (codice prodotto 8001469) è progettata per consentire un avvio graduale e uno scarico rapido dei componenti del sistema. Appartiene alla serie MS, dimensione 6, con un passo di 62 mm. Le sue funzioni di sicurezza includono lo scarico e la prevenzione di avviamenti imprevisti (pressurizzazione). Il livello di prestazione (PL) per lo scarico è Categoria 1, Performance Level c, mentre per la prevenzione di avviamenti imprevisti è Categoria 1, Performance Level e.

Caratteristiche Tecniche

– **Tipo di attuazione:** Elettrica
– **Alimentazione dell’aria pilota:** Interna
– **Principio di tenuta:** Morbido
– **Funzione di scarico dell’aria:** Non regolabile
– **Comando manuale:** Sul solenoide pilota: non bloccante; sulla valvola di avviamento e scarico: bloccante, auto-reset
– **Tipo di reset:** Molla meccanica
– **Tipo di pilotaggio:** Pilotata
– **Funzione della valvola:** 3/2 chiusa, monostabile, funzione di avviamento progressivo
– **Pressione di esercizio:** 3 … 10 bar
– **Valore C:** 23,2 l/s·bar
– **Valore b:** 0,4
– **Portata nominale standard:** 5.700 l/min
– **Portata standard per scarico 6->0 bar:** 7.600 l/min
– **Tempo di commutazione off:** 65 ms
– **Tempo di commutazione on:** 370 ms
– **Ciclo di lavoro:** 100%
– **Dati caratteristici della bobina:** 24 V DC: 1,8 W
– **Fluttuazione di tensione ammessa:** +/- 10%
– **Fluido operativo:** Aria compressa conforme a ISO 8573-1:2010 [7:4:4]
– **Nota sul fluido operativo e pilota:** Funzionamento lubrificato possibile (richiesto per ulteriore funzionamento)
– **Classe di resistenza alla corrosione CRC:** 2 – Stress da corrosione moderato
– **Nota sui materiali:** Conforme a RoHS
– **Classe di protezione:** IP65 con presa
– **Temperatura del fluido:** 0 … 60 °C
– **Temperatura ambiente:** 0 … 60 °C
– **Temperatura di stoccaggio:** -10 … 60 °C
– **Resistenza agli urti:** Test di urto con livello di severità 2 secondo FN 942017-5 e EN 60068-2-27
– **Resistenza alle vibrazioni:** Test di applicazione per il trasporto con livello di severità 2 secondo FN 942017-4 e EN 60068-2-6
– **Marchio CE (vedi dichiarazione di conformità):** Conforme alla direttiva macchine UE
– **Tipo di montaggio:** Installazione in linea con accessori
– **Posizione di montaggio:** Qualsiasi
– **Peso del prodotto:** 1.006 g
– **Connessione pneumatica, porta 1:** G1/2
– **Connessione pneumatica, porta 2:** G1/2
– **Connessione pneumatica, porta 3:** G3/4
– **Connessione elettrica:** Spina secondo EN 175301-803, forma C, 2 poli
– **Materiale del corpo:** Alluminio pressofuso
– **Materiale delle guarnizioni:** NBR
– **Materiale dell’asta del pistone:** Acciaio inossidabile ad alta lega

Applicazioni

Questa valvola è ideale per applicazioni che richiedono un avvio graduale e uno scarico rapido dei componenti del sistema, garantendo sicurezza e affidabilità nei processi pneumatici industriali.

Documentazione Tecnica

Per ulteriori dettagli tecnici, consultare la documentazione ufficiale fornita da Festo.
