FESTO 8038490

Descrizione del Prodotto

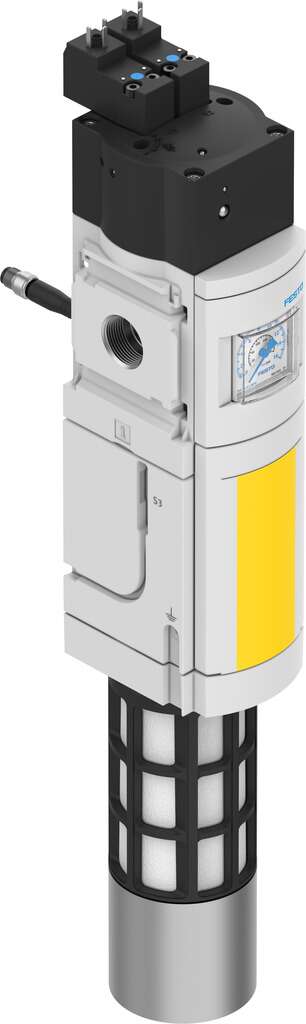

La valvola di avviamento progressivo e scarico rapido MS6-SV-1/2-D-10V24-2M8-SO-AG (codice prodotto: 8038490) di Festo è progettata per garantire una pressurizzazione graduale e uno scarico rapido dei componenti del sistema. Questa valvola elettropneumatica è ideale per applicazioni che richiedono un controllo preciso della pressione e una rapida depressurizzazione.

Caratteristiche Principali

– **Serie**: MS

– **Dimensione**: 6

– **Funzione di sicurezza**: Scarico rapido e prevenzione dell’avvio inatteso (pressurizzazione)

– **Struttura**: Otturatore a pistone

– **Tipo di attuazione**: Elettrica

– **Alimentazione dell’aria pilota**: Interna

– **Principio di tenuta**: Morbido

– **Funzione di scarico**: Non regolabile

– **Override manuale**: Nessuno

– **Tipo di reset**: Molla meccanica

– **Tipo di pilotaggio**: Pilotato

– **Funzione della valvola**: 3/2 chiusa, monostabile

– **Pressione di esercizio**: 3,5 … 10 bar

– **Indicatore di pressione**: Manometro

– **Portata nominale standard**: 4.300 l/min

– **Portata nominale di scarico 6->0 bar**: 9.000 l/min

– **Frequenza di commutazione massima**: 0,5 Hz

– **Tempo di disattivazione**: 40 ms

– **Tempo di attivazione**: 130 ms

– **Ciclo di lavoro**: 100%

– **Indicatore di stato del segnale**: LED

– **Dati caratteristici della bobina**: 24 V DC: 1,8 W

– **Tensione nominale di esercizio DC**: 24 V

– **Fluttuazioni di tensione ammissibili**: +10% / -15%

– **Fluido operativo**: Aria compressa secondo ISO 8573-1:2010 [7:4:4]

– **Nota sul fluido operativo e pilota**: Funzionamento lubrificato possibile (richiesto per il funzionamento continuo)

– **Classe di resistenza alla corrosione**: 2 – Stress da corrosione moderato

– **Nota sui materiali**: Conforme RoHS

– **Classe di protezione**: IP65 con presa

– **Temperatura del fluido**: -10 … 50 °C

– **Temperatura ambiente**: -10 … 50 °C

– **Temperatura di stoccaggio**: -10 … 50 °C

– **Resistenza agli urti**: Test di urto con livello di severità 2 secondo FN 942017-5 e EN 60068-2-27

– **Resistenza alle vibrazioni**: Test di applicazione di trasporto con livello di severità 2 secondo FN 942017-4 e EN 60068-2-6

– **Autorizzazione**: RCM Mark

– **Marchio KC**: KC-EMV

– **Marchio CE**: Conforme alla direttiva macchine UE

– **Idoneità alimentare**: Vedere informazioni supplementari sui materiali

– **Tipo di montaggio**: Installazione in linea con accessori opzionali

– **Posizione di montaggio**: Qualsiasi

– **Peso del prodotto**: 2.110 g

– **Connessione pneumatica 1**: G1/2

– **Connessione pneumatica 2**: G1/2

– **Connessione pneumatica 3**: G1

– **Connessione elettrica**: 2-pin, 2x connettore

– **Connessione elettrica del sensore di prossimità**: 2x cavo con connettore M8, 3-pin, filettatura rotante

– **Materiale del corpo**: Alluminio pressofuso

– **Materiale delle guarnizioni**: NBR

– **Materiale dell’asta del pistone**: Acciaio inossidabile ad alta lega

Applicazioni

Questa valvola è adatta per applicazioni con elevati tassi di flusso e spazi ristretti, con requisiti di sicurezza medi fino alla categoria di controllo 1, livello di prestazione ‘c’.

Note Aggiuntive

Per ulteriori dettagli tecnici e documentazione, si prega di consultare il sito ufficiale di Festo o contattare un rappresentante autorizzato.
