FESTO 8047670

Descrizione del Prodotto

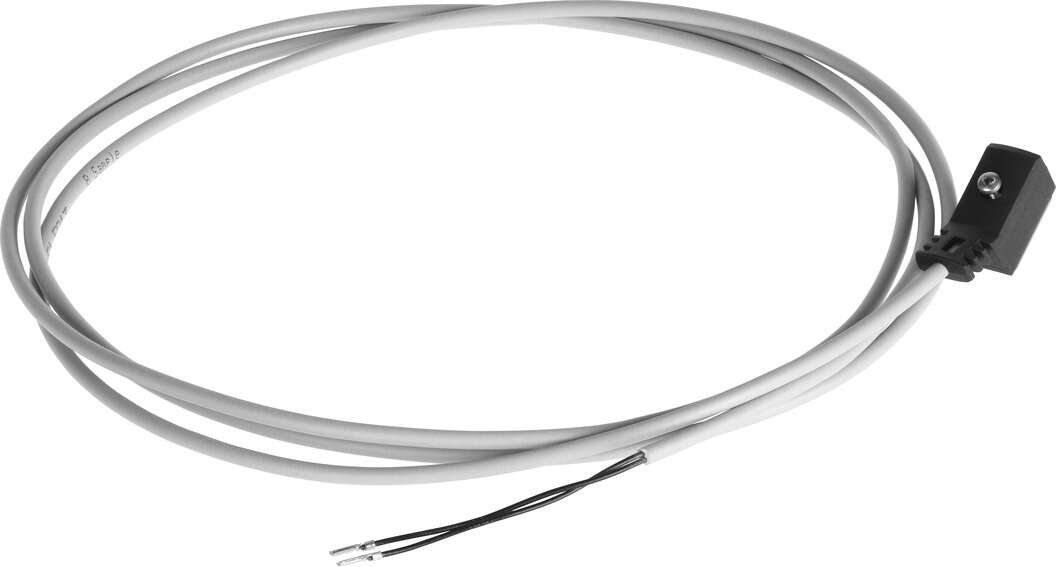

Il cavo di collegamento Festo modello 8047670, denominato NEBV-Z4WA2L-P-E-10-N-LE2-S1, è progettato per il collegamento di valvole elettromagnetiche. Questo cavo preassemblato presenta una lunghezza di 10 metri e un connettore angolato su un’estremità, mentre l’altra estremità è a cavo libero. È dotato di un LED giallo per l’indicazione dello stato del segnale e di un circuito di protezione integrato.

Specifiche Tecniche

– **Lunghezza del cavo:** 10 metri
– **Materiale del cavo:** Poliuretano (PUR)
– **Numero di poli:** 2
– **Tensione operativa DC:** 20,4 V – 26,4 V
– **Angolo del connettore:** 45°
– **Colore dei fili:** Nero
– **Grado di protezione:** IP65
– **Temperatura ambiente:** -10°C – 50°C
– **Peso del prodotto:** 170 g

Caratteristiche Aggiuntive

– **Display dello stato del segnale:** LED giallo
– **Funzioni aggiuntive:** Circuito di protezione
– **Identificazione del cavo:** Senza portatarghetta per etichetta
– **Frequenza di connessione:** 50
– **Materiale della guaina del cavo:** TPE-U (PUR)
– **Materiale dell’alloggiamento:** TPE-U (PU)
– **Materiale delle viti:** Acciaio inossidabile

Connessioni Elettriche

– **Connessione 1:**
– Funzione: Lato dispositivo di campo
– Tipo di connessione: Presa
– Sistema di connettori: Vite metrica, schema di collegamento ZC
– Numero di pin/fili: 2
– Tipo di montaggio: Su valvola elettromagnetica con vite centrale M2

– **Connessione 2:**
– Funzione: Lato controller
– Tipo di connessione: Cavo
– Sistema di connettori: Estremità libera
– Numero di pin/fili: 2

Certificazioni e Conformità

– **Marcatura CE:** Conforme alla Direttiva RoHS dell’UE
– **Conformità LABS (PWIS):** VDMA24364-B2-L
– **Classe di resistenza alla corrosione CRC:** 3 – Elevato stress da corrosione

Applicazioni

Questo cavo è ideale per sistemi di automazione che richiedono connessioni elettriche affidabili tra valvole elettromagnetiche e unità di controllo, operando in ambienti industriali con temperature comprese tra -10°C e 50°C.

Documentazione

Per ulteriori dettagli, è possibile consultare la scheda tecnica disponibile sul sito ufficiale di Festo.
