FESTO 8068727

Descrizione del prodotto

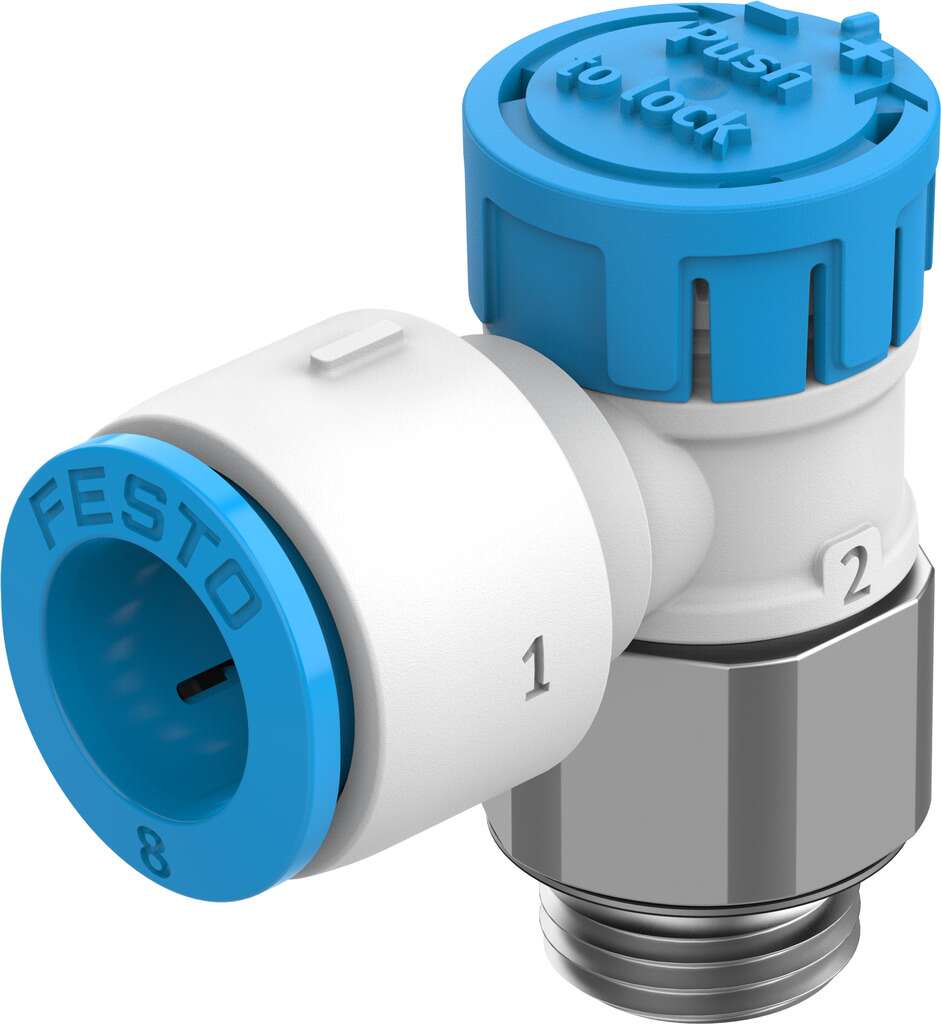

La valvola di controllo del flusso unidirezionale FESTO VFOE-LE-T-G18-Q8 (codice prodotto 8068727) è progettata per regolare il flusso dell’aria compressa in una direzione, consentendo il libero passaggio nell’altra. È ideale per applicazioni pneumatiche che richiedono un controllo preciso del flusso di scarico.

Funzione della valvola

Funzione di controllo del flusso unidirezionale per l’aria di scarico.

Connessioni pneumatiche

Connessione 1: QS-8 (connettore rapido per tubo da 8 mm)

Connessione 2: G1/8 (filettatura maschio BSPP)

Tipo di attuazione

Manuale

Elemento di regolazione

Manopola rotante con scatti

Metodo di montaggio

Avvitamento

Portata nominale standard

In direzione del controllo del flusso: 170 l/min

In direzione del non ritorno: 130 l/min – 200 l/min

Temperatura ambiente

-10 °C … 60 °C

Materiale del corpo

PBT (Polibutilene tereftalato)

Posizione di montaggio

Qualsiasi

Pressione di esercizio per l’intero intervallo di temperatura

0,2 bar … 10 bar

Flusso standard in direzione del controllo del flusso a 6 -> 0 bar

320 l/min

Flusso standard in direzione del non ritorno a 6 -> 0 bar

320 l/min … 390 l/min

Fluido operativo

Aria compressa secondo ISO 8573-1:2010 [7:4:4]

Informazioni sui media operativi e pilota

Possibile funzionamento con lubrificazione a olio (richiesto per uso continuato)

Conformità LABS

VDMA24364 zona III

Temperatura del fluido

-10 °C … 60 °C

Coppia di serraggio massima

6 Nm

Coppia di serraggio nominale

5 Nm

Tolleranza per la coppia di serraggio nominale

± 20%

Peso del prodotto

9,5 g

Nota sui materiali

Conforme RoHS

Materiale della copertura

PBT

Materiale delle guarnizioni dinamiche

HNBR

Materiale del bullone filettato

Acciaio zincato

Materiale dell’anello di rilascio

PBT

Materiale della guarnizione statica

NBR
