FESTO 8076341

Descrizione del Prodotto

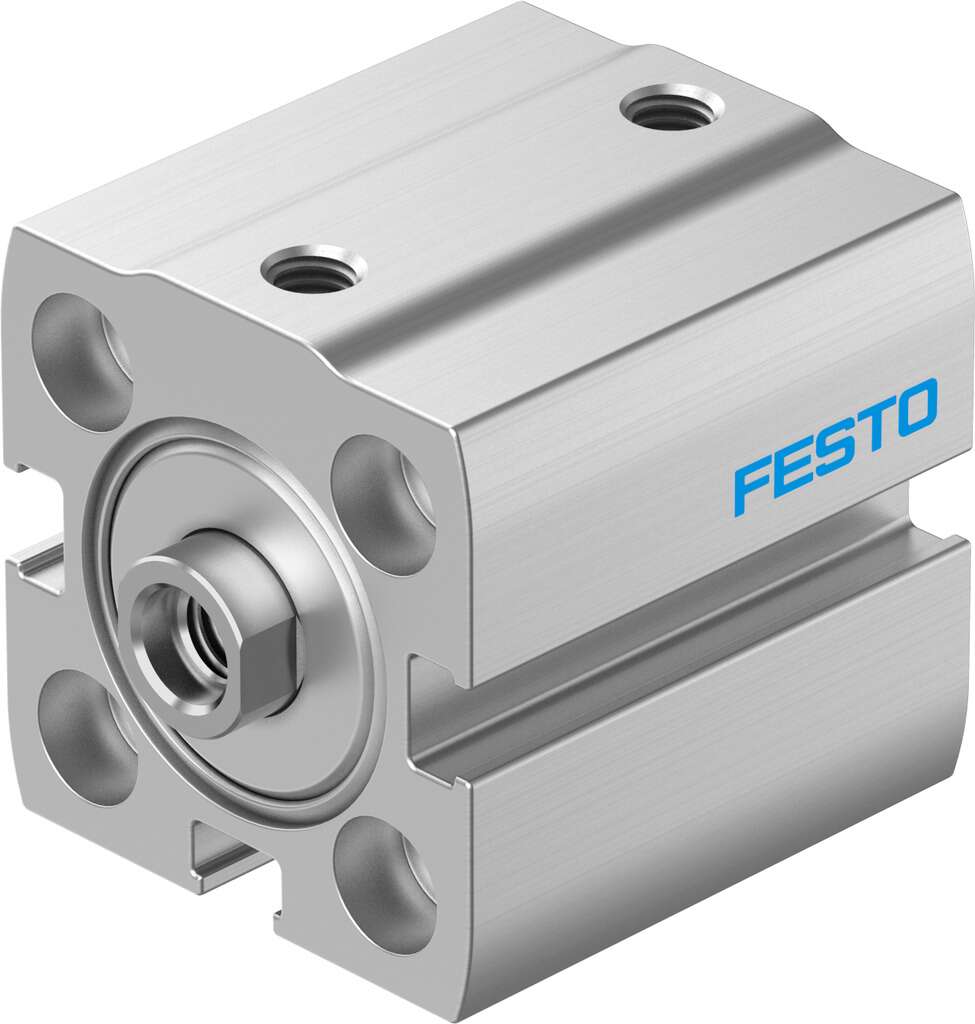

Il cilindro pneumatico compatto Festo ADN-S-20-10-I-P è un attuatore a doppio effetto progettato per applicazioni che richiedono un ingombro ridotto e prestazioni affidabili. Con un alesaggio di 20 mm e una corsa di 10 mm, questo cilindro offre una soluzione efficiente per una varietà di applicazioni industriali.

Specifiche Tecniche

Serie: ADN-S

Tipo di Azionamento: Doppio effetto

Alesaggio: 20 mm

Corsa: 10 mm

Filettatura Stelo Pistone: Filettatura interna

Ammortizzazione: Anelli/piastre di ammortizzazione elastici su entrambi i lati

Posizione di Montaggio: A scelta

Pressione di Esercizio: 0,6 bar … 10 bar

Temperatura Ambiente: 0 °C … 60 °C

Connessione Pneumatica: M5

Materiale Corpo: Lega di alluminio forgiato anodizzato

Materiale Stelo Pistone: Acciaio inossidabile ad alta lega

Materiale Guarnizioni Dinamiche: NBR

Forza Teorica a 6 bar (corsa in avanzamento): 188 N

Forza Teorica a 6 bar (corsa di ritorno): 141 N

Massa in Movimento per 0 mm di Corsa: 11 g

Peso Base per 0 mm di Corsa: 51 g

Massa in Movimento Aggiuntiva per 10 mm di Corsa: 6 g

Peso Aggiuntivo per 10 mm di Corsa: 26 g

Classe di Resistenza alla Corrosione (CRC): 1 – Basso stress da corrosione

Conformità RoHS: Conforme

Conformità LABS (PWIS): VDMA24364-B2-L

Note Aggiuntive

Il cilindro è progettato per funzionare con aria compressa conforme alla norma ISO 8573-1:2010 [7:4:4]. È possibile l’operazione lubrificata, ma una volta iniziata, sarà sempre necessaria. L’energia d’impatto nelle posizioni finali è di 0,14 J.

Applicazioni Tipiche

Questo cilindro compatto è ideale per applicazioni in cui lo spazio è limitato, come nel settore dell’automazione industriale, assemblaggio, manipolazione e altre applicazioni che richiedono movimenti lineari precisi e affidabili.

Informazioni per l’Ordine

Codice Prodotto: 8076341

Codice Modello: ADN-S-20-10-I-P

Documentazione Tecnica

Per ulteriori dettagli tecnici, consultare la documentazione ufficiale fornita da Festo.
