FESTO 8085120

Descrizione del Prodotto

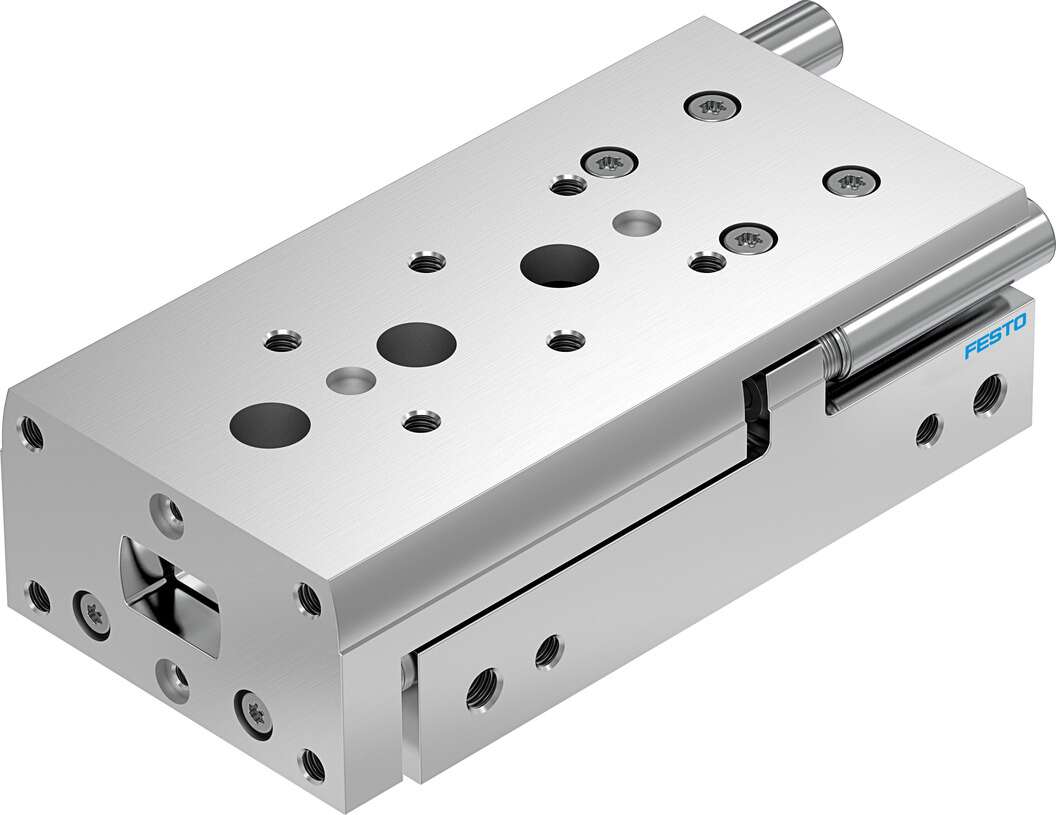

Il DGST-10-50-PA è una slitta pneumatica compatta a doppio effetto con un diametro del pistone di 10 mm e una corsa di 50 mm. Progettata per applicazioni che richiedono movimenti lineari precisi in spazi ristretti, offre un’elevata rigidità torsionale e precisione grazie alla sua guida a ricircolo di sfere.

Specifiche Tecniche

– Codice Prodotto: 8085120
– Serie: DGST
– Tipo di Azionamento: Doppio effetto
– Diametro del Pistone: 10 mm
– Corsa: 50 mm
– Pressione di Esercizio: 1 … 8 bar
– Temperatura Ambiente: -10 … 60 °C
– Velocità Massima: 0,8 m/s
– Ripetibilità: ≤ 0,3 mm
– Forza Teorica a 6 bar (Avanzamento): 94 N
– Forza Teorica a 6 bar (Ritorno): 79 N
– Forza Massima Fy: 510 N
– Forza Massima Fz: 510 N
– Momento Massimo Mx: 5 Nm
– Momento Massimo My: 4,5 Nm
– Momento Massimo Mz: 4,5 Nm
– Energia d’Impatto nelle Posizioni Finali: 0,08 J
– Lunghezza dell’Ammortizzazione: 1,5 mm
– Posizione di Montaggio: Qualsiasi
– Guida: Guida a ricircolo di sfere
– Materiale del Corpo: Lega di alluminio forgiato
– Materiale delle Guarnizioni: HNBR
– Materiale della Guida: POM, TPE-E, Acciaio legato
– Materiale dell’Asta del Pistone: Acciaio inossidabile legato
– Connessione Pneumatica: M5
– Classe di Resistenza alla Corrosione: 1 – Basso stress da corrosione
– Conformità RoHS: Sì
– Segnalazione di Posizione: Per sensore di prossimità
– Modalità di Funzionamento dell’Unità di Azionamento: Giunto
– Smorzamento: Anelli/piastre di smorzamento elastici su entrambi i lati
– Nota sul Mezzo Operativo: Possibile funzionamento lubrificato (in tal caso, il funzionamento lubrificato sarà sempre richiesto)
– Informazioni sul Materiale: Privo di rame e PTFE
– Simbolo: 991249
– Gamma di Regolazione della Posizione Finale/Lunghezza Anteriore: 16,7 mm
– Gamma di Regolazione della Posizione Finale/Lunghezza Posteriore: 15,1 mm
– Massa in Movimento: 188,7 g
– Peso del Prodotto: 382,4 g
– Tipo di Montaggio: Con fori passanti
– Mezzo Operativo: Aria compressa secondo ISO 8573-1:2010 [7:4:4]

Applicazioni Tipiche

Il DGST-10-50-PA è ideale per applicazioni industriali che richiedono movimenti lineari precisi in spazi ristretti, come l’automazione di assemblaggi, il posizionamento di componenti e altre operazioni che necessitano di alta precisione e affidabilità.
