FESTO 8085169

Descrizione del Prodotto

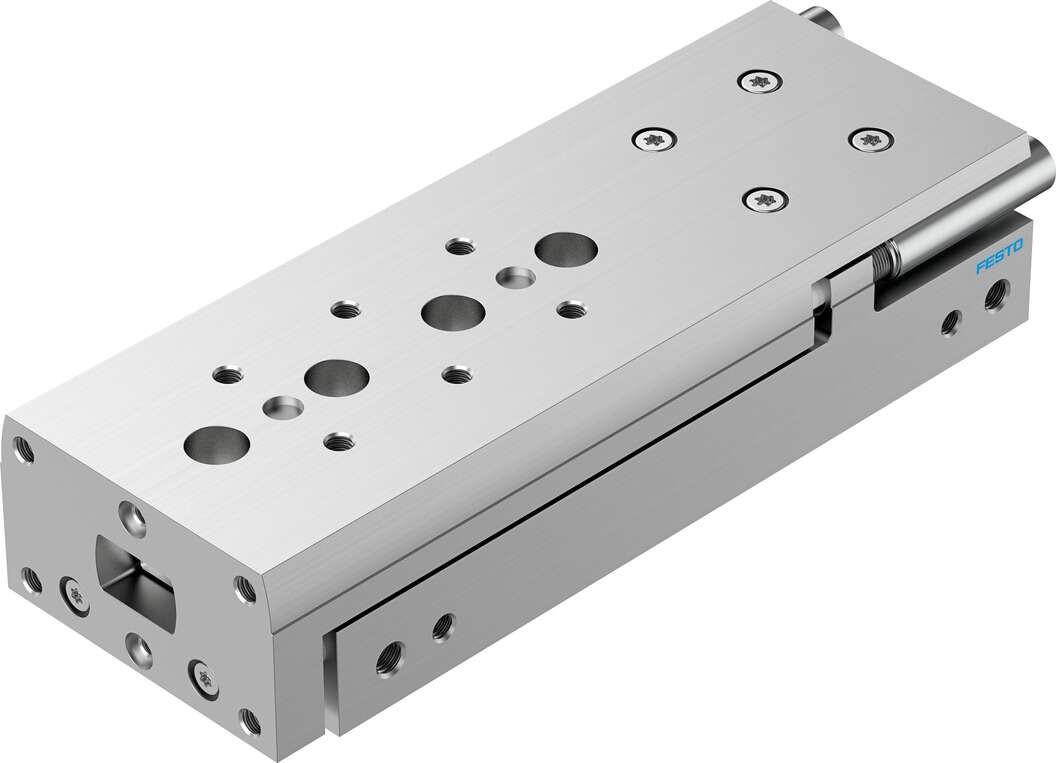

Il DGST-10-80-Y12A è un cilindro guidato miniaturizzato a doppio effetto della serie DGST di Festo, progettato per applicazioni che richiedono movimenti lineari precisi e affidabili.

Specifiche Tecniche

– Diametro del pistone: 10 mm
– Corsa: 80 mm
– Modalità di funzionamento: Doppio effetto
– Ammortizzazione: Ammortizzatori idraulici esterni autoregolanti
– Posizione di montaggio: Qualsiasi
– Guida: Guida a ricircolo di sfere
– Pressione di esercizio: da 1 a 8 bar
– Velocità massima: 0,8 m/s
– Precisione di ripetizione: ≤ 0,02 mm
– Temperatura ambiente: da -10 °C a 60 °C
– Forza teorica a 6 bar, avanzamento: 94 N
– Forza teorica a 6 bar, ritorno: 79 N
– Massa in movimento: 250,2 g
– Peso del prodotto: 516,4 g
– Connessione pneumatica: M5
– Materiale del corpo: Lega di alluminio forgiato
– Materiale delle guarnizioni: HNBR
– Materiale dell’asta del pistone: Acciaio inossidabile ad alta lega

Caratteristiche Principali

– Design Compatto: L’integrazione di slitta e giogo in un unico componente resistente alla torsione garantisce precisione e compattezza, ideale per installazioni con spazio limitato.
– Ammortizzazione Avanzata: Dotato di ammortizzatori idraulici esterni autoregolanti che assicurano un funzionamento fluido e una maggiore durata.
– Precisione e Durabilità: La guida a ricircolo di sfere e la costruzione con materiali di alta qualità offrono resistenza all’usura e una precisione di ripetizione ≤ 0,02 mm.
– Versatilità di Montaggio e Sensori: Supporta varie posizioni di montaggio ed è compatibile con sensori di prossimità per una flessibilità applicativa.

Applicazioni

– Automazione Industriale: Essenziale per sistemi automatizzati che richiedono alta precisione e affidabilità.
– Linee di Produzione e Assemblaggio: Ideale per operazioni che necessitano di posizionamenti accurati e movimenti lineari fluidi.
– Apparecchiature di Test e Ispezione: Fornisce stabilità e precisione necessarie per operazioni coerenti in configurazioni di test sensibili.

Note Aggiuntive

– Conformità RoHS: Il prodotto è conforme alla direttiva RoHS, garantendo l’assenza di sostanze pericolose.
– Resistenza alla Corrosione: Classe di resistenza alla corrosione 1, indicata per ambienti con basso stress corrosivo.
– Lubrificazione: È possibile l’operazione con aria lubrificata; una volta iniziata, la lubrificazione deve essere mantenuta.

Documentazione

Per ulteriori dettagli tecnici e informazioni sull’installazione, consultare la documentazione tecnica disponibile sul sito ufficiale di Festo. ([festo.com](https://www.festo.com/it/it/e/supporto/documentazione-tecnica-id_1907109/?utm_source=openai))
