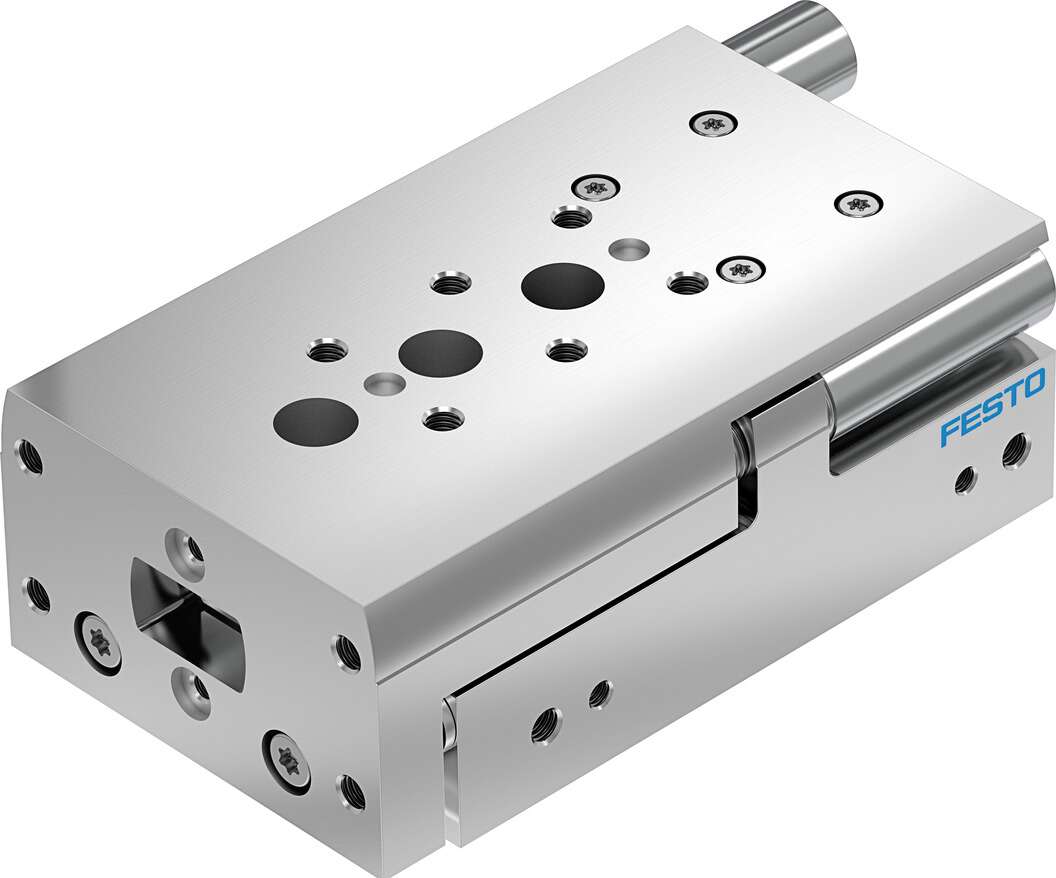

FESTO 8085178

Descrizione del Prodotto

Il cilindro guidato Festo DGST-16-50-Y12A è un attuatore pneumatico compatto e ad alte prestazioni, progettato per applicazioni che richiedono movimenti lineari precisi e affidabili. Con un diametro del pistone di 16 mm e una corsa di 50 mm, questo cilindro è ideale per sistemi automatizzati in cui lo spazio è limitato.

Specifiche Tecniche

• Codice Prodotto: 8085178
• Serie: DGST
• Diametro del Pistone: 16 mm
• Corsa: 50 mm
• Modalità di Funzionamento: Doppio effetto
• Pressione di Esercizio: 1 – 8 bar
• Velocità Massima: 0,8 m/s
• Precisione di Ripetizione: ≤ 0,02 mm
• Temperatura Ambiente: da -10°C a +60°C
• Forza Teorica a 6 bar (corsa di avanzamento): 241 N
• Forza Teorica a 6 bar (corsa di ritorno): 207 N
• Energia d’Impatto nelle Posizioni Finali: 2 J
• Classe di Resistenza alla Corrosione: 1 (basso stress corrosivo)
• Connessione Pneumatica: M5
• Materiale del Corpo: Lega di alluminio forgiato
• Materiale delle Guarnizioni: HNBR
• Materiale dell’Asta del Pistone: Acciaio inossidabile ad alta lega
• Guida: Guida a ricircolo di sfere
• Ammortizzazione: Ammortizzatori idraulici esterni
• Posizione di Montaggio: Qualsiasi
• Rilevamento della Posizione: Tramite sensori di prossimità
• Design: Pistone doppio, giogo, asta del pistone, slitta
• Massima Forza Fy: 900 N
• Massima Forza Fz: 900 N
• Massimo Momento Mx: 11,3 Nm
• Massimo Momento My: 8 Nm
• Massimo Momento Mz: 8 Nm
• Massa in Movimento: 375 g
• Peso del Prodotto: 756 g
• Tipo di Montaggio: Con foro passante
• Nota sui Materiali: Conforme RoHS

Applicazioni Tipiche

Il cilindro guidato DGST-16-50-Y12A è utilizzato in una varietà di applicazioni industriali, tra cui:

• Sistemi di assemblaggio automatizzati
• Macchine per l’imballaggio
• Robotica
• Apparecchiature di movimentazione dei materiali
• Processi di produzione che richiedono movimenti lineari precisi

Vantaggi

• Design compatto che consente l’installazione in spazi ristretti
• Alta precisione e ripetibilità dei movimenti
• Facilità di integrazione con sensori di prossimità per il rilevamento della posizione
• Materiali di alta qualità che garantiscono durata e affidabilità
• Possibilità di funzionamento con aria compressa lubrificata o non lubrificata

Note Aggiuntive

Per garantire prestazioni ottimali e una lunga durata del cilindro, è consigliabile seguire le linee guida del produttore riguardo all’installazione, all’uso e alla manutenzione. Inoltre, assicurarsi che l’ambiente operativo rientri nei parametri specificati, in particolare per quanto riguarda la temperatura e la pressione di esercizio.

Documentazione

Per ulteriori dettagli tecnici, consultare la scheda tecnica ufficiale fornita da Festo.
