FESTO 8091462

Descrizione del Prodotto

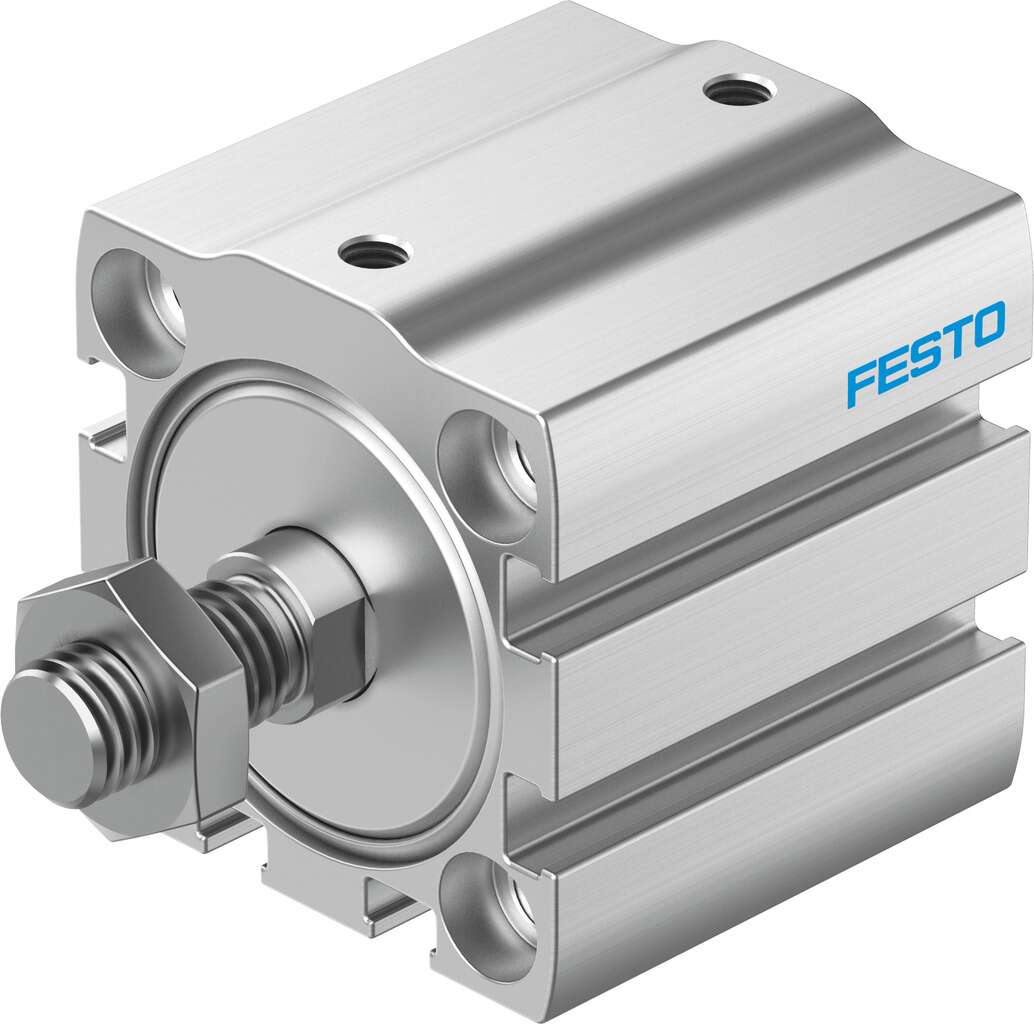

Il cilindro pneumatico compatto Festo modello ADN-S-32-50-A-P è progettato per applicazioni che richiedono un’azione a doppio effetto con dimensioni ridotte. Questo cilindro offre una combinazione di prestazioni affidabili e design compatto, ideale per spazi limitati.

Specifiche Tecniche

– **Serie**: ADN-S
– **Codice Prodotto**: 8091462
– **Diametro del Pistone**: 32 mm
– **Corsa**: 50 mm
– **Tipo di Azione**: Doppio effetto
– **Tipo di Filettatura dell’Asta del Pistone**: Filettatura maschio
– **Ammortizzazione**: Anelli/piastre di ammortizzazione elastici su entrambi i lati
– **Posizione di Montaggio**: Qualsiasi
– **Pressione di Esercizio**: 0,6 bar … 10 bar
– **Temperatura Ambiente**: 0 °C … 60 °C
– **Forza Teorica alla Corsa di Avanzamento a 6 bar**: 483 N
– **Forza Teorica alla Corsa di Ritorno a 6 bar**: 415 N
– **Connessione Pneumatica**: M5
– **Materiale del Corpo**: Lega di alluminio forgiato anodizzato
– **Materiale dell’Asta del Pistone**: Acciaio inossidabile ad alta lega
– **Materiale delle Guarnizioni Dinamiche**: NBR
– **Conformità RoHS**: Conforme
– **Classe di Resistenza alla Corrosione (CRC)**: 1 – Basso stress da corrosione
– **Conformità LABS (PWIS)**: VDMA24364-B2-L
– **Energia d’Impatto nelle Posizioni Finali**: 0,26 J
– **Peso Base per 0 mm di Corsa**: 107 g
– **Peso Aggiuntivo per 10 mm di Corsa**: 36 g
– **Massa in Movimento per 0 mm di Corsa**: 31 g
– **Massa in Movimento Aggiuntiva per 10 mm di Corsa**: 9 g
– **Tipo di Montaggio**: Con foro passante, filettatura femmina o con accessori
– **Simbolo**: 991,227
– **Mezzo Operativo**: Aria compressa secondo ISO 8573-1:2010 [7:4:4]
– **Nota sul Mezzo Operativo e di Pilotaggio**: Possibile funzionamento lubrificato (in tal caso, il funzionamento lubrificato sarà sempre necessario)

Applicazioni Tipiche

Il cilindro compatto ADN-S-32-50-A-P è ideale per applicazioni in cui lo spazio è limitato e sono richieste prestazioni affidabili, come nel settore dell’automazione industriale, assemblaggio e movimentazione di materiali.

Note Aggiuntive

Per ulteriori dettagli tecnici e informazioni sull’installazione, si consiglia di consultare la documentazione tecnica ufficiale fornita da Festo.
