FESTO 8118269

Descrizione del Prodotto

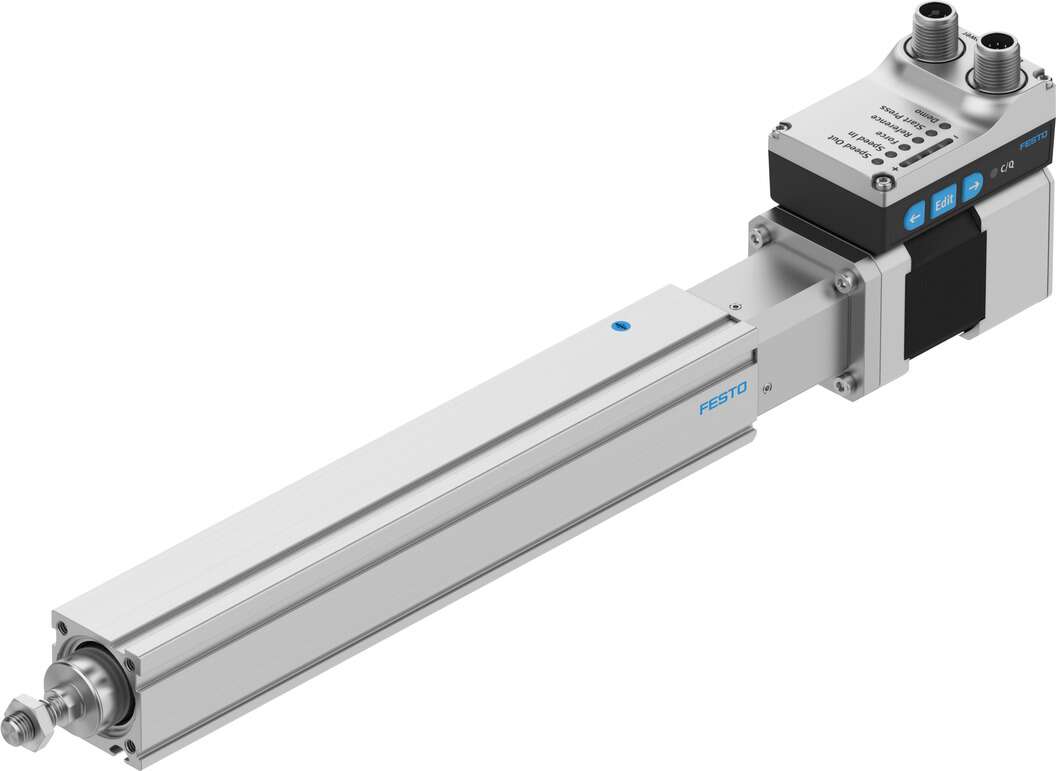

Il cilindro elettrico Festo EPCS-BS-32-150-3P-A-ST-M-H1-PLK-AA (codice articolo 8118269) è un attuatore lineare compatto e versatile, progettato per applicazioni che richiedono posizionamenti rapidi e precisi. Grazie alla vite a ricircolo di sfere, è ideale per movimenti individuali e spostamenti verticali in sistemi di movimentazione.

Caratteristiche Tecniche

– **Corsa massima:** 150 mm

– **Carico utile orizzontale:** 24 kg

– **Carico utile verticale:** 12 kg

– **Velocità massima a vuoto:** 79 mm/s

– **Forza di spinta massima:** 150 N

– **Tensione di alimentazione:** 24 V DC

– **Ciclo di lavoro:** 100%

– **Peso del prodotto:** 1,178 kg

– **Classe di protezione:** IP40

– **Temperatura ambiente operativa:** 0 … 50 °C

– **Interfaccia di comunicazione:** IO-Link

– **Tipo di motore:** Motore passo-passo integrato

– **Tipo di vite:** Vite a ricircolo di sfere con passo di 3 mm

– **Precisione di ripetibilità:** ±0,02 mm

– **Accelerazione massima:** 1,5 m/s²

– **Momento torcente massimo (My/Mz):** 1,5 Nm

– **Forza radiale massima sull’albero di trasmissione:** 75 N

– **Filettatura dell’asta:** M8

– **Materiale del corpo:** Lega di alluminio anodizzato liscio

– **Materiale dell’asta:** Acciaio inossidabile ad alta lega

– **Materiale della vite:** Acciaio laminato

– **Sensore di posizione del rotore:** Encoder assoluto monogiro con principio di misurazione magnetico

– **Display:** LED

– **Interfaccia logica, tipo di connessione:** Connettore M12x1, codifica A secondo EN 61076-2-101

– **Numero di ingressi logici digitali:** 2

– **Numero di uscite logiche digitali 24 V DC:** 2

– **Corrente massima delle uscite logiche digitali:** 100 mA

– **Specifiche degli ingressi logici:** Basato su IEC 61131-2, tipo 1

– **Caratteristiche degli ingressi logici:** Configurabili, non isolati galvanicamente

– **Protocollo IO-Link:** Dispositivo V 1.1

– **Classe di porta IO-Link:** A

– **Lunghezza dei dati di processo IO-Link OUT:** 2 byte

– **Lunghezza dei dati di processo IO-Link IN:** 2 byte

– **Dati di servizio IO-Link IN:** Forza 32 bit, posizione 32 bit, velocità 32 bit

– **Memoria dati richiesta IO-Link:** 500 byte

– **Logica di commutazione per le uscite:** NPN (commutazione negativa), PNP (commutazione positiva)

– **Logica di commutazione per gli ingressi:** NPN (commutazione negativa), PNP (commutazione positiva)

– **Tipo di montaggio:** Tramite filettatura interna con accessori

– **Posizione di montaggio:** Qualsiasi

– **Classe di protezione dell’isolamento:** B

– **Resistenza agli urti:** Test di shock con livello di severità 1 secondo FN 942017-5 e EN 60068-2-27

– **Resistenza alla corrosione CRC:** 0 – Nessuna sollecitazione da corrosione

– **Temperatura di stoccaggio:** -20 … 60 °C

– **Umidità relativa dell’aria:** 0 – 90% non condensante

– **Conformità CE:** Secondo la Direttiva EMC dell’UE, in conformità con la Direttiva RoHS dell’UE

– **Marchio KC:** KC-EMV

– **Approvazione:** Marchio RCM

– **Conformità LABS (PWIS):** VDMA24364 zona III

– **Nota sui materiali:** Conforme RoHS

– **Nota sulla temperatura ambiente:** Sopra una temperatura ambiente di 30 °C, la potenza deve essere ridotta del 2% per K.

Applicazioni Tipiche

Il cilindro elettrico EPCS-BS-32-150-3P-A-ST-M-H1-PLK-AA è adatto per applicazioni che richiedono movimenti lineari precisi e affidabili, come sistemi di movimentazione e assemblaggio di piccoli componenti, industria elettronica e sistemi di test.

Note Aggiuntive

Per ulteriori dettagli tecnici e informazioni sull’installazione, si consiglia di consultare la documentazione ufficiale fornita da Festo o di contattare un rappresentante autorizzato.
