FESTO 8161437

Descrizione del Prodotto

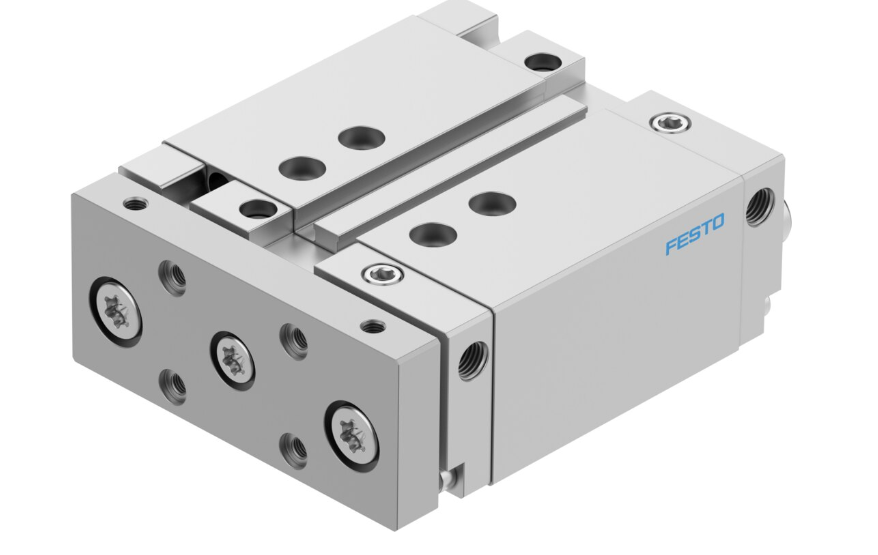

Il cilindro guidato FESTO DFM-32-40-B-PPV-A-KF è progettato per applicazioni che richiedono precisione e affidabilità. Dotato di una guida a ricircolo di sfere, garantisce un movimento lineare stabile e preciso. La sua struttura compatta e robusta lo rende ideale per ambienti industriali esigenti.

Caratteristiche Tecniche

• Corsa:

  40 mm

• Diametro del pistone:

  32 mm

• Modalità di funzionamento dell’unità di azionamento:

  Giunto

• Ammortizzazione:

  Ammortizzazione pneumatica, regolabile su entrambe le estremità

• Posizione di montaggio:

  Opzionale

• Guida:

  Guida a ricircolo di sfere

• Design:

  Guida

• Rilevamento della posizione:

  Tramite sensore di prossimità

• Pressione di esercizio:

  0,15 MPa…1 MPa (1,5 bar…10 bar)

• Modalità di funzionamento:

  Doppio effetto

• Fluido operativo:

  Aria compressa secondo ISO 8573-1:2010 [7:4:4]

• Nota sul fluido operativo e pilota:

  Possibile funzionamento lubrificato (in tal caso, sarà sempre necessario il funzionamento lubrificato)

• Classe di resistenza alla corrosione CRC:

  0 – Nessuna sollecitazione da corrosione

• Conformità LABS (PWIS):

  VDMA24364-B1/B2-L

• Classe di camera bianca:

  Classe 7 secondo ISO 14644-1

• Temperatura ambiente:

  -5 °C…60 °C

• Energia d’impatto nelle posizioni finali:

  0,4 J

• Forza teorica a 0,6 MPa (6 bar, 87 psi), corsa di ritorno:

  415 N

• Forza teorica a 0,6 MPa (6 bar, 87 psi), corsa di avanzamento:

  482 N

• Connessioni alternative:

  Vedere il disegno del prodotto

• Connessione pneumatica:

  G1/8

• Nota sui materiali:

  Conforme RoHS

• Materiale del coperchio:

  Lega di alluminio forgiato

• Materiale delle guarnizioni:

  NBR

• Materiale dell’alloggiamento:

  Lega di alluminio forgiato

• Materiale dell’asta del pistone:

  Acciaio inossidabile ad alta lega

Applicazioni

Il cilindro guidato DFM-32-40-B-PPV-A-KF è ideale per applicazioni che richiedono movimenti lineari precisi e controllati, come sistemi di assemblaggio automatizzati, manipolatori e altre applicazioni industriali che necessitano di un posizionamento accurato e affidabile.

Note

Per ulteriori dettagli tecnici e informazioni sull’installazione, consultare il manuale del prodotto o contattare il supporto tecnico FESTO.
