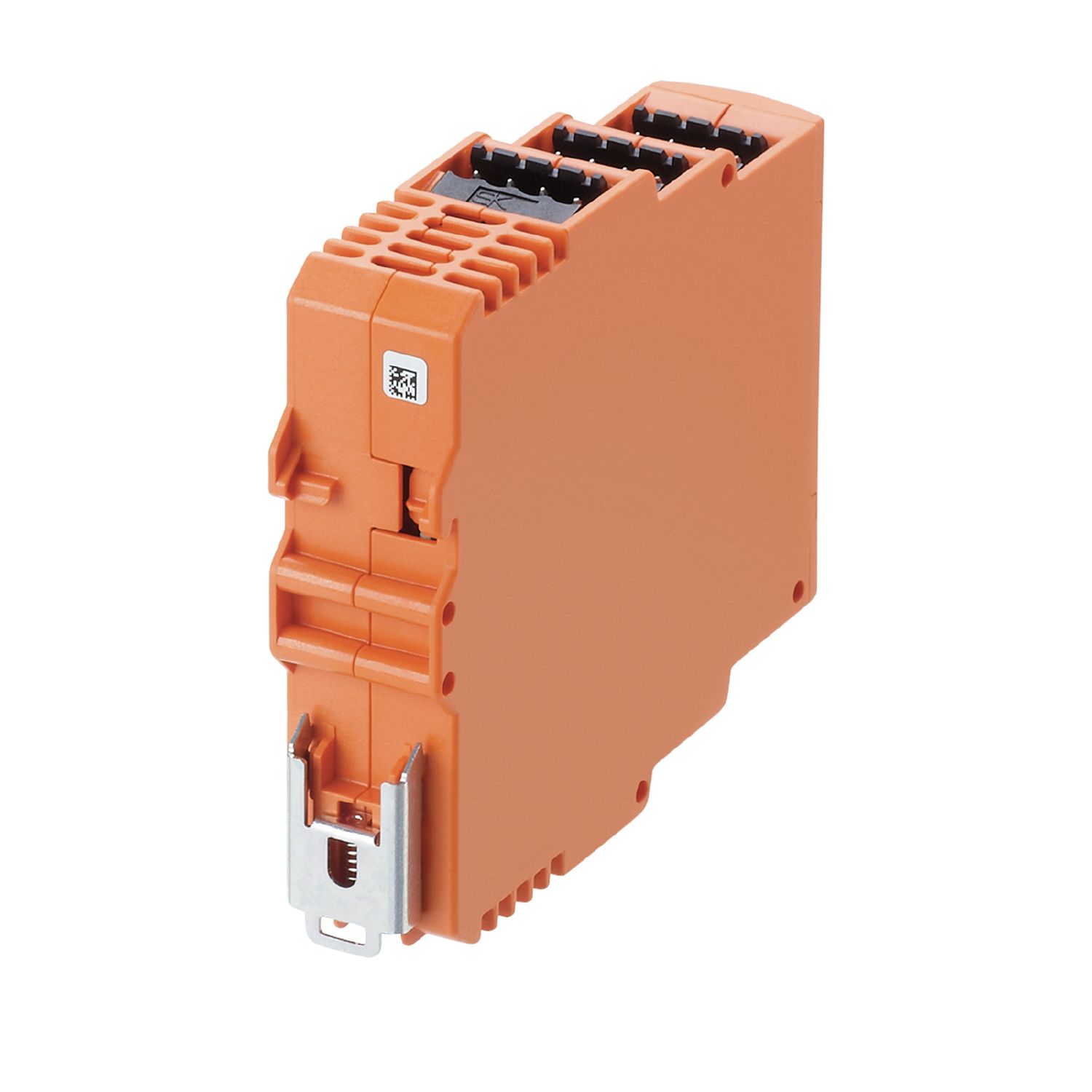

IFM AC2251

Descrizione del Prodotto

Il modulo IFM AC2251 è un modulo AS-Interface progettato per l’installazione in quadri elettrici. Offre una soluzione compatta e affidabile per l’integrazione di ingressi e uscite digitali in sistemi di automazione industriale.

Caratteristiche Principali

– Installazione semplice e veloce grazie ai morsetti a molla.

– Design particolarmente compatto per risparmiare spazio.

– Doppie morsettiere per il passaggio dell’alimentazione.

– LED ad alta luminosità per la visualizzazione dello stato operativo, dello stato di commutazione e delle funzioni.

Specifiche Tecniche

– **Tensione di esercizio:** 26,5…31,6 V DC

– **Consumo di corrente massimo da AS-i:** 250 mA

– **Alimentazione supplementare (AUX):** 20…30 V DC

– **Consumo di corrente massimo da alimentazione supplementare:** 4000 mA

– **Numero di ingressi digitali:** 4

– **Circuito di ingresso degli ingressi digitali:** PNP (tipo 2 secondo IEC 61131-2)

– **Alimentazione sensori degli ingressi:** AS-i

– **Tensione di alimentazione:** 18…30 V DC

– **Corrente totale massima degli ingressi:** 200 mA

– **Corrente di ingresso High:** 6…10 mA

– **Corrente di ingresso Low:** 0…2 mA

– **Livello minimo di commutazione segnale High:** 11 V

– **Ingressi digitali protetti contro i cortocircuiti:** Sì

– **Numero di uscite digitali:** 4

– **Circuito:** PNP

– **Gamma di tensione DC:** 20…30 V (AUX)

– **Carico di corrente massimo per uscita:** 1000 mA (categoria di utilizzo DC-12: 700 mA; categoria di utilizzo DC-13: 20 W secondo IEC 60947-5-1)

– **Carico di corrente massimo totale delle uscite:** 4 A

– **Protetto contro i cortocircuiti:** Sì

– **Elettricamente separato:** Sì

– **Alimentazione attuatori uscite:** AUX

– **Temperatura ambiente:** -25…70 °C

– **Nota sulla temperatura ambiente:** Il derating del carico di corrente indicato nelle istruzioni operative deve essere considerato per temperature ambiente superiori a 60 °C.

– **Umidità relativa massima dell’aria:** 90% (non condensante)

– **Altitudine massima sul livello del mare:** 2000 m

– **Grado di sporcizia:** 2

– **Tipo di montaggio:** Montaggio su guida DIN

– **Materiali:** PC-GF20

– **Accessori (opzionali):** Connettori

Connessioni

– **Connettore:** Pin header

Numero di ingressi/uscite

– **Numero di ingressi digitali:** 4

– **Numero di uscite digitali:** 4

Consumo di corrente

– **Consumo di corrente:** 12…57 mA (alimentazione esterna)

Alimentazione

– **Tensione di alimentazione:** 18…30 V DC

Display

– **Stato di commutazione:** LED giallo I1…I4, O1…O4

– **Operazione:** LED verde AS-i, AUX

– **Errori:** LED rosso

Grado di protezione

– **Grado di protezione:** IP 20

Peso

– **Peso:** 141 g

Dimensioni

– **Dimensioni:** 45 x 80 x 46 mm

Certificazioni

– **Certificazione AS-i:** 37301

Compatibilità Elettromagnetica

– **Norma:** EN 50295

MTTF

– **MTTF (anni):** 184

Materiale della Custodia

– **Materiale:** PA

Segnalazione Funzioni

– **Stato di commutazione:** LED giallo

– **Operazione:** LED verde

– **Errore:** LED rosso

Connessione

– **Tipo di connessione:** Combicon

Assegnazione dei Bit di Dati

– **Bit di dati D0:** Ingresso I1 – Uscita O1

– **Bit di dati D1:** Ingresso I2 – Uscita O2

– **Bit di dati D2:** Ingresso I3 – Uscita O3

– **Bit di dati D3:** Ingresso I4 – Uscita O4

Note

– Nessuno dei collegamenti I-, I+, I1, I2, I3, I4 deve essere collegato a un potenziale esterno, poiché sono galvanicamente collegati ai conduttori del cavo AS-i.

– Categoria di utilizzo DC-13; categoria di utilizzo DC-12: 700 mA. La potenza di commutazione per il controllo degli elettromagneti è specificata fino a 20 W (secondo IEC 60947-5-1).

– > 50 °C: 2000 mA

– cRUus: temperatura dell’aria ambiente -25…60 °C
