Descrizione del Prodotto

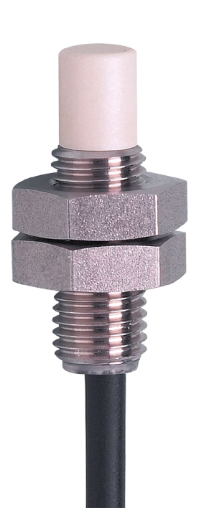

Il sensore induttivo IFM IE5369 è progettato per applicazioni industriali in spazi ristretti. Presenta una custodia in acciaio inossidabile robusta e una tecnologia di connessione salvaspazio, garantendo un’elevata frequenza di commutazione e una lunga durata operativa.
Caratteristiche Principali
– Design elettrico: PNP
– Funzione di uscita: normalmente aperto
– Distanza di rilevamento: 4 mm
– Tipo di custodia: filettata
– Dimensioni: M8 x 1 / L = 27 mm
Dati Elettrici
– Tensione di esercizio: 10…30 V DC
– Consumo di corrente: < 15 mA
– Classe di protezione: III
– Protezione contro l’inversione di polarità: sì
Uscite
– Design elettrico: PNP
– Funzione di uscita: normalmente aperto
– Caduta di tensione massima all’uscita in DC: 2,5 V
– Corrente nominale permanente dell’uscita in DC: 100 mA
– Frequenza di commutazione in DC: 500 Hz
– Protezione contro i cortocircuiti: sì
– Tipo di protezione contro i cortocircuiti: non bloccante
– Protezione contro il sovraccarico: sì
Campo di Monitoraggio
– Distanza di rilevamento: 4 mm
– Distanza di rilevamento reale (Sr): 4 ± 10% mm
– Distanza operativa: 0…3,25 mm
Accuratezza / Deviazioni
– Fattore di correzione: acciaio: 1 / acciaio inossidabile: 0,7 / ottone: 0,5 / alluminio: 0,4 / rame: 0,3
– Isteresi: 1…15% di Sr
– Deriva del punto di commutazione: -10…10% di Sr
Condizioni Operative
– Temperatura ambiente: 0…60 °C
– Protezione: IP67
Test / Approvazioni
– EMC: EN 60947-5-2
– MTTF: 3408 anni
– Approvazione UL: Ta 0…60 °C, Tipo di custodia: Tipo 1, Alimentazione: Classe 2, Numero di file UL: E174191
Dati Meccanici
– Peso: 45,2 g
– Custodia: tipo filettato
– Montaggio: non a filo
– Dimensioni: M8 x 1 / L = 27 mm
– Designazione del filetto: M8 x 1
– Materiale: acciaio inossidabile; superficie sensibile: LCP
Display / Elementi Operativi
– Display: stato di commutazione 1 x LED, giallo
Accessori
– Elementi forniti: 2 dadi di bloccaggio
Note
– Quantità per confezione: 1 pezzo
Connessione Elettrica
– Connessione: Cavo: 2 m, PUR; 3 x 0,14 mm²
