Descrizione del Prodotto

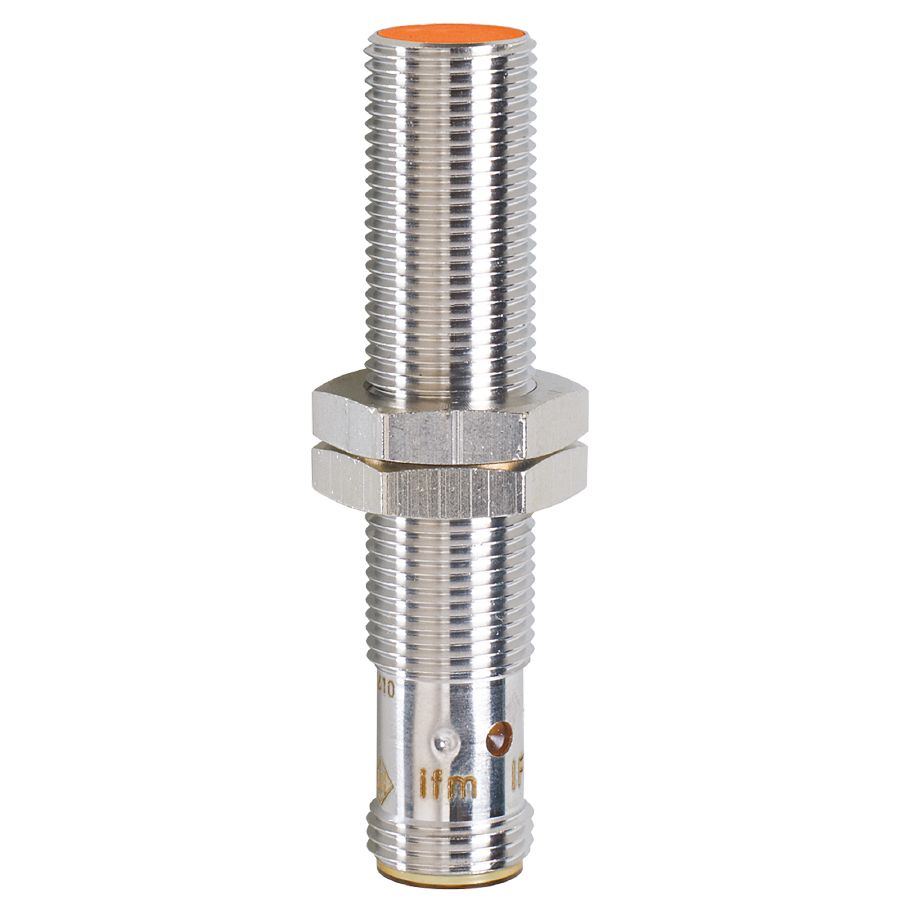

Il sensore induttivo IFM IF7100 è progettato per rilevare oggetti metallici senza contatto fisico. Grazie alla sua costruzione robusta e alle elevate prestazioni, è ideale per applicazioni industriali in ambienti difficili.
Caratteristiche Principali
– Modello elettrico: PNP
– Funzione di uscita: normalmente aperto
– Distanza di commutazione: 2 mm
– Montaggio: a filo
– Dimensioni: M12 x 1 / L = 60 mm
Applicazioni
Il sensore IF7100 è adatto per il rilevamento preciso della posizione di componenti metallici in macchinari industriali, linee di produzione automatizzate e sistemi di movimentazione.
Dati Elettrici
– Tensione di esercizio: 10…30 V DC
– Consumo di corrente: < 10 mA
– Classe di protezione: III
– Protezione contro l’inversione di polarità: sì
Uscite
– Modello elettrico: PNP
– Funzione di uscita: normalmente aperto
– Caduta di tensione massima all’uscita di commutazione DC: 2,5 V
– Corrente permanente all’uscita di commutazione DC: 100 mA
– Frequenza di commutazione DC: 800 Hz
– Protezione contro il cortocircuito: sì
– Protezione contro il sovraccarico: sì
Raggio di Rilevamento
– Distanza di commutazione: 2 mm
– Distanza reale di rilevamento Sr: 2 ± 10%
– Distanza operativa: 0…1,62 mm
Precisione / Deviazioni
– Fattore di correzione: acciaio: 1 / acciaio inox: 0,7 / ottone: 0,5 / alluminio: 0,4 / rame: 0,3
– Isteresi: 3…15% di Sr
– Deriva del punto di commutazione: -10…10% di Sr
Condizioni Ambientali
– Temperatura ambiente: -25…70 °C
– Protezione: IP67
Test / Certificazioni
– Compatibilità elettromagnetica: EN 61000-4-2 ESD 4 kV CD / 8 kV AD, EN 61000-4-3 HF irradiato 10 V/m, EN 61000-4-4 Burst 2 kV, EN 61000-4-6 HF condotto 3 V, EN 55011 Classe B
– MTTF: 1134 anni
– Approvazione UL: Ta -25…70 °C, Tipo di involucro 1, Tensione di alimentazione limitata
Dati Meccanici
– Peso: 30 g
– Custodia: forma costruttiva filettata
– Modalità di installazione: montaggio a filo
– Dimensioni: M12 x 1 / L = 60 mm
– Designazione del filetto: M12 x 1
– Materiali: Custodia: ottone rivestito in bronzo bianco; faccia attiva: PBT arancione; Finestra LED: PEI; Dadi di bloccaggio: ottone rivestito in bronzo bianco
Display / Elementi di Operazione
– Display: Stato di funzionamento 1 x LED, giallo
Accessori
– Articoli forniti: dadi di bloccaggio: 2
Note
– Unità di imballaggio: 1 pezzo
Connessione Elettrica – Connettore
– Collegamento: Connettore: 1 x M12; codifica: A; Contatti: dorati
Documentazione
Per ulteriori dettagli, consultare la scheda tecnica disponibile sul sito ufficiale di IFM. ([ifm.com](https://www.ifm.com/it/it/product/IF7100?utm_source=openai))
