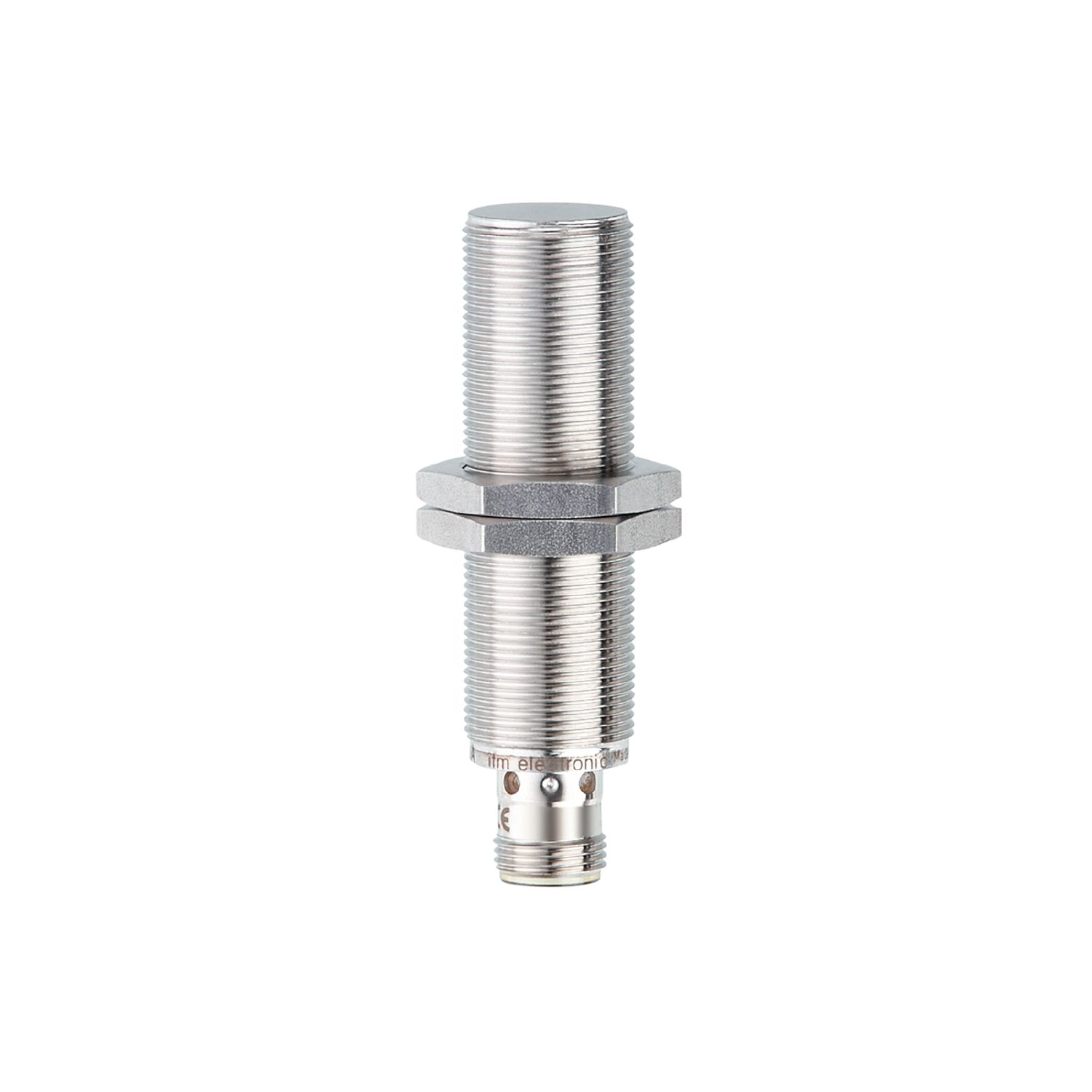

IFM IG512A

Caratteristiche del prodotto

Modello elettrico: PNP

Funzione uscita: NC (normalmente chiuso)

Distanza di commutazione: 5 mm

Corpo: Tipo filettato

Dimensioni: M18 x 1 / L = 70 mm

Applicazione

Particolarità: Contatti dorati; Distanza di commutazione aumentata; Corpo completamente in metallo

Resistenza a pressione: 100 bar (superficie attiva)

Dati elettrici

Tensione di esercizio: 10…30 V DC

Corrente assorbita: < 20 mA

Classe di isolamento: III

Protezione da inversione di polarità: Sì

Uscite

Modello elettrico: PNP

Funzione uscita: NC

Max. caduta di tensione uscita di commutazione DC: 2,5 V

Capacità di corrente permanente dell’uscita di commutazione DC: 100 mA

Frequenza di commutazione DC: 100 Hz

Protezione da cortocircuito: Sì

Resistente a sovraccarico: Sì

Campo di rilevamento

Distanza di commutazione: 5 mm

Distanza di commutazione reale Sr: 5 ± 10% mm

Distanza operativa: 0…4,05 mm

Distanza di commutazione aumentata: Sì

Precisione / Deriva

Fattore di correzione: Acciaio: 1 / Acciaio inox: 0,7 / Ottone: 0,7 / Alluminio: 0,5 / Rame: 0,2

Isteresi: 1…20% di Sr

Deriva del punto di commutazione: -10…10% di Sr

Condizioni ambientali

Temperatura ambiente: -40…60°C

Grado di protezione: IP67; (con uso fuori dalle zone potenzialmente esplosive: IP65, IP67, IP68, IP69K)

Test / Certificazioni

Certificazione: BVS 20 ATEX E 055 X; IECEx BVS 20.0042 X

Marchio ATEX: II 3G Ex ec IIC T6 Gc; II 3D Ex tc IIIC T85°C Dc

EMC: EN 61000-4-2 ESD 4 kV CD / 8 kV AD; EN 61000-4-3 HF irradiata 10 V/m; EN 61000-4-4 Burst 2 kV; EN 61000-4-6 HF condotta 10 V; EN 55011 Classe B

Resistenza agli urti: EN 60068-2-75 Ehc 1 J

Resistenza a vibrazione: EN 60068-2-6 Fc 20 g (10…3000 Hz) / 50 cicli di frequenza, 1 ottava/minuto, in 3 assi

Resistenza agli shock: EN 60068-2-27 Ea 100 g 11 ms semisinusoide; 3 shock ciascuno in ogni direzione dei 3 assi di coordinate

Resistenza a shock continui: EN 60068-2-27 Ea 40 g 6 ms; 4000 shock ciascuno in ogni direzione dei 3 assi di coordinate

Variazione rapida di temperatura: EN 60068-2-14 Na TA = -40°C; TB = 85°C; t1 = 30 min; t2 = 10 s 50 cicli

Test con nebbia salina: EN 60068-2-52 Kb grado di severità 5 (4 cicli di prova)

MTTF: 1258 anni

Dati meccanici

Peso: 79,5 g

Corpo: Tipo filettato

Montaggio: Montaggio schermato

Dimensioni: M18 x 1 / L = 70 mm

Definizione filettatura: M18 x 1

Materiali: Acciaio inox 1.4404 (AISI 316L); PEI; Dadi di fissaggio: Acciaio inox

Coppia di serraggio: 50 Nm

Corpo completamente in metallo: Sì

Elementi di indicazione e comando

Indicazione: Stato di commutazione 4 x 90° LED, giallo

Accessori

Fornitura: Dadi di fissaggio: 2

Osservazioni

Quantità: 1 pezzo

Collegamento elettrico – connettore

Collegamento: Connettore: 1 x M12; Codifica: A; Contatti: Dorati

Note

Per ulteriori dettagli, consultare la scheda tecnica completa disponibile sul sito ufficiale di IFM.
