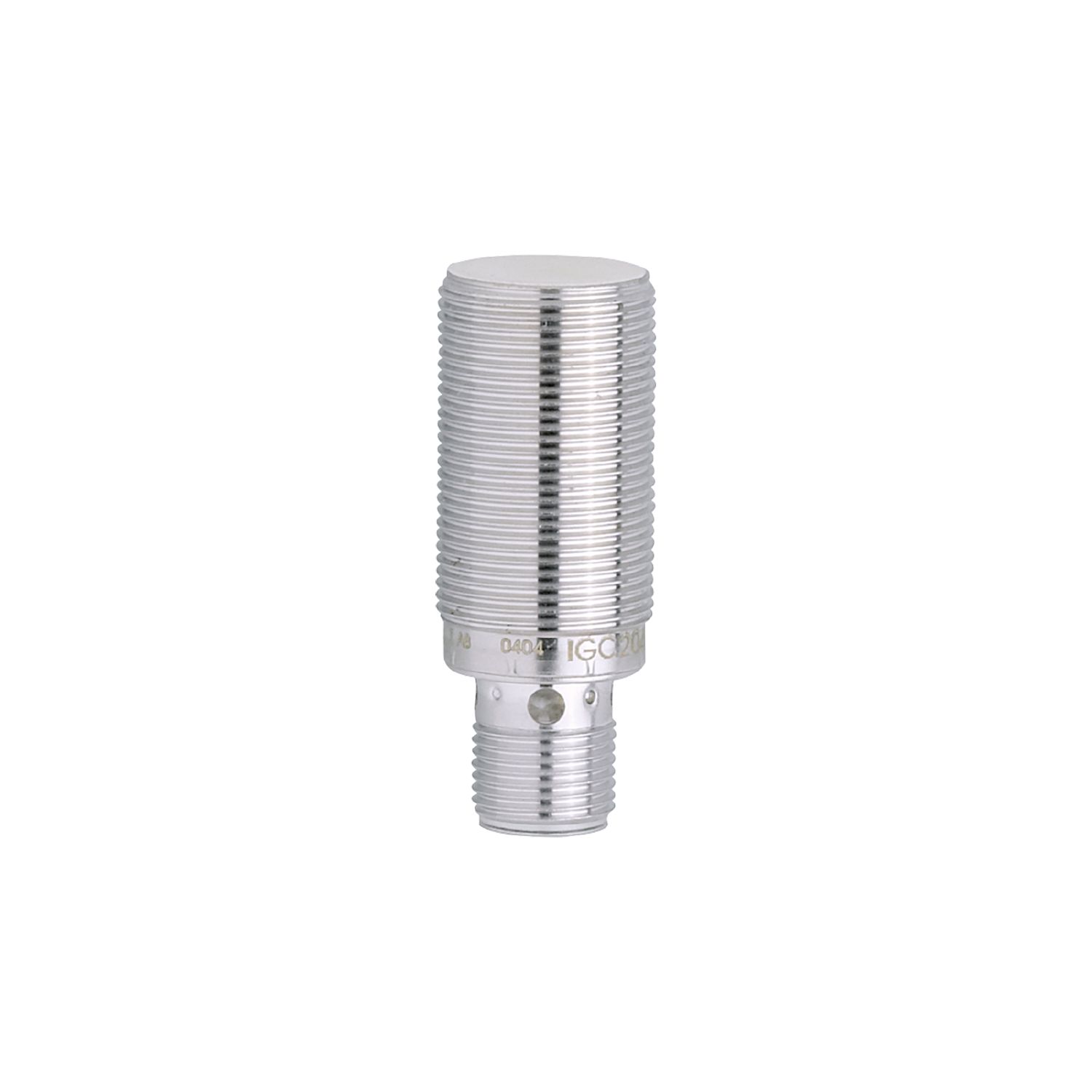

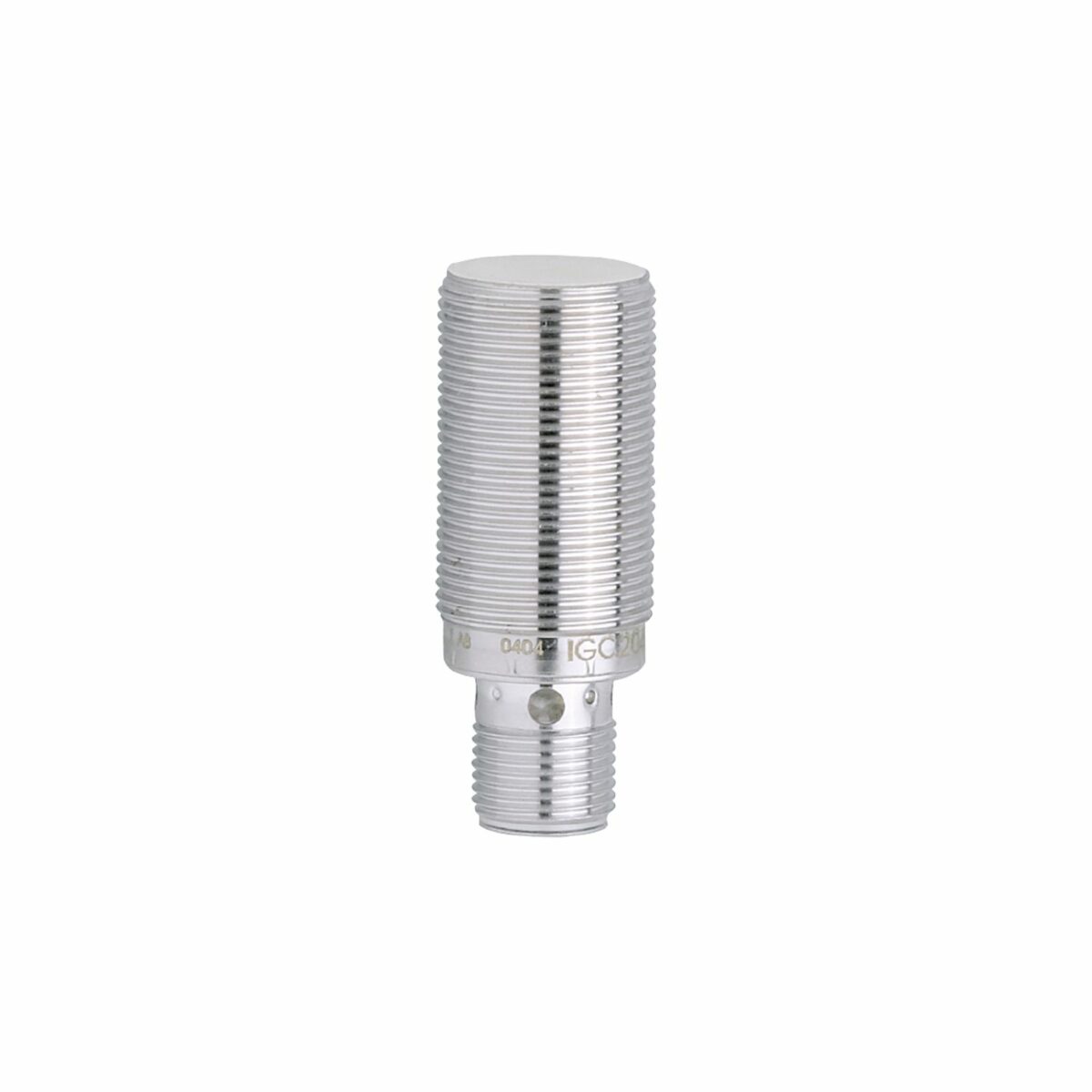

IFM IGT203

Caratteristiche del prodotto

Il sensore induttivo IFM IGT203 è progettato per applicazioni in ambienti igienici e processi di pulizia regolari. Presenta contatti dorati e una maggiore distanza di rilevamento.

Dati elettrici

Il sensore opera con una tensione di alimentazione compresa tra 10 e 36 V DC, con un consumo di corrente di 10 mA a 24 V. Dispone di protezione contro l’inversione di polarità e appartiene alla classe di protezione II.

Uscite

Il design elettrico è PNP con funzione di uscita normalmente aperta. La caduta di tensione massima dell’uscita di commutazione è di 2,5 V, con una corrente permanente nominale di 100 mA e una frequenza di commutazione di 600 Hz. È dotato di protezione contro i cortocircuiti e i sovraccarichi.

Zona di rilevamento

Il sensore ha una distanza di rilevamento di 8 mm e una distanza operativa compresa tra 0 e 6,48 mm. Offre una distanza di rilevamento aumentata.

Precisione e deviazioni

I fattori di correzione sono: acciaio 1, acciaio inossidabile 0,7, ottone 0,4, alluminio 0,4 e rame 0,3. L’isteresi varia dall’1% al 20% della distanza di rilevamento.

Condizioni operative

Il sensore funziona in un intervallo di temperatura ambiente da 0 a 100°C e ha un grado di protezione IP68 e IP69K.

Test e approvazioni

Conforme agli standard EMC EN 61000-4-2, EN 61000-4-3, EN 61000-4-4, EN 61000-4-6 e EN 55011 classe B. Ha una MTTF di 1727 anni e l’approvazione UL con numero di file E174191.

Dati meccanici

Il sensore ha un peso di 44,7 g e una custodia filettata in acciaio inossidabile (1.4404 / 316L) con dimensioni M18 x 1 e una lunghezza di 46 mm. La superficie di rilevamento è in PEEK e i dadi di bloccaggio sono in acciaio inossidabile.

Display e elementi operativi

Dispone di un indicatore di stato di commutazione con 4 LED gialli posizionati a 90°.

Accessori

Viene fornito con 2 dadi di bloccaggio.

Connessione elettrica

Il sensore è dotato di un connettore M12 con contatti dorati.
