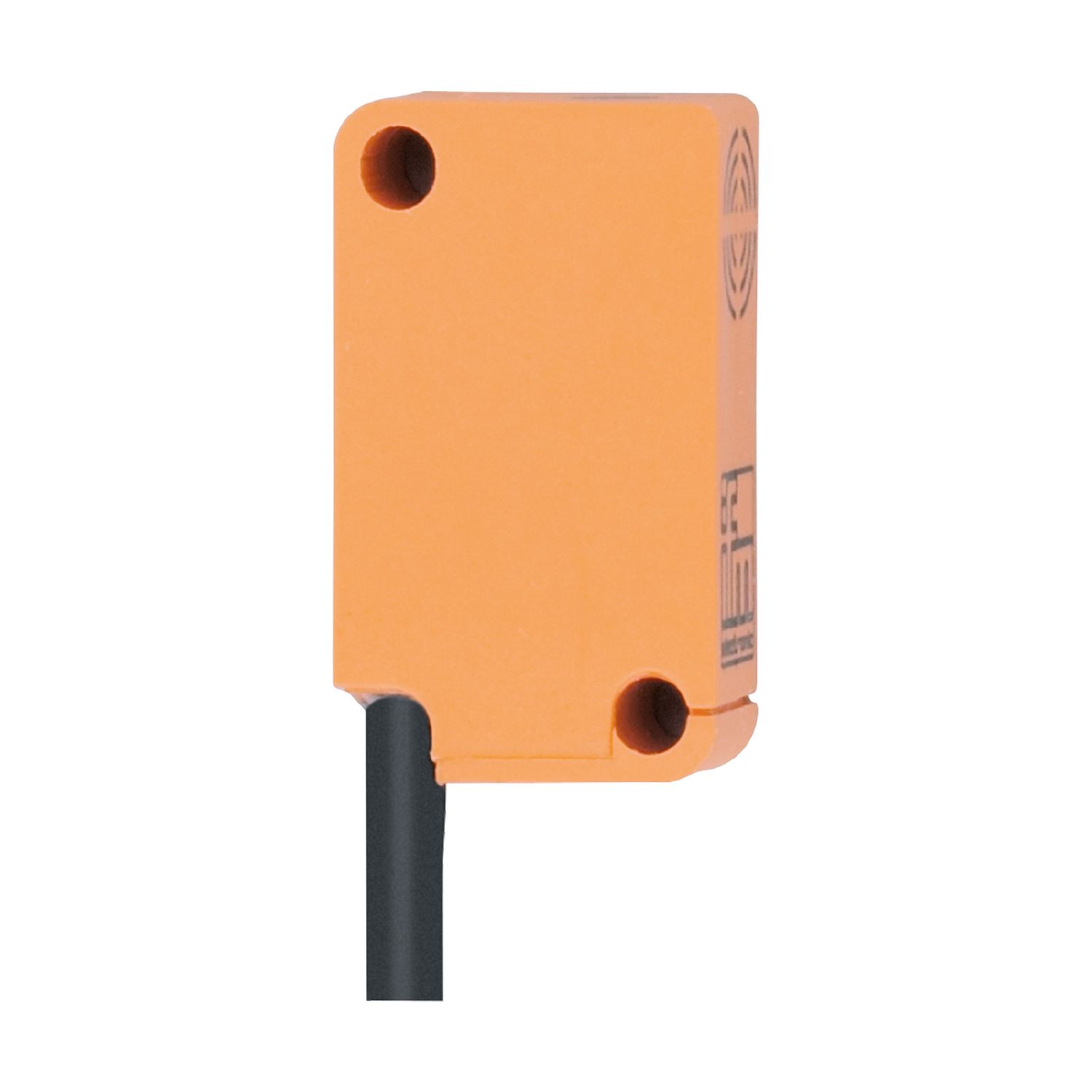

IFM IS5001

Descrizione del Prodotto

Il sensore induttivo IFM IS5001 è progettato per applicazioni in spazi ristretti, offrendo un alloggiamento parallelepipedo compatto e una distanza di commutazione di 2 mm. È dotato di un’uscita PNP normalmente aperta e di un cavo di collegamento di 2 metri. Il sensore garantisce un’elevata frequenza di commutazione e un ampio intervallo di temperatura operativa, con un’indicazione chiara dello stato di commutazione tramite LED giallo.

Caratteristiche del Prodotto

– Modello elettrico: PNP
– Funzione uscita: NO (normalmente aperta)
– Distanza di commutazione: 2 mm
– Corpo: parallelepipedo
– Dimensioni: 28 x 10 x 16 mm

Dati Elettrici

– Tensione di esercizio: 10…30 V DC
– Corrente assorbita: < 15 mA
– Classe di isolamento: III
– Protetto da inversione di polarità: sì

Uscite

– Modello elettrico: PNP
– Funzione uscita: NO
– Max. caduta di tensione uscita di commutazione DC: 2,5 V
– Max. corrente residua: 0,5 mA
– Capacità di corrente permanente dell’uscita di commutazione DC: 200 mA
– Frequenza di commutazione DC: 800 Hz
– Protezione da cortocircuito: sì
– Resistente a sovraccarico: sì

Campo di Rilevamento

– Distanza di commutazione: 2 mm
– Distanza di commutazione reale Sr: 2 ± 10 % mm
– Distanza operativa: 0…1,62 mm

Precisione / Deriva

– Fattore di correzione: acciaio: 1 / acciaio inox: 0,7 / ottone: 0,4 / alluminio: 0,3 / rame: 0,2
– Isteresi: 1…15 % di Sr
– Deriva del punto di commutazione: -10…10 % di Sr

Condizioni Ambientali

– Temperatura ambiente: -25…80 °C
– Grado di protezione: IP67

Test / Certificazioni

– EMC: EN 61000-4-2 ESD — CD / 8 kV AD; EN 61000-4-3 HF irradiata 10 V/m; EN 61000-4-4 Burst 2 kV; EN 61000-4-5 Surge 0,5 kV; EN 61000-4-6 HF condotta 10 V; EN 55011 Classe B
– Resistenza a vibrazione: EN 60947-5-2
– Resistenza agli urti: EN 60947-5-2
– MTTF: 3044 anni
– Certificazione UL: Ta -25…80 °C; Enclosure type Type 1; Tensione di alimentazione Class 2; Numero file UL E174191

Dati Meccanici

– Peso: 44,6 g
– Corpo: parallelepipedo
– Montaggio: montaggio schermato
– Dimensioni: 28 x 10 x 16 mm
– Materiali: Corpo: PBT
– Coppia di serraggio: < 0,5 Nm (con rondella)

Elementi di Indicazione e Comando

– Indicazione: Stato di commutazione 1 x LED, giallo

Collegamento Elettrico

– Collegamento: Cavo: 2 m, PVC, Ø 3,5 mm; 3 x 0,14 mm²

Osservazioni

– Quantità: 1 pezzo

Note

Per ulteriori dettagli e informazioni aggiornate, si consiglia di consultare la scheda tecnica ufficiale del produttore.
