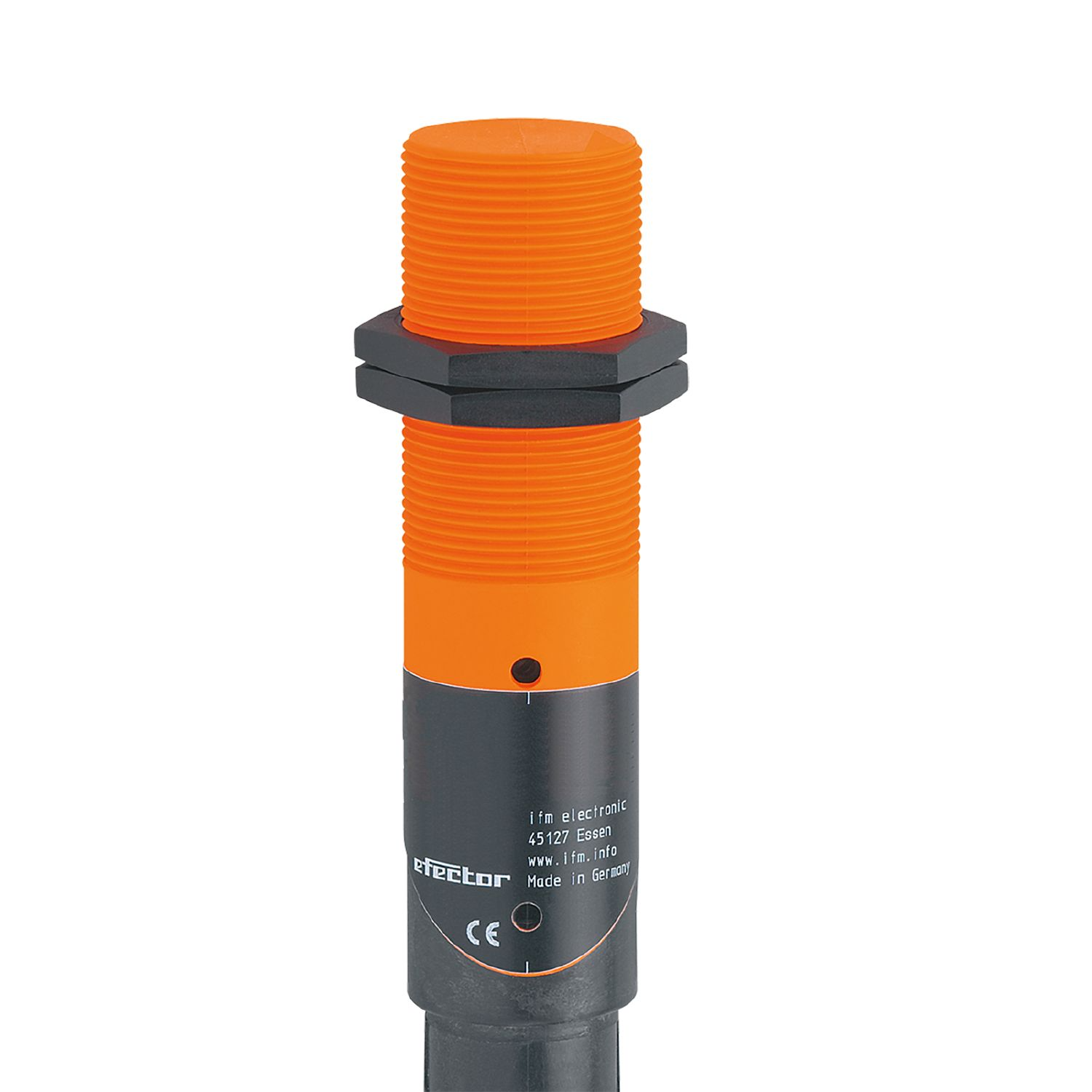

IFM KI0024

Descrizione del Prodotto

Il sensore capacitivo IFM KI0024 è progettato per rilevare oggetti senza contatto fisico, utilizzando la variazione di capacità elettrica. È ideale per applicazioni in cui è necessario rilevare materiali conduttivi e non conduttivi, come plastica, vetro, legno e liquidi.

Caratteristiche Principali

– Regolazione semplice della distanza di rilevamento tramite potenziometro.

– Uscita combinata AC/DC.

– Tecnologia a due fili.

– Elevata immunità ai disturbi.

– Funzione di uscita programmabile normalmente aperta/chiusa.

Dati Tecnici

– Funzione di uscita: normalmente aperta/chiusa (selezionabile).

– Distanza di rilevamento: 15 mm.

– Alloggiamento: tipo filettato.

– Dimensioni: M30 x 1,5 / L = 125 mm.

Dati Elettrici

– Tensione di esercizio: 20…250 V AC/DC.

– Classe di protezione: II.

– Protezione contro l’inversione di polarità: no.

Uscite

– Funzione di uscita: normalmente aperta/chiusa (selezionabile).

– Caduta di tensione massima in uscita DC: 8 V.

– Caduta di tensione massima in uscita AC: 10 V.

– Corrente di carico minima: 5 mA.

– Corrente di dispersione massima: 2,5 mA (250 V AC) / 1,7 mA (110 V AC) / 1,5 mA (24 V DC).

– Corrente nominale permanente in uscita AC: 200 mA (per applicazioni UL: 250 mA AC / 100 mA DC).

– Corrente nominale permanente in uscita DC: 200 mA (per applicazioni UL: 250 mA AC / 100 mA DC).

– Corrente nominale a breve termine in uscita: 1500 mA (20 ms / 0,5 Hz).

– Frequenza di commutazione AC: 25 Hz.

– Frequenza di commutazione DC: 40 Hz.

– Protezione contro i cortocircuiti: no.

– Protezione da sovraccarico: no.

Campo di Rilevamento

– Distanza di rilevamento: 15 mm.

– Distanza di rilevamento regolabile: sì.

– Impostazione di fabbrica della distanza di rilevamento: 15 mm.

– Distanza di rilevamento reale Sr: 15 ± 10% mm.

– Distanza operativa: 0…12,1 mm.

Accuratezza / Deviazioni

– Fattore di correzione: vetro: 0,4 / acqua: 1 / ceramica: 0,2 / PVC: 0,2.

– Isteresi: 1…15% di Sr.

– Deriva del punto di commutazione: -15…15% di Sr.

Condizioni Operative

– Temperatura ambiente: -25…70 °C.

– Protezione: IP 65.

– Immunità aumentata: sì (maggiore immunità alle interferenze nelle frequenze radio condotte).

Test / Approvazioni

– EMC: EN 60947-5-2.

– MTTF: 468 anni.

Dati Meccanici

– Peso: 137 g.

– Alloggiamento: tipo filettato.

– Montaggio: non a filo.

– Dimensioni: M30 x 1,5 / L = 125 mm.

– Designazione del filetto: M30 x 1,5.

– Materiali: PBT; tappo terminale: PC.

Display / Elementi Operativi

– Display: stato di commutazione 1 x LED, giallo.

Collegamento Elettrico

– Protezione richiesta: fusibile miniaturizzato secondo IEC60127-2 foglio 1; ≤ 2 A; rapido.

Accessori

– Elementi forniti: 2 dadi di bloccaggio.

Note

– Raccomandazione: verificare il funzionamento affidabile dell’unità dopo un cortocircuito.

– Quantità per confezione: 1 pezzo.

Collegamento Elettrico

– Connessione: terminali: …2,5 mm²; guaina del cavo: Ø 7…13 mm; pressacavo: M20 x 1,5.
