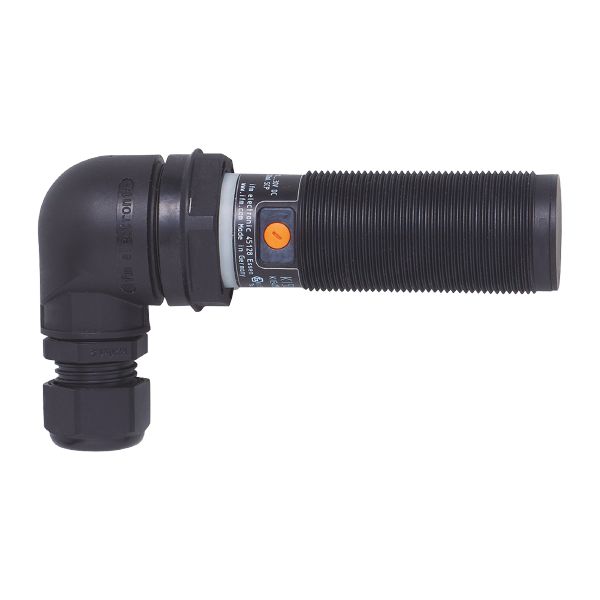

IFM KI503A

Caratteristiche del prodotto

Il sensore capacitivo IFM KI503A è progettato per rilevare oggetti di vari materiali e monitorare livelli di liquidi e solidi sfusi. È adatto per l’uso in aree pericolose secondo la certificazione ATEX.

Dati elettrici

Tensione di esercizio: 10…30 V DC
Consumo di corrente: < 20 mA
Classe di protezione: III
Protezione contro l’inversione di polarità: sì
Principio di misurazione: capacitivo

Uscite

Progettazione elettrica: PNP
Funzione di uscita: complementare (NO/NC)
Caduta di tensione massima all’uscita di commutazione DC: 2,5 V
Corrente di dispersione massima: 0,1 mA
Corrente nominale permanente dell’uscita di commutazione DC: 200 mA
Frequenza di commutazione DC: 10 Hz
Protezione da cortocircuito: sì (pulsata)
Protezione da sovraccarico: sì

Zona di rilevamento

Portata di rilevamento: 15 mm
Portata di rilevamento regolabile: sì
Impostazione di fabbrica della portata di rilevamento: 15 mm
Portata di rilevamento reale Sr: 15 ± 10%

Precisione / deviazioni

Isteresi: 1…15% di Sr
Deriva del punto di commutazione: -20…20% di Sr

Condizioni operative

Temperatura ambiente: -20…60 °C
Protezione: IP65; IP67

Test / approvazioni

Marcatura ATEX: II 3D Ex tc IIIC T90°C Dc
Certificazioni: BVS 20 ATEX E 058 X; IECEx BVS 20.0061X
EMC:
– EN 61000-4-2 ESD: 8 kV AD
– EN 61000-4-3 HF irradiato: 3 V/m
– EN 61000-4-4 Burst: 2 kV
– EN 61000-4-6 HF condotto: 3 V
– EN 55011 classe B
– IEC 60255-5: 1 kV linea-linea, Ri: 500 Ohm
MTTF: 463 anni

Dati meccanici

Peso: 149 g
Alloggiamento: tipo filettato
Montaggio: non a filo
Dimensioni: M30 x 1,5 / L = 150 mm
Materiali: PBT; PA

Display / elementi operativi

Display: stato di commutazione indicato da 1 LED giallo

Accessori

Fornito con: 2 dadi di bloccaggio

Collegamento elettrico

Collegamento: morsetti per cavi da 0,34 a 1,5 mm²; guaina del cavo: Ø 5…9 mm; pressacavo: M20 x 1,5

Note

Quantità per confezione: 1 pezzo
