Descrizione del Prodotto

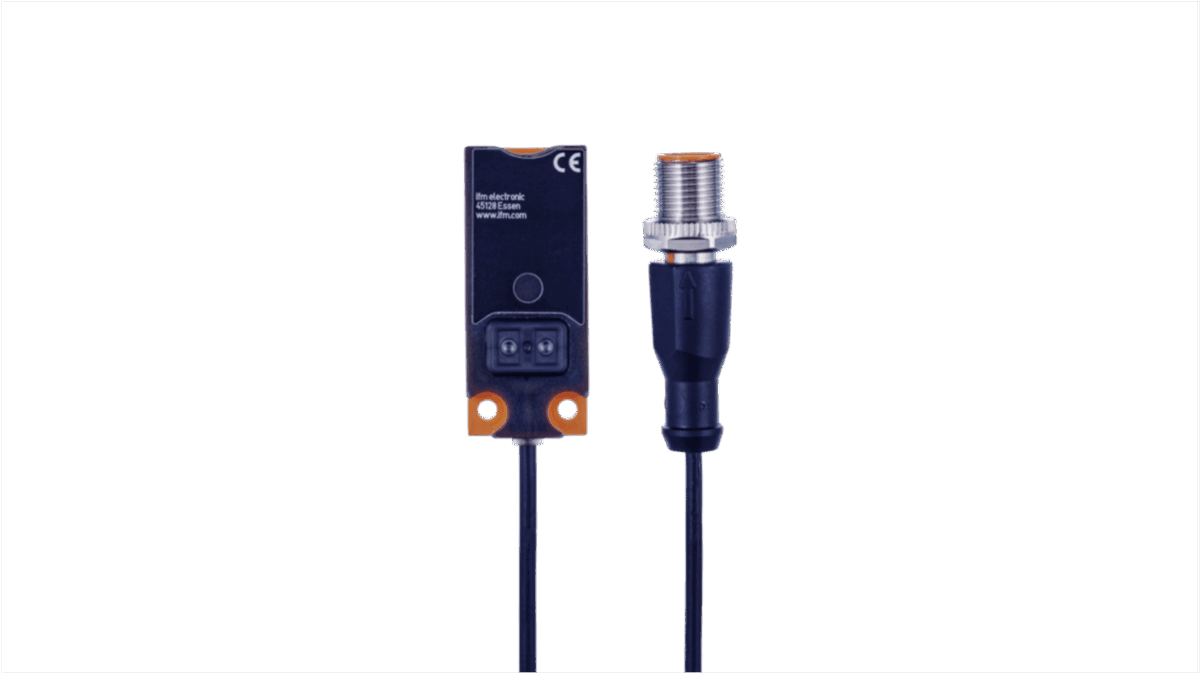

Il sensore capacitivo IFM KQ6005 è progettato per il rilevamento affidabile del livello attraverso pareti non metalliche di serbatoi. Offre una semplice taratura tramite pulsanti o IO-Link e consente la selezione della funzione NO o NC. L’indicazione dello stato di commutazione è chiaramente visibile grazie a un LED giallo.
Caratteristiche Principali
– Progettazione elettrica: PNP
– Funzione di uscita: normalmente aperto / normalmente chiuso (selezionabile)
– Distanza di rilevamento: 12 mm
– Interfaccia di comunicazione: IO-Link
– Alloggiamento: rettangolare
– Dimensioni: 20 x 14 x 48 mm
Applicazioni
– Installazione: rilevamento attraverso la parete di un contenitore non metallico o su tubi di bypass
– Media: materiali secchi sfusi; liquidi
Dati Elettrici
– Tensione di funzionamento: 10…30 V DC
– Consumo corrente: < 17 mA
– Classe di protezione: III
– Protezione contro la polarità inversa: sì
– Principio di misura: capacitivo
Uscita
– Progettazione elettrica: PNP
– Funzione di uscita: normalmente aperto / normalmente chiuso (selezionabile)
– Capacità di accensione: 2,5 V
– Corrente nominale costante di uscita di commutazione DC: 100 mA
– Frequenza di commutazione DC: 10 Hz
– Protezione da cortocircuito: sì
– Tipo di protezione contro i cortocircuiti: pulsato
– Protezione da sovraccarico: sì
Zona di Rilevamento
– Distanza di rilevamento: 12 mm
– Intervallo di rilevamento reale Sr: 12 ± 10%
Accuratezza / Deviazioni
– Isteresi: 1…15% di Sr
– Drift del punto di commutazione: -20…20% di Sr
Interfacce
– Interfaccia di comunicazione: IO-Link
– Tipo di trasmissione: COM1 (4,8 kBaud)
– Revisione IO-Link: 1.1
– Norma SDCI: IEC 61131-9 CDV
– Modalità SIO: sì
– Min. tempo di ciclo del processo: 100,8 ms
– Dispositivi ID supportati: predefinito 371
Condizioni di Esercizio
– Temperatura ambiente: -25…80 °C
– Protezione: IP 65; IP 67; IP 69K
Test / Omologazioni
– EMC:
– EN 61000-4-2 ESD 8 kV AD
– EN 61000-4-3 Radiato da frequenze frequenti 10 V/m
– EN 61000-4-4 Flare 2 kV
– EN 61000-4-6 HF condotto 3 V
– EN 55011 classe B
– Resistenza agli urti:
– EN 60068-2-27 30 g 6 scosse / 11 ms semi-sino (x, y, z)
– Resistenza alle vibrazioni:
– EN 60068-2-6 (10…55 Hz) / 1 mm di ampiezza, periodo di oscillazione 5 min., 30 min. per asse in risonanza o 55 Hz
– MTTF: 725 anni
– Omologazione UL:
– Si. -25…80 °C
– Tipo di camera Tipo 1
– Alimentazione elettrica Tensione/corrente limitata
Dati Meccanici
– Peso: 34,5 g
– Alloggiamento: rettangolare
– Montaggio: non incassato
– Dimensioni: 20 x 14 x 48 mm
– Materiale:
– Cassa: PBT rinforzata con fibra di vetro
– Pulsanti: TPE-U
– Copertura: PC rinforzata con fibra di vetro
Display / Elementi Operativi
– Visualizzazione:
– Stato di passaggio: 1 x LED, giallo
– Funzione di insegnamento: sì
– Serratura elettronica: sì
Commenti
– Quantità di imballaggio: 1 pezzo
Collegamento Elettrico – Spina
– Connessione: Cavo: 0,1 m, PVC; 3 x 0,14 mm²
– Connessione: Collegamento: 1 x M12; codifica: A
