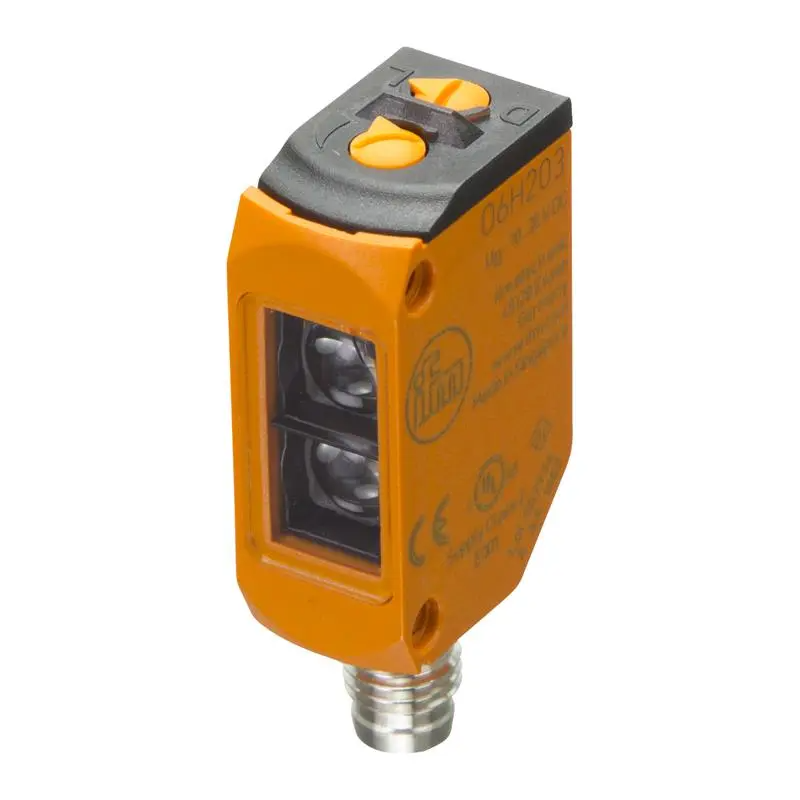

IFM O6H203

Descrizione del Prodotto

Il sensore fotoelettrico IFM O6H203 è un dispositivo a riflessione diffusa con soppressione dello sfondo, progettato per garantire un rilevamento preciso degli oggetti anche in presenza di sfondi altamente riflettenti. Grazie al suo design compatto e alle funzionalità avanzate, è ideale per applicazioni industriali dove lo spazio è limitato e la precisione è fondamentale.

Caratteristiche Principali

– Alloggiamento particolarmente compatto per l’uso in spazi ristretti.

– Regolazione intuitiva della sensibilità tramite potenziometro.

– Selezione user-friendly delle modalità light-on o dark-on tramite interruttore rotativo.

– Soppressione dello sfondo altamente immune alle interferenze, anche con sfondi fortemente riflettenti.

– Eccellente rapporto qualità/prezzo.

Dati Tecnici

– Tipo di luce: Luce rossa (lunghezza d’onda 633 nm).

– Alloggiamento: Rettangolare.

– Dimensioni: 46 x 13 x 21 mm.

– Tensione di esercizio: 10…30 V DC.

– Consumo di corrente: 22 mA (a 24 V).

– Classe di protezione: III.

– Protezione contro l’inversione di polarità: Sì.

– Progettazione elettrica: PNP.

– Funzione di uscita: Modalità light-on/dark-on selezionabile.

– Caduta di tensione massima all’uscita di commutazione DC: 2,5 V.

– Corrente nominale permanente dell’uscita di commutazione DC: 100 mA.

– Frequenza di commutazione DC: 1000 Hz.

– Protezione contro i cortocircuiti: Sì, di tipo pulsato.

– Portata: 2…200 mm (su carta bianca 200 x 200 mm).

– Portata su oggetto bianco (90% di remissione): 2…200 mm.

– Portata su oggetto grigio (18% di remissione): 4…200 mm.

– Portata su oggetto nero (6% di remissione): 8…200 mm.

– Regolazione della portata: Sì.

– Diametro massimo del punto luminoso: 8 mm (a distanza massima).

– Soppressione dello sfondo disponibile: Sì.

– Temperatura ambiente: -25…60 °C.

– Grado di protezione: IP65; IP67.

– Materiali: Alloggiamento in ABS e PPSU; filettatura del connettore in ottone rivestito; guarnizione in EPDM.

– Materiale della lente: PMMA.

– Allineamento della lente: Lente laterale.

– Connessione: Connettore M8 a 4 pin.

Applicazioni

Il sensore IFM O6H203 è particolarmente adatto per applicazioni industriali che richiedono un rilevamento preciso degli oggetti in spazi ristretti e in presenza di sfondi riflettenti. È ideale per l’automazione di processi, il controllo di qualità e altre applicazioni dove la precisione e l’affidabilità sono essenziali.

Note

Per ulteriori dettagli tecnici e informazioni sull’installazione, si consiglia di consultare la scheda tecnica ufficiale fornita dal produttore.
