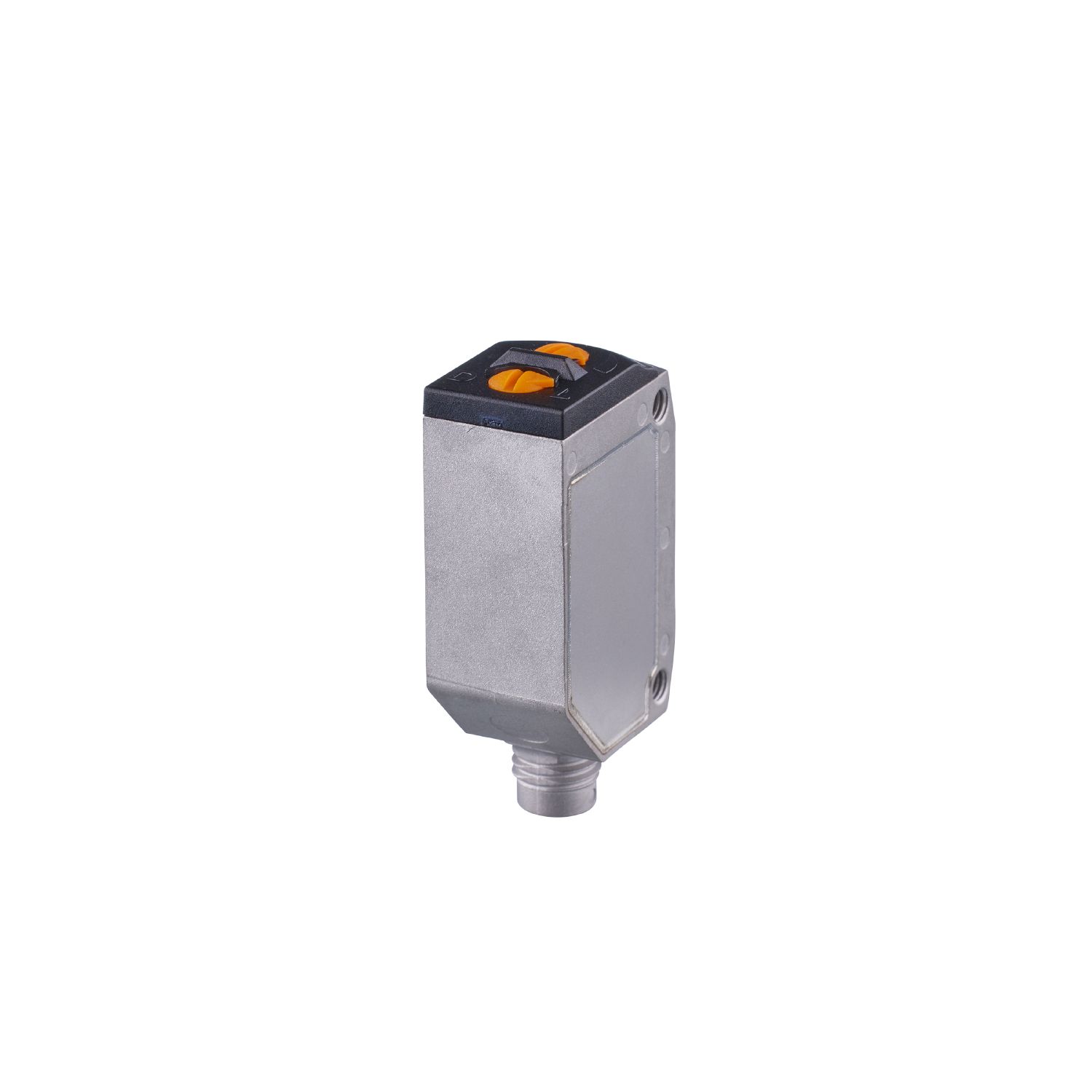

IFM O6H303

Descrizione del Prodotto

Il sensore fotoelettrico a riflessione diffusa IFM O6H303 è progettato per applicazioni industriali che richiedono un rilevamento preciso con soppressione dello sfondo. Grazie al suo robusto alloggiamento in acciaio inossidabile, è ideale per l’uso nell’industria alimentare e delle bevande, resistendo a pulizie ad alta pressione con agenti aggressivi. Offre una soppressione dello sfondo particolarmente immune alle interferenze, anche in presenza di sfondi altamente riflettenti, e consente una regolazione intuitiva della portata e della funzione di uscita.

Caratteristiche del Prodotto

– Tipo di luce: luce rossa
– Alloggiamento: rettangolare
– Caratteristica speciale: soppressione dello sfondo
– Principio di funzionamento: sensore a riflessione diffusa

Dati Elettrici

– Tensione di esercizio: 10…30 V DC
– Consumo di corrente: 22 mA (a 24 V)
– Classe di protezione: III
– Protezione contro l’inversione di polarità: sì
– Tipo di luce: luce rossa
– Lunghezza d’onda: 633 nm

Uscite

– Progettazione elettrica: PNP
– Funzione di uscita: modalità luce accesa/buia accesa (selezionabile)
– Caduta di tensione massima all’uscita di commutazione DC: 2,5 V
– Corrente nominale permanente dell’uscita di commutazione DC: 100 mA
– Frequenza di commutazione DC: 1000 Hz
– Protezione contro i cortocircuiti: sì
– Tipo di protezione contro i cortocircuiti: pulsata

Zona di Rilevamento

– Portata: 2…200 mm (carta bianca 200 x 200 mm)
– Portata su oggetto bianco (90% remissione): 2…200 mm
– Portata su oggetto grigio (18% remissione): 4…200 mm
– Portata su oggetto nero (6% remissione): 8…200 mm
– Portata regolabile: sì
– Diametro massimo del punto luminoso: 8 mm
– Dimensioni del punto luminoso riferite alla portata massima
– Soppressione dello sfondo disponibile: sì

Condizioni Operative

– Temperatura ambiente: -25…80 °C
– Protezione: IP 65; IP 67; IP 68; IP 69K

Test / Approvazioni

– EMC: EN 60947-5-2
– MTTF: 708 anni
– Approvazione UL: UL Approval no. E001

Dati Meccanici

– Peso: 34,3 g
– Alloggiamento: rettangolare
– Dimensioni: 41,3 x 13 x 21 mm
– Materiali: alloggiamento in acciaio inossidabile (316L/1.4404); plastica: PPSU; guarnizione: EPDM
– Materiale della lente: PMMA
– Allineamento della lente: lente laterale
– Coppia di serraggio: 1 Nm (viti)

Display / Elementi Operativi

– Display: stato di commutazione 1 x LED, giallo; operazione 1 x LED, verde

Connessione Elettrica

– Connessione: connettore M8 a 4 poli

Note

– Tensione di esercizio “supply class 2” secondo cULus
– Quantità per confezione: 1 pezzo
