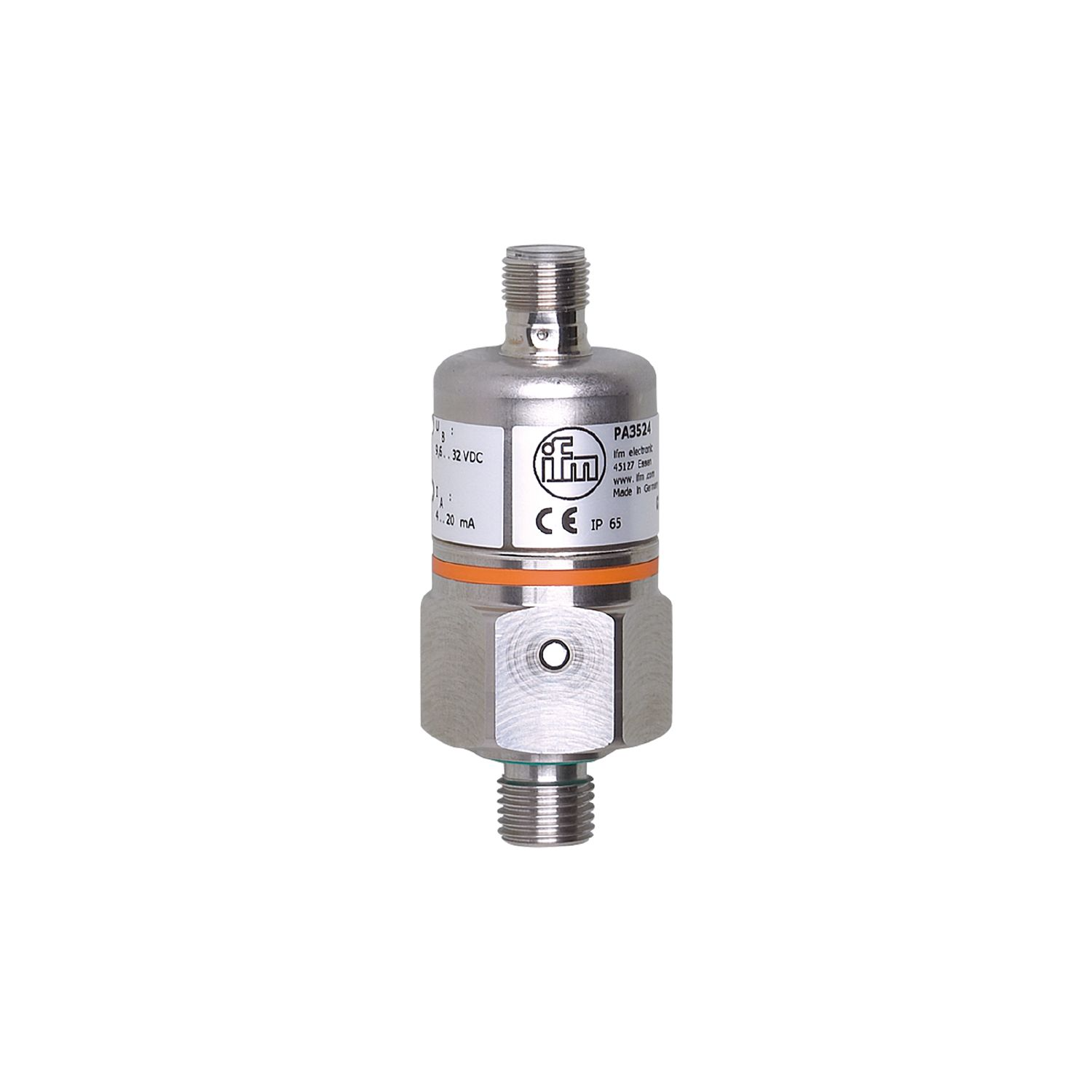

IFM PA3524

Descrizione del Prodotto

Il trasmettitore di pressione IFM PA3524 offre un segnale di uscita lineare preciso da 4 a 20 mA, garantendo alta ripetibilità e un basso errore di linearità. La sua robusta custodia in acciaio inossidabile è progettata per resistere a condizioni industriali difficili, assicurando stabilità a lungo termine grazie a una protezione efficace contro i sovraccarichi. Inoltre, supporta un ampio intervallo di temperature operative.

Caratteristiche del Prodotto

– Numero di uscite analogiche: 1
– Campo di misura: 0…10 bar (0…145 psi; 0…1000 kPa; 0…1 MPa)
– Connessione al processo: G 1/4 filettatura esterna; filettatura interna M5
– Applicazione: per applicazioni industriali
– Media: liquidi e gas
– Temperatura del fluido: -25…90 °C (su richiesta: -40…90 °C)
– Tipo di pressione: pressione relativa

Dati Elettrici

– Tensione di alimentazione: 9,6…32 V DC
– Classe di protezione: III
– Protezione contro l’inversione di polarità: sì

Uscite

– Numero totale di uscite: 1
– Segnale di uscita: segnale analogico
– Uscita analogica in corrente: 4…20 mA
– Carico massimo: 720 Ω (Ub = 24 V; (Ub – 9,6 V) / 20 mA)
– Protezione contro il sovraccarico: sì

Precisione / Deviazione

– Ripetibilità: < 0,1% del campo di misura (con variazioni di temperatura < 10 K)
– Deviazione dalla caratteristica: < ± 0,25% (BFSL) / < ± 0,5% (LS)
– Stabilità a lungo termine: < ± 0,05% del campo di misura (su 6 mesi)
– Coefficiente di temperatura del punto zero: < ± 0,1% del campo di misura per 10 K (0…80 °C)
– Coefficiente di temperatura del campo di misura: < ± 0,2% del campo di misura per 10 K (0…80 °C)

Tempi di Risposta

– Tempo di risposta dell’uscita analogica: 3 ms

Condizioni Operative

– Temperatura ambiente: -25…80 °C
– Temperatura di stoccaggio: -40…100 °C
– Grado di protezione: IP 65

Test / Approvazioni

– EMC: conformità a EN 61000-4-2 (ESD), EN 61000-4-3 (RF irradiato), EN 61000-4-4 (Burst), EN 61000-4-6 (RF condotto)
– Resistenza agli urti: 50 g (11 ms) secondo DIN EN 60068-2-27
– Resistenza alle vibrazioni: 20 g (10…2000 Hz) secondo DIN EN 60068-2-6
– MTTF: 506 anni

Dati Meccanici

– Peso: 217 g
– Materiali: acciaio inossidabile (1.4404 / 316L); FKM; PA; EPDM/X
– Materiali a contatto con il fluido: acciaio inossidabile (1.4305 / 303); ceramica; guarnizione: FKM DIN 3869-14
– Numero minimo di cicli di pressione: 100 milioni
– Connessione al processo: G 1/4 filettatura esterna; filettatura interna M5

Connessione Elettrica

– Connessione: connettore M12; codifica: A; contatti: dorati
