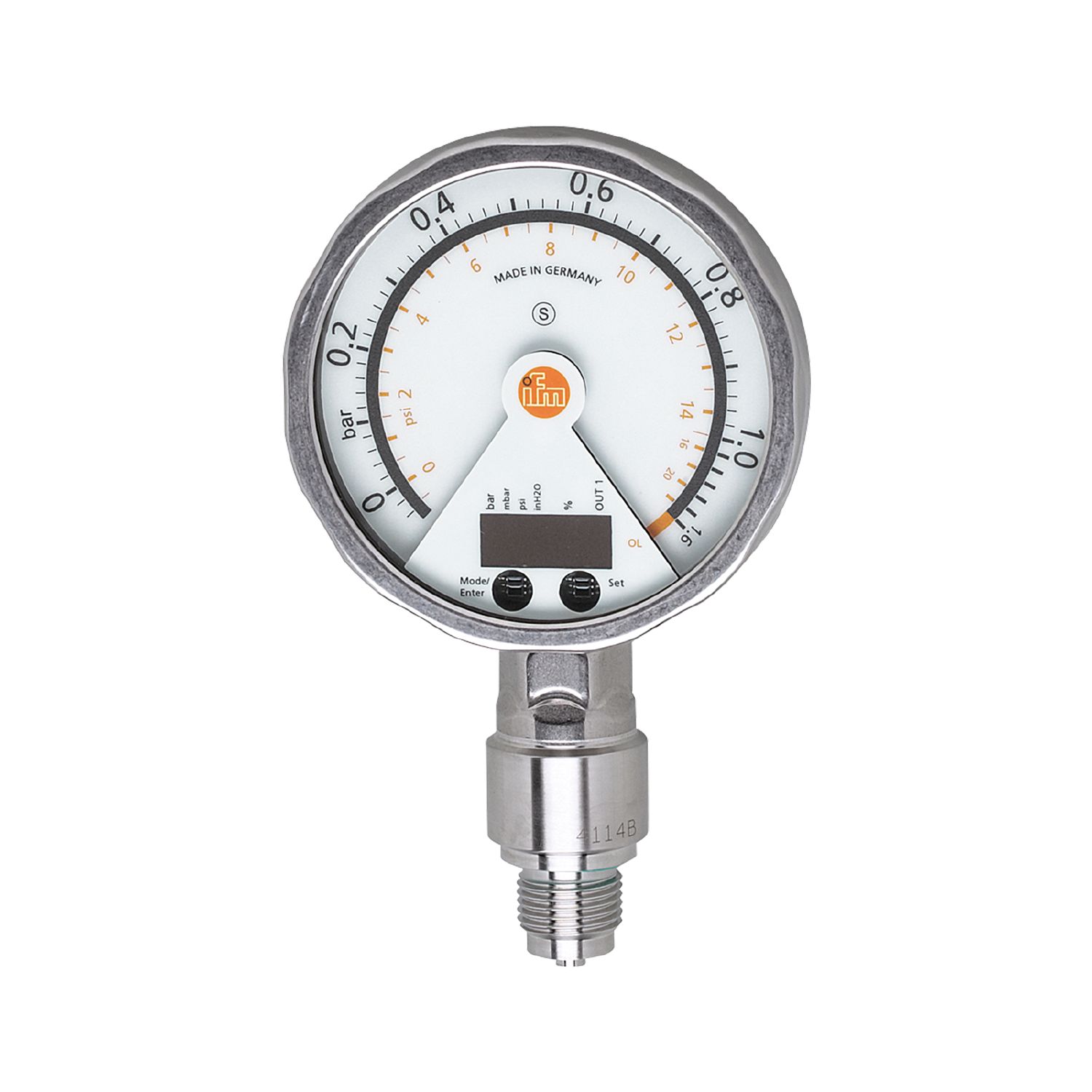

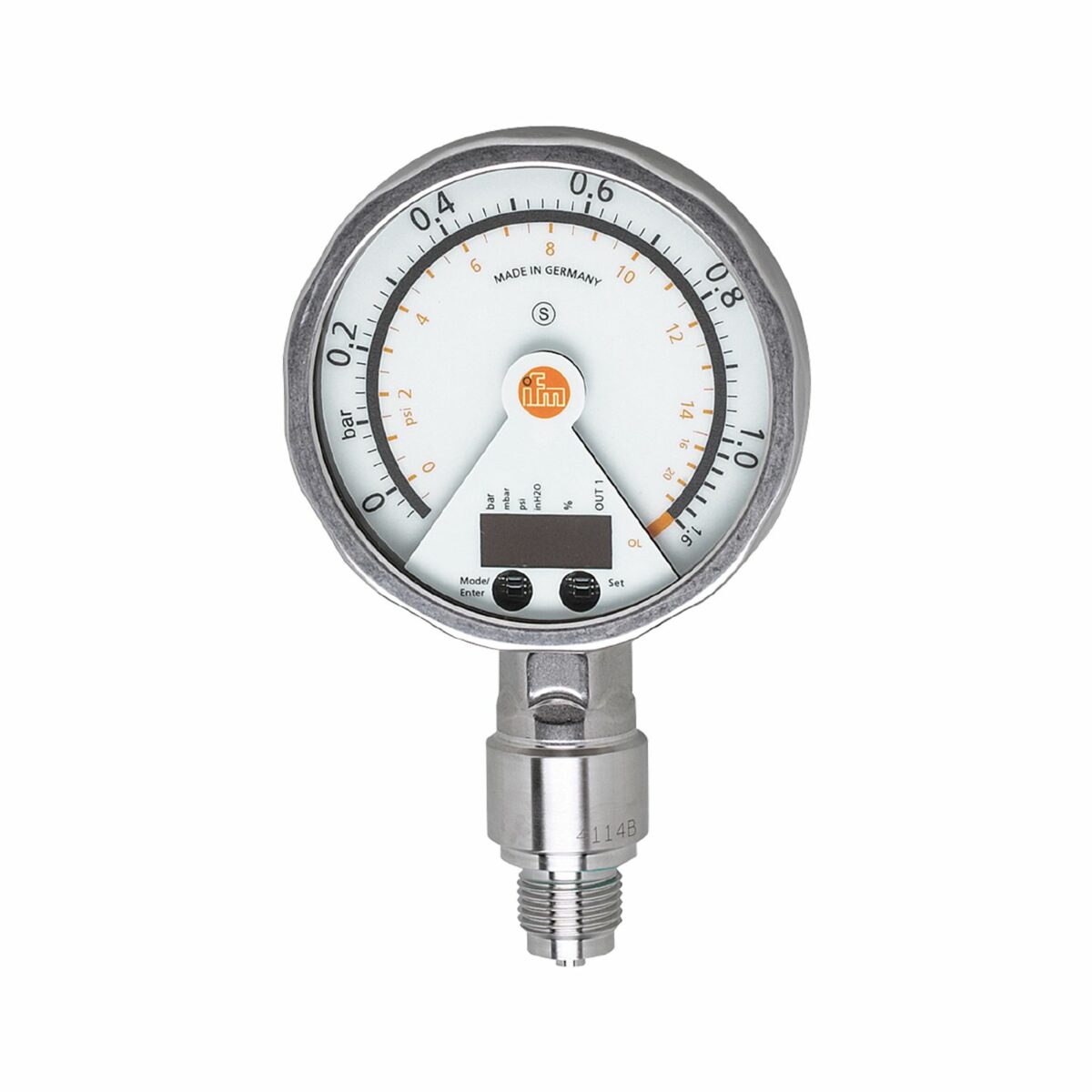

IFM PG2457

Descrizione del Prodotto

Il sensore di pressione IFM PG2457 è progettato per applicazioni industriali, offrendo una misurazione precisa della pressione relativa in un intervallo da -0,05 a 1 bar. È dotato di un display analogico rotabile a 350° e di un display alfanumerico a 4 cifre per una lettura chiara dei valori misurati.

Caratteristiche Principali

– Campo di misura: -0,05…1 bar (-50…1000 mbar; -0,72…14,5 psi)

– Tipo di pressione: Pressione relativa

– Uscite: 1 uscita digitale (PNP/NPN) e 1 uscita analogica (4…20 mA, invertibile e scalabile)

– Connessione di processo: Filettatura esterna G 1/2

– Materiali a contatto con il fluido: Acciaio inox (1.4404 / 316L), ceramica (Al2O3), FKM

– Temperatura del fluido: -25…80 °C

– Grado di protezione: IP67, IP69K

Dati Elettrici

– Tensione di alimentazione: 18…32 V DC

– Consumo di corrente: <70 mA (a 24 V)

– Classe di protezione: III

– Protezione contro l’inversione di polarità: Sì

– Tempo di ritardo all’accensione: 6 s

– Watchdog integrato: Sì

Uscite

– Numero totale di uscite: 2

– Segnale di uscita: Segnale di commutazione e segnale analogico (configurabili)

– Design elettrico: PNP/NPN

– Numero di uscite digitali: 1

– Funzione di uscita: Normalmente aperto/chiuso (configurabile)

– Caduta di tensione massima uscita di commutazione DC: 2 V

– Corrente permanente nominale uscita di commutazione DC: 250 mA

– Frequenza di commutazione DC: 75 Hz

– Numero di uscite analogiche: 1

– Uscita di corrente analogica: 4…20 mA, invertibile e scalabile

– Carico massimo: (Ub – 10 V) / 20 mA

– Protezione contro i cortocircuiti: Sì

– Tipo di protezione contro i cortocircuiti: Pulsata

– Protezione contro il sovraccarico: Sì

Precisione e Deviazioni

– Precisione del punto di commutazione: ±0,5% del fondo scala (Turn down 1:1)

– Ripetibilità: ±0,1% del fondo scala (con variazioni di temperatura <10 K; Turn down 1:1)

– Deviazione delle caratteristiche: ±0,25% (BFSL) / ±0,5% (LS) del fondo scala (Turn down 1:1; BFSL = Best Fit Straight Line)

– Deviazione dell’isteresi: ±0,25% del fondo scala (Turn down 1:1)

– Stabilità a lungo termine: ±0,1% del fondo scala (Turn down 1:1; per 6 mesi)

– Coefficiente di temperatura del punto zero: ±0,2% del fondo scala per 10 K (0…70 °C)

– Coefficiente di temperatura del fondo scala: ±0,2% del fondo scala per 10 K (0…70 °C)

Tempi di Reazione

– Tempo di risposta: <9 ms

– Smorzamento per l’uscita di commutazione (dAP): 0,01…30 s

– Smorzamento per l’uscita analogica (dAA): 0,01…30 s

– Tempo di risposta a gradino uscita analogica: 28 ms

Condizioni Operative

– Temperatura ambiente: -20…80 °C

– Temperatura di stoccaggio: -40…100 °C

– Grado di protezione: IP67, IP69K

Dati Meccanici

– Peso: 566,6 g

– Materiali: Acciaio inox (1.4404 / 316L), PA, FKM, PTFE; vetro di visualizzazione: vetro di sicurezza laminato 4 mm

– Materiali (parti a contatto con il fluido): Al2O3 (ceramica), FKM, acciaio inox (1.4404 / 316L)

– Cicli di pressione minimi: 100 milioni

– Connessione di processo: Filettatura esterna G 1/2

– Elemento di restrizione integrato: No (può essere installato successivamente)

– Con scala: Sì

Connessione Elettrica

– Connessione: Connettore M12; contatti dorati

Display e Elementi Operativi

– Unità di visualizzazione: 2 LED verdi

– Stato di commutazione: LED giallo

– Punti di commutazione: Anello LED rosso

– Display funzionale: Display alfanumerico rosso a 4 cifre

– Valori misurati: Display analogico rotabile a 350°, puntatore non visibile quando l’unità è scollegata

– Valori misurati: Display alfanumerico rosso a 4 cifre

Note

– Precisione del punto di commutazione nell’intervallo di visualizzazione esteso: 1,5% del fondo scala

– Quantità per confezione: 1 pezzo

Accessori

– Presa, accessori di montaggio (da ordinare separatamente)

Codice Prodotto

– PG2457

Produttore

– ifm electronic gmbh

Documentazione

– Scheda tecnica disponibile su richiesta
