IFM PG2794

Descrizione del Prodotto

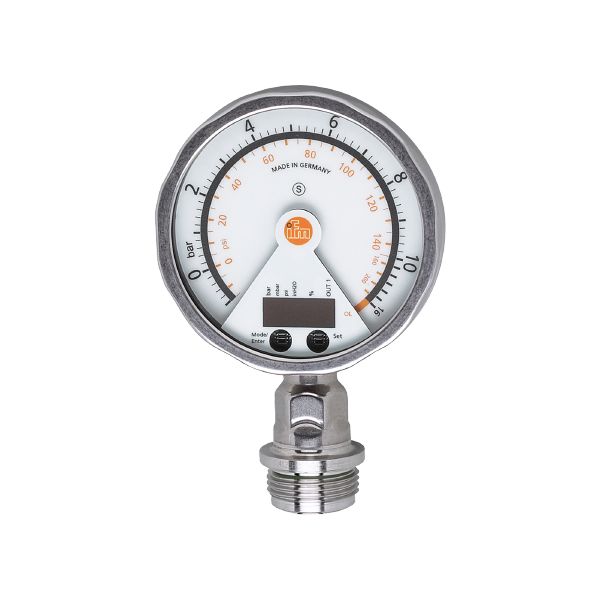

Il sensore di pressione IFM PG2794 combina un display analogico, un interruttore di pressione e un trasmettitore in un unico dispositivo. Offre un’eccellente leggibilità anche a distanza, grazie al display rotante con indicazione a LED del punto di commutazione. La sua costruzione igienica e robusta in acciaio inossidabile lo rende ideale per l’industria alimentare e delle bevande. Inoltre, la connessione al processo a filo è adatta per l’uso in processi CIP e SIP.

Caratteristiche Principali

– Display analogico, interruttore di pressione e trasmettitore in un unico dispositivo.

– Eccellente leggibilità anche a distanza.

– Display rotante con indicazione a LED del punto di commutazione.

– Costruzione igienica e robusta in acciaio inossidabile per l’industria alimentare e delle bevande.

– Connessione al processo a filo per l’uso in processi CIP e SIP.

Dati Tecnici

Segnale di uscita: Segnale di commutazione, segnale analogico (configurabile).

Campo di misura: -1…10 bar (-14,5…145 psi).

Connessione al processo: Connessione filettata G 1 filetto esterno Aseptoflex Vario.

Applicazioni

Caratteristiche speciali: Contatti dorati.

Applicazione: Montaggio a filo per l’industria alimentare e delle bevande.

Media: Fluidi viscosi e liquidi con particelle sospese; liquidi e gas.

Temperatura del fluido: -25…125 °C (145 °C max. 1h).

Pressione di scoppio minima: 150 bar (2175 psi).

Pressione nominale: 50 bar (725 psi).

Tipo di pressione: Pressione relativa; vuoto.

Senza zona morta: Sì.

MAWP (per applicazioni secondo CRN): 50 bar.

Dati Elettrici

Tensione di esercizio: 18…32 V DC.

Consumo di corrente: < 70 mA (a 24 V).

Resistenza di isolamento minima: 100 MΩ (a 500 V DC).

Classe di protezione: III.

Protezione contro l’inversione di polarità: Sì.

Tempo di ritardo all’accensione: 6 s.

Watchdog integrato: Sì.

Ingressi/Uscite

Numero di ingressi e uscite: Numero di uscite digitali: 1; Numero di uscite analogiche: 1.

Uscite

Numero totale di uscite: 2.

Segnale di uscita: Segnale di commutazione; segnale analogico (configurabile).

Design elettrico: PNP/NPN.

Numero di uscite digitali: 1.

Funzione di uscita: Normalmente aperto/normalmente chiuso (parametrizzabile).

Caduta di tensione massima dell’uscita di commutazione DC: 2 V.

Corrente continua nominale dell’uscita di commutazione DC: 250 mA.

Frequenza di commutazione DC: 50 Hz.

Numero di uscite analogiche: 1.

Uscita analogica in corrente: 4…20 mA, invertibile (scalabile).

Carico massimo: (Ub – 10 V) / 20 mA.

Protezione contro i cortocircuiti: Sì.

Tipo di protezione contro i cortocircuiti: Pulsata.

Protezione contro i sovraccarichi: Sì.

Campo di Misura/Impostazione

Campo di misura: -1…10 bar (-14,5…145 psi).

Punto di commutazione SP: -0,98…16 bar (-14,2…232 psi).

Punto di ripristino rP: -1…15,98 bar (-14,5…231,8 psi).

Punto iniziale analogico: -1…13,5 bar (-14,5…195,7 psi).

Punto finale analogico: 1,5…16 bar.

Incrementi: 0,01 bar (0,1 psi).

Precisione/Deviazioni

Precisione del punto di commutazione: < ± 0,2% (Turn down 1:1).

Ripetibilità: < ± 0,1% (con variazioni di temperatura < 10 K; Turn down 1:1).

Deviazione delle caratteristiche: < ± 0,2% (Turn down 1:1; linearità, inclusa isteresi e ripetibilità; impostazione del valore limite secondo DIN EN IEC 62828-1).

Deviazione di linearità: < ± 0,15% (Turn down 1:1).

Deviazione di isteresi: < ± 0,15% (Turn down 1:1).

Stabilità a lungo termine: < ± 0,1% (Turn down 1:1; per anno).

Coefficiente di temperatura del punto zero: < ± 0,05% del campo di misura / 10 K (0…70 °C).

Coefficiente di temperatura del campo: < ± 0,15% del campo di misura / 10 K (0…70 °C).

Tempi di Risposta

Tempo di risposta: <
