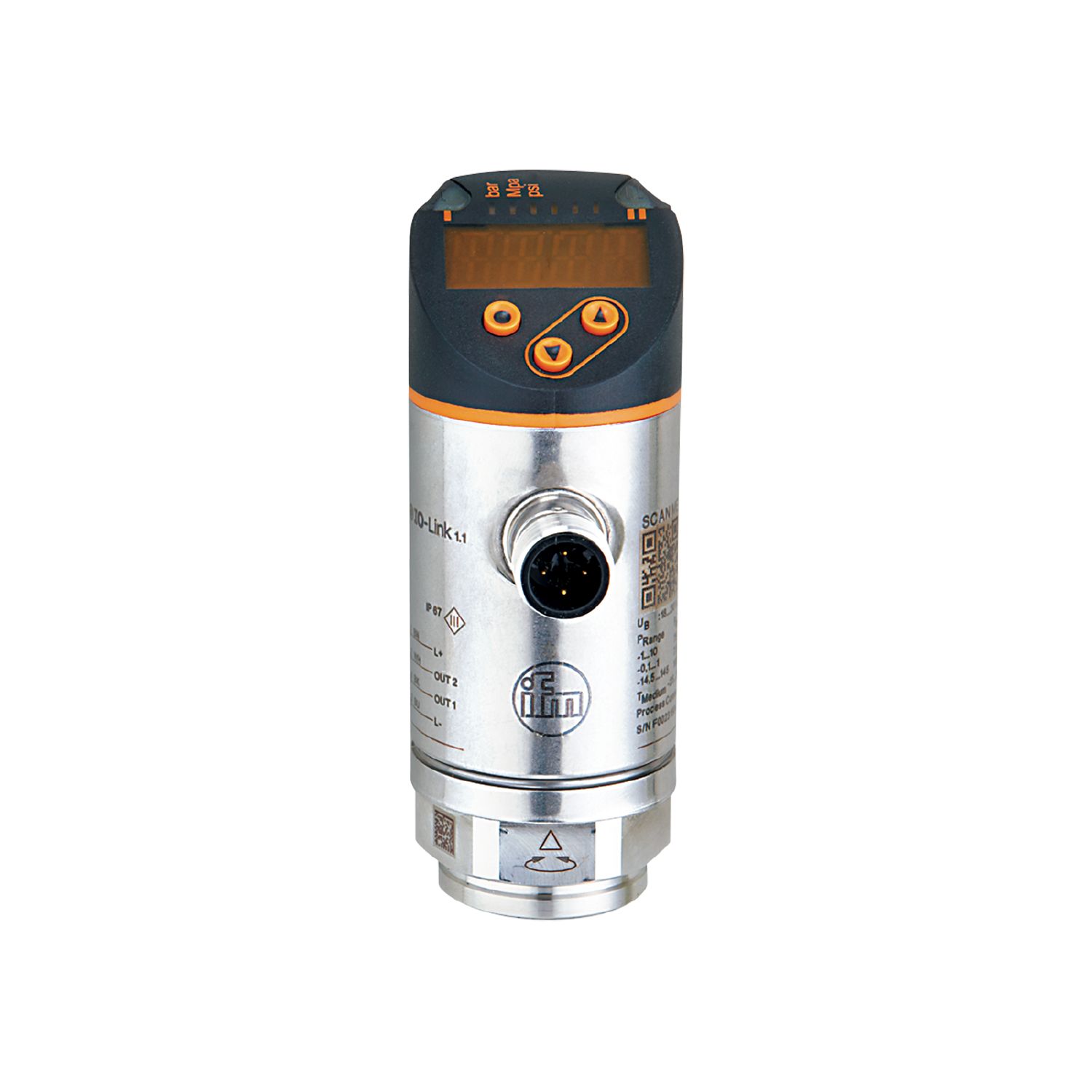

IFM PN7071

Ecco la scheda tecnica del sensore di pressione IFM PN7071:

Descrizione Generale

Il sensore di pressione IFM PN7071 è progettato per il monitoraggio dinamico della pressione in applicazioni di automazione industriale e controllo di processo. Dotato di una cella di misura a film sottile metallico, offre alta precisione, affidabilità a lungo termine e integrazione con sistemi PLC moderni grazie al supporto IO-Link v1.1.

Specifiche Tecniche

Modello: PN7071

Produttore: IFM

Serie: PN Series

Tipo di Sensore: Sensore di pressione relativa

Campo di Misura: 0…250 bar | 0…3620 psi | 0…25 MPa

Connessione al Processo

Filettatura interna G 1/4″

Coppia di Serraggio: 25…35 Nm

Caratteristiche Elettriche

Tensione di Alimentazione: 18–30 VDC (SELV/PELV)

Consumo di Corrente: < 35 mA

Resistenza di Isolamento: ≥100 MΩ (500 VDC)

Classe di Protezione: III

Tempo di Avvio: < 0,3 s

Protezione da Inversione di Polarità, Sovraccarico e Cortocircuito: Sì (pulsata)

Connessione Elettrica: 1 × connettore M12 (contatti dorati)

Configurazione delle Uscite

Numero di Uscite Digitali: 2

Tipo di Uscita: Segnale di commutazione / IO-Link (configurabile)

Segnale di Uscita: PNP o NPN (selezionabile)

Funzione di Uscita: NO/NC (parametrizzabile)

Frequenza di Commutazione: < 170 Hz

Caduta di Tensione (DC): ≤2,5 V

Corrente Nominale di Uscita: 150 mA (nominale), 200 mA (≤60°C), 250 mA (≤40°C)

Precisione e Ripetibilità

Accuratezza del Punto di Commutazione: < ±0,5% del fondo scala

Ripetibilità: < ±0,1%

Deviazione delle Caratteristiche: < ±0,25% (BFSL), < ±0,5% (LS)

Deviazione dell’Isteresi: < ±0,25%

Stabilità a Lungo Termine: < ±0,05% ogni 6 mesi

Coefficiente di Temperatura Zero/Span: 0,2% del fondo scala per 10 K (-25…80°C)

Tempi di Risposta e Intervalli

Tempo di Risposta: < 3 ms

Impostazioni di Ritardo (dr, dS): 0–50 s (programmabili)

Impostazioni di Fabbrica (CMPT = 2):

SP: 2…250 bar | 40…3620 psi | 0,2…25 MPa

RP: 1…249 bar | 20…3600 psi | 0,1…24,9 MPa

Incrementi SP/RP: 1 bar | 20 psi | 0,1 MPa

Status_B Alta Risoluzione (CMPT = 3):

SP: 2…250 bar | 30…3626 psi | 0,2…25 MPa

RP: 1…249 bar | 12…3608 psi | 0,1…24,9 MPa

Incrementi SP/RP: 1 bar | 1 psi | 0,1 MPa

Comunicazione IO-Link

Tipo di Interfaccia: IO-Link v1.1

Velocità di Trasmissione: COM2 (38,4 kBaud)

Dati di Processo: 1 analogico, 2 binari

Standard SDCI: IEC 61131-9

Supporto Modalità SIO: Sì

Tipo di Porta Master Richiesta: A (B se il pin 2 non è utilizzato)

ID Dispositivi Supportati: 400 (Fabbrica), 308 (PN7001), 598 (Status_B)

Condizioni Ambientali

Temperatura Ambiente: -25 a +80°C

Temperatura di Stoccaggio: -40 a +100°C

Grado di Protezione: IP65 / IP67

Resistenza agli Urti: 50 g (DIN EN 60068-2-27)

Resistenza alle Vibrazioni: 20 g, 10–2000 Hz (DIN EN 60068-2-6)

Design Meccanico

Materiale del Corpo: Acciaio inossidabile (630/1.4542 & 316L/1.4404), PBT+PC-GF30, PC

Parti a Contatto con il Fluido: Acciaio inossidabile (630/1.4542)

Elemento di Misura: Cella a film sottile metallico

Peso: 239,2 g

Dimensioni: Ø 34 mm × 90,7 mm

Cicli di Pressione (Min.): 100 milioni

Pressione di Scoppio: 1100 bar

Elemento Restrittore: Non integrato (retrofit possibile)

Display e Diagnostica

Display Alfanumerico a 4 cifre: Rosso/verde

Indicatori di Unità: LED verdi (bar/psi/MPa)

LED di Stato: Gialli (uscite di commutazione)

Conformità e Approvazioni

MTTF: 214 anni

Standard EMC:

DIN EN 61000-6-2

DIN EN 61000-6-3

Approvazione UL No.: J003

PED: Pratica ingegneristica consolidata (Fluidi del Gruppo 2; Gruppo 1 su richiesta)

Caratteristiche Principali e Vantaggi

✅ Doppia Uscita con IO-Link: Configurazione flessibile per comunicazione analogica e digitale.

✅ Cella a Film Sottile Metallico: Resistente a media aggressivi con eccellente stabilità termica.

✅ Tempo di Risposta <3 ms: Garantisce reattività in processi ad alta velocità.

✅ Opzioni di Controllo ad Alta Risoluzione: Impostazioni SP/RP precise ideali per applicazioni di precisione.

✅ Alloggiamento Industriale Robusto: Sigillato IP67 per ambienti difficili.

✅ Display Multicolore Chiaro: Diagnostica di facile lettura per stato immediato sul campo.
