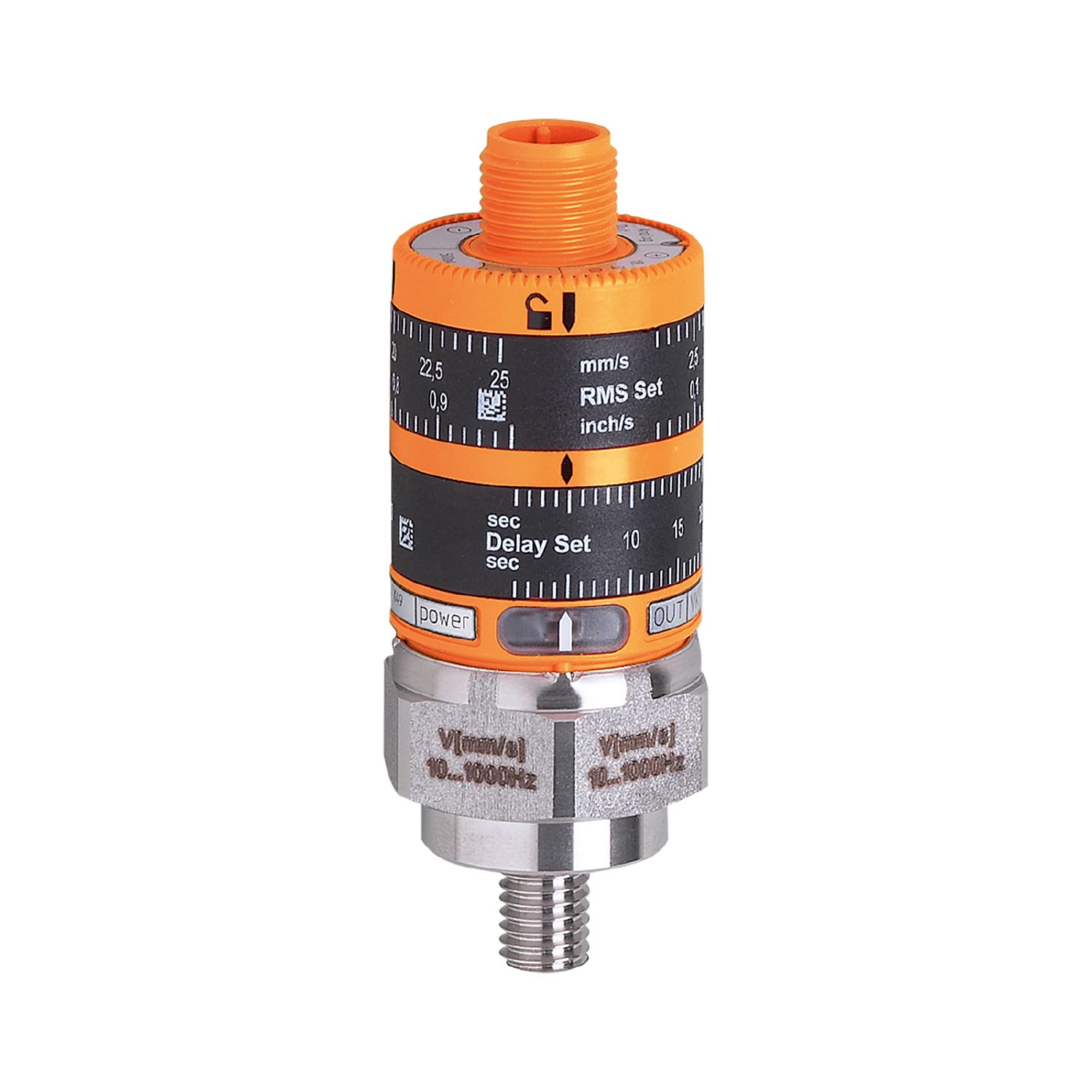

IFM VKV022

Caratteristiche del prodotto

Il sensore di vibrazione IFM VKV022 è progettato per il monitoraggio continuo delle vibrazioni secondo la norma DIN ISO 10816. Offre una configurazione intuitiva del punto di commutazione e dispone di un’uscita analogica per la velocità di vibrazione.

Applicazione

Monitoraggio delle vibrazioni in conformità alla norma DIN ISO 10816.

Dati elettrici

– Tensione di esercizio: 18…32 V DC
– Consumo di corrente: < 50 mA
– Classe di protezione: III
– Tipo di sensore: sistema microelettromeccanico (MEMS)

Ingressi/Uscite

– Numero totale di ingressi e uscite: 2
– Numero di uscite digitali: 1
– Numero di uscite analogiche: 1

Uscite

– Segnale di uscita: segnale di commutazione; segnale analogico
– Progettazione elettrica: PNP
– Funzione di uscita: normalmente chiuso
– Caduta di tensione massima uscita di commutazione DC: 2 V
– Corrente nominale permanente dell’uscita di commutazione DC: 500 mA
– Uscita analogica in corrente: 4…20 mA
– Carico massimo: 500 Ω
– Protezione contro il cortocircuito: sì
– Tipo di protezione contro il cortocircuito: pulsata
– Protezione contro il sovraccarico: sì

Campo di misura/impostazione

– Campo di misura delle vibrazioni: 0…50 mm/s (RMS)
– Intervallo di frequenza: 10…1000 Hz
– Numero di assi di misura: 1

Precisione/Deviazioni

– Errore di misura: < ±3% del valore finale
– Deviazione di linearità: 0,25%

Tempi di risposta

Tempo di risposta: 1…60 s

Software/Programmazione

Regolazione del punto di commutazione tramite anello di impostazione.

Condizioni operative

– Temperatura ambiente: -25…80 °C
– Temperatura di stoccaggio: -25…80 °C
– Protezione: IP67

Test/Omologazioni

– EMC:
– EN 61000-4-2 ESD 4 kV CD / 8 kV AD
– EN 61000-4-3 HF irradiato 10 V/m
– EN 61000-4-4 Burst 2 kV
– EN 61000-4-6 HF condotto 10 V
– Resistenza agli urti: 400 g
– MTTF: 510 anni

Dati meccanici

– Peso: 115 g
– Tipo di montaggio: M8 x 1,25
– Materiali: PBT; PC; FKM; acciaio inossidabile (316L/1.4404)
– Coppia di serraggio: 15 Nm

Display/Elementi operativi

– Display:
– LED di funzionamento, verde
– LED di stato di commutazione, giallo
– Con scala: sì
– Elementi operativi: anello di impostazione

Connessione elettrica

Connettore: 1 x M12; codifica: A
