LEGRIS 31020800

Descrizione del Prodotto

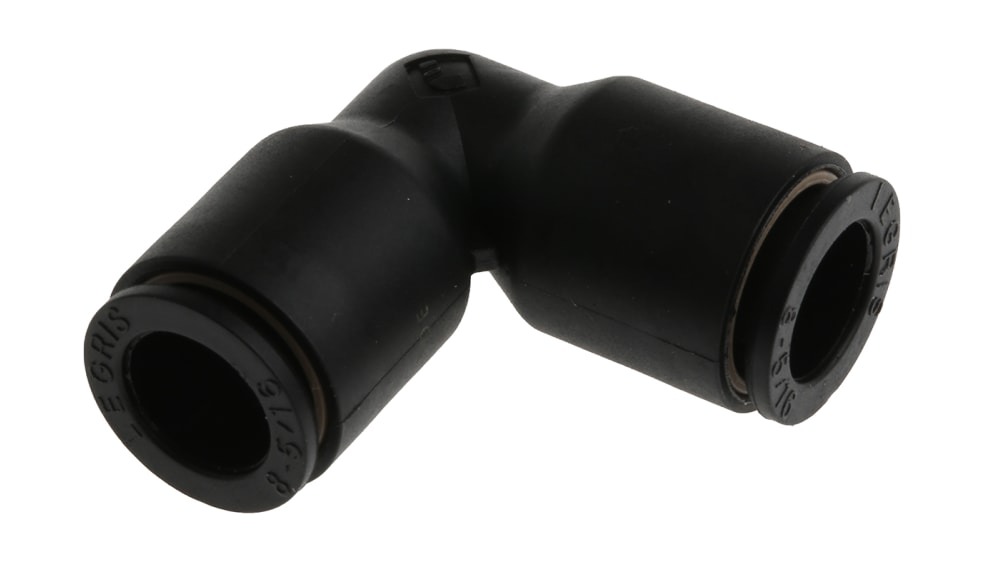

Il raccordo a innesto rapido Legris 31020800 è un gomito di unione progettato per collegare due tubi di diametro esterno 5/16″ (circa 8 mm) a un angolo di 90°. Realizzato in nylon nero rinforzato con fibra di vetro, offre resistenza e durata elevate. La guarnizione è in nitrile (NBR), mentre il pulsante di rilascio è in polipropilene, garantendo una connessione sicura e una facile disconnessione senza l’uso di attrezzi.

Caratteristiche Principali

– **Tenuta Positiva**: La tenuta e il bloccaggio avvengono istantaneamente all’inserimento del tubo.

– **Riutilizzabile**: Consente numerosi cicli di connessione e disconnessione senza compromettere le prestazioni.

– **Flusso Completo**: Il raccordo sigilla sul diametro esterno del tubo, garantendo un flusso ottimale senza restrizioni.

Specifiche Tecniche

– **Diametro Esterno del Tubo**: 5/16″ (circa 8 mm)

– **Pressione di Esercizio Massima**: 290 psi (circa 20 bar) a temperatura ambiente

– **Intervallo di Temperatura di Funzionamento**: da -4°F a 175°F (da -20°C a 80°C)

– **Materiale del Corpo**: Nylon nero rinforzato con fibra di vetro

– **Materiale della Guarnizione**: Nitrile (NBR)

– **Materiale del Pulsante di Rilascio**: Polipropilene

– **Compatibilità dei Tubi**: Tubi in nylon semirigido, poliuretano e polietilene

– **Capacità di Vuoto**: Fino a 28″ Hg (99% di vuoto)

Applicazioni

Il raccordo Legris 31020800 è ideale per applicazioni in sistemi pneumatici, automazione industriale, assemblaggio di veicoli, industria alimentare e delle bevande, semiconduttori, macchinari per l’imballaggio e altre applicazioni che richiedono connessioni affidabili e facili da installare.

Note di Sicurezza

– La pressione massima del circuito dipende dal tipo e dal diametro del tubo utilizzato.

– La temperatura di esercizio e la pressione massima sono specificate per condizioni ambientali standard; variazioni possono influire sulle prestazioni.

– Assicurarsi che il raccordo sia compatibile con il fluido e l’ambiente di applicazione.

Installazione

– **Connessione**: Inserire semplicemente il tubo nel raccordo fino a quando non si avverte un “clic” che indica una connessione sicura.

– **Disconnessione**: Premere il pulsante di rilascio verso il raccordo e tirare il tubo per rimuoverlo.

– **Nota**: Non sono necessari attrezzi per la connessione o la disconnessione.

Conformità e Certificazioni

– **Conformità**: Conforme alla norma ISO 14743

– **RoHS**: Conforme alla direttiva RoHS

– **Data Coding**: Codifica della data per garantire qualità e tracciabilità

Dimensioni

– **Lunghezza**: 25 mm

– **Altezza**: 30 mm

– **Larghezza**: 60 mm

– **Peso**: 11 g

Codici e Riferimenti

– **Codice Produttore**: 31020800

– **Codice EAN**: 0820099206646

– **Codice Doganale**: 73079980

Note Aggiuntive

– **Design Compatto ed Estetico**: Dimensioni ridotte per un risparmio di spazio e un aspetto discreto.

– **Leggerezza**: Riduzione del consumo energetico dei sistemi operativi grazie al peso contenuto.

– **Flessibilità Massima**: Ampia gamma di prodotti per soddisfare diverse esigenze applicative.

– **Tenuta Automatica Garantita**: Sia in applicazioni statiche che dinamiche.
