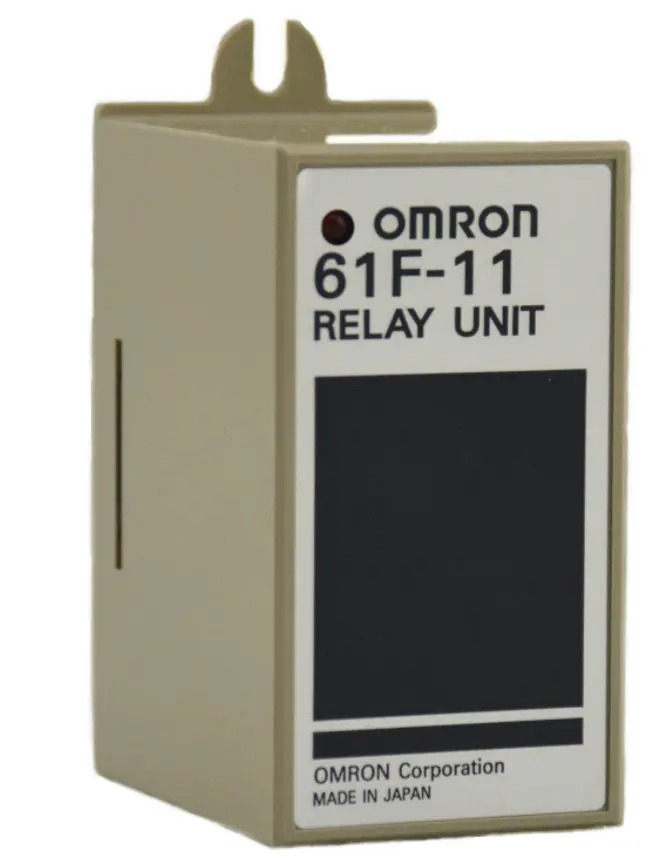

OMRON 61F11

Descrizione del Prodotto

Il regolatore di livello senza galleggiante OMRON 61F-11 è progettato per il controllo automatico dell’approvvigionamento e del drenaggio dell’acqua. Utilizza un metodo di rilevamento conduttivo per monitorare i livelli dei liquidi, eliminando la necessità di componenti meccanici mobili. Questo dispositivo è ideale per applicazioni in cui è richiesta una gestione affidabile e precisa del livello dei liquidi.

Caratteristiche Principali

– **Controllo automatico**: Gestisce automaticamente l’approvvigionamento e il drenaggio dell’acqua, garantendo un funzionamento efficiente.

– **Protezione contro le sovratensioni**: Incorpora un dispositivo di protezione contro le sovratensioni per salvaguardare il sistema da picchi di tensione.

– **Design compatto**: La struttura compatta facilita l’installazione e la manutenzione.

– **Ampia gamma di tensioni di alimentazione**: Supporta tensioni di alimentazione da 100 a 240 VAC, offrendo flessibilità nelle diverse applicazioni.

Specifiche Tecniche

– **Tensione di alimentazione**: 100-240 VAC

– **Consumo di potenza**: Circa 3,2 VA

– **Tensione tra gli elettrodi**: 8 VAC

– **Resistenza di funzionamento**: 0-4 kΩ

– **Resistenza di rilascio**: 15 kΩ

– **Tempo di risposta**: Operazione: massimo 80 ms; Rilascio: massimo 160 ms

– **Uscita di controllo**: 10 A a 250 VAC (a 40°C); 3 A a 250 VAC (a 55°C)

– **Resistenza di isolamento**: 100 MΩ minimo (a 500 VDC) tra i terminali di alimentazione e i terminali degli elettrodi

Applicazioni Tipiche

– **Controllo del livello dell’acqua**: Ideale per serbatoi, pozzi e sistemi di irrigazione.

– **Protezione delle pompe**: Previene il funzionamento a secco delle pompe monitorando i livelli dei liquidi.

– **Sistemi di drenaggio**: Gestisce il drenaggio automatico in impianti di trattamento delle acque reflue.

Accessori Compatibili

– **Elettrodi**: Disponibili in diverse lunghezze e materiali per adattarsi a varie applicazioni.

– **Supporti per elettrodi**: Facilita l’installazione e il posizionamento degli elettrodi.

– **Coperture protettive**: Proteggono gli elettrodi da danni meccanici e contaminazioni.

Note

Per garantire un funzionamento ottimale, è essenziale selezionare elettrodi e accessori appropriati in base all’applicazione specifica. Si consiglia di consultare la documentazione tecnica fornita da OMRON per ulteriori dettagli e istruzioni di installazione.
