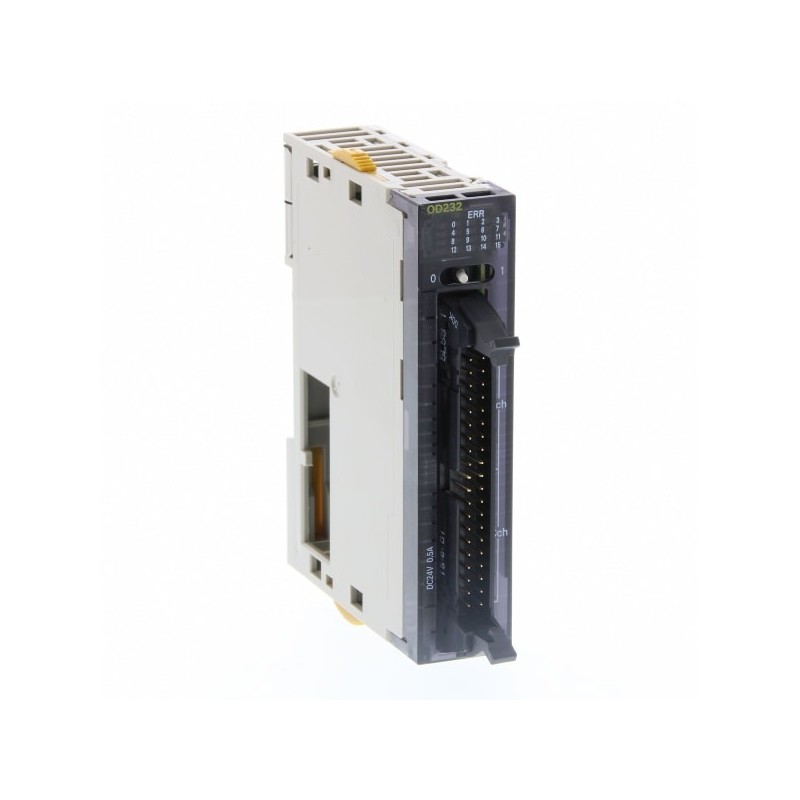

OMRON CJ1WOD232

Descrizione del Prodotto

Il modulo OMRON CJ1W-OD232 è un’unità di uscita digitale della serie CJ1, progettata per fornire un controllo ON/OFF ad alta velocità per dispositivi esterni. Questo modulo riceve i risultati delle istruzioni di uscita dall’unità CPU e controlla lo stato ON/OFF dei dispositivi esterni.

Specifiche Tecniche

– Numero di uscite digitali: 32
– Tipo di uscita digitale: PNP
– Tensione consentita all’uscita: 20,4-26,4 VDC
– Corrente di uscita: 0,5 A per punto
– Tempo di risposta ON: 15 μs
– Tempo di risposta OFF: 80 μs
– Tipo di connessione I/O: Connettore MIL (connettore non incluso)
– Numero di connettori I/O: 1
– Connettore I/O rimovibile: Sì
– Numero di terminali IOV (V+): 2
– Numero di terminali IOG (V-): 2
– Dimensioni (H x L x P): 90 mm x 20 mm x 66,5 mm
– Peso: 65 g

Caratteristiche Principali

– Alta velocità di risposta: Tempi di risposta ON di 15 μs e OFF di 80 μs, ideali per applicazioni che richiedono un controllo rapido.
– Uscite a transistor PNP: Adatte per il controllo di dispositivi esterni con ingressi PNP.
– Connettore MIL: Facilita la connessione con altri dispositivi e sistemi, garantendo una connessione sicura e affidabile.
– Design compatto: Le dimensioni ridotte permettono un’installazione efficiente in spazi limitati.

Applicazioni Tipiche

– Automazione industriale: Controllo di attuatori, valvole e altri dispositivi in sistemi automatizzati.
– Macchinari di produzione: Gestione di processi che richiedono un controllo preciso e rapido delle uscite digitali.
– Sistemi di controllo: Implementazione in sistemi PLC per l’espansione delle capacità di uscita digitale.

Accessori Compatibili

– G70A-ZOC16-4 DC24: Blocco terminale di uscita per relè o SSR, 16 punti, per unità di uscita PNP.
– XW2D-20G6: Blocco terminale I/O generico, presa MIL20, viti M3 con fermo, 20 punti.
– XW2Z-0100DD-L: Cavo di connessione I/O, non schermato, MIL20 a MIL20, 1 m.

Note

Per garantire un funzionamento ottimale e sicuro, è consigliabile consultare il manuale tecnico fornito da OMRON e assicurarsi che l’installazione e l’uso del modulo CJ1W-OD232 siano conformi alle specifiche tecniche e alle normative applicabili.
