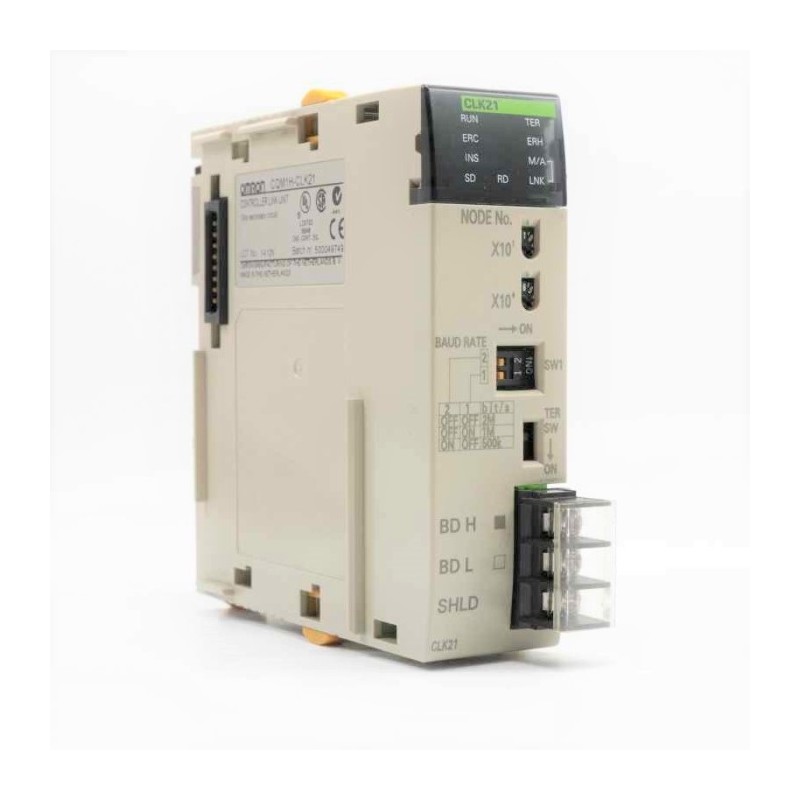

OMRON CQM1HCLK21

Descrizione del Prodotto

Il modulo OMRON CQM1H-CLK21 è un’unità Controller Link progettata per l’integrazione con le CPU CQM1H-CPU51 e CQM1H-CPU61. Questo modulo consente la comunicazione tra PLC attraverso una rete token bus N:N, facilitando lo scambio costante di dati e il trasferimento di messaggi specifici tra i nodi della rete.

Specifiche Generali

– **Modello:** CQM1H-CLK21
– **CPU Compatibili:** CQM1H-CPU51, CQM1H-CPU61
– **Posizione e Numero di Moduli:** Un solo modulo, da collegare tra l’unità di alimentazione e l’unità CPU
– **Consumo di Corrente:** 270 mA a 5 VDC
– **Dimensioni (L × A × P):** 32 × 110 × 107 mm (senza terminali)
– **Peso:** Massimo 170 g

Specifiche di Comunicazione

– **Metodo di Comunicazione:** Token bus N:N
– **Codifica:** Codice Manchester
– **Modulazione:** Codice in banda base
– **Sincronizzazione:** Sincronizzazione a flag (conforme ai frame HDLC)
– **Forma del Percorso di Trasmissione:** Bus multi-drop
– **Velocità di Trasmissione e Distanza Massima:**
– 2 Mbps: 500 m
– 1 Mbps: 800 m
– 500 kbps: 1 km
– **Media:** Cavo a coppie intrecciate schermato specificato
– **Numero di Nodi Massimi:** 32 nodi
– **Funzioni di Comunicazione:** Scambio dati e servizio di messaggi
– **Numero di Parole per Scambio Dati:**
– Area di trasmissione per nodo: massimo 1.000 parole
– Area di scambio dati in un PLC serie CQM1H (invio/ricezione): massimo 8.000 parole
– **Aree di Scambio Dati:** Aree bit (IR, AR, LR, CIO), memoria dati (DM) e memoria dati estesa (EM)
– **Lunghezza del Messaggio:** Massimo 2.012 byte (incluso l’header)

Funzioni RAS (Reliability, Availability, Serviceability)

– **Funzione di Backup del Nodo di Polling**
– **Funzione di Autodiagnosi:** Controllo hardware all’avvio
– **Test di Echoback e Test di Broadcast:** Utilizzando il comando FINS
– **Watchdog Timer**
– **Funzione di Registro degli Errori**

Controllo degli Errori

– **Controllo del Codice Manchester**
– **Controllo CRC:** CCITT X16 + X12 + X5 + 1

Per ulteriori dettagli, si prega di consultare la scheda tecnica ufficiale di OMRON.
