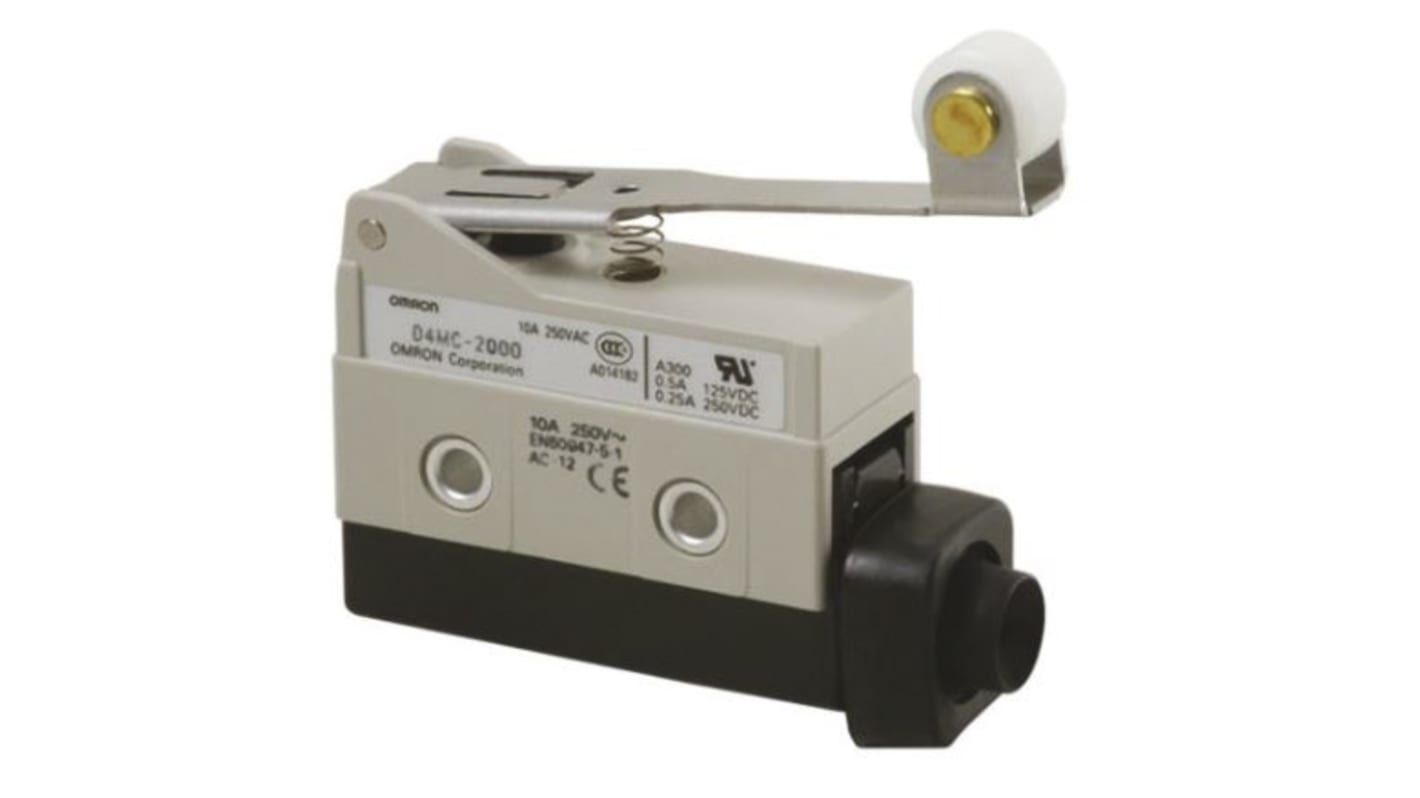

OMRON D4MC2000

Descrizione del Prodotto

L’OMRON D4MC-2000 è un interruttore di finecorsa economico e ad alta utilità, caratterizzato da un attuatore a leva con rullo a cerniera. Questo dispositivo è progettato per applicazioni che richiedono elevata precisione e lunga durata operativa.

Caratteristiche Principali

– **Struttura**: Interruttore di finecorsa chiuso

– **Attuatore**: Leva a cerniera con rullo (diametro 12,7 mm x 7,5 mm)

– **Forma del contatto**: SPDT (Single Pole Double Throw)

– **Grado di protezione**: IP67, garantendo resistenza alla polvere e all’acqua

Specifiche Elettriche

– **Carico nominale (AC)**:

– Carico resistivo: 10 A a 125 VAC, 10 A a 250 VAC, 3 A a 480 VAC

– Carico induttivo: 10 A a 125 VAC, 10 A a 250 VAC, 2,5 A a 480 VAC

– **Carico nominale (DC)**:

– Carico resistivo: 10 A a 8 VDC, 10 A a 14 VDC, 6 A a 30 VDC, 0,5 A a 125 VDC, 0,25 A a 250 VDC

– Carico induttivo: 6 A a 8 VDC, 6 A a 14 VDC, 5 A a 30 VDC, 0,05 A a 125 VDC, 0,03 A a 250 VDC

– **Corrente di spunto**: NC: 30 A max.; NO: 15 A max.

Specifiche Meccaniche

– **Forza di azionamento (OF)**: 1,96 N max.

– **Forza di rilascio (RF)**: 0,39 N min.

– **Differenziale di movimento (MD)**: 3 mm max.

– **Oltrecorsa (OT)**: 5 mm min.

– **Posizione operativa (OP)**: 40 ± 1 mm

– **Posizione libera (FP)**: 51 mm max.

Durata Operativa

– **Durata meccanica**: 10.000.000 operazioni minime

– **Durata elettrica**: 500.000 operazioni minime

Condizioni Ambientali

– **Temperatura di esercizio**: da -10°C a +80°C (senza formazione di ghiaccio)

– **Umidità relativa**: dal 35% al 95%

Certificazioni e Conformità

– **Standard approvati**: UL508, CSA C22.2 No.14, CCC (GB/T14048.5)

– **Grado di protezione**: IP67 secondo EN60947-5-1

Dimensioni

– **Altezza**: 62 mm

– **Larghezza**: 21,7 mm

– **Lunghezza**: 70 mm

Note

Le specifiche sopra indicate sono soggette a modifiche senza preavviso. Si consiglia di consultare la documentazione ufficiale OMRON per informazioni aggiornate e dettagliate.
