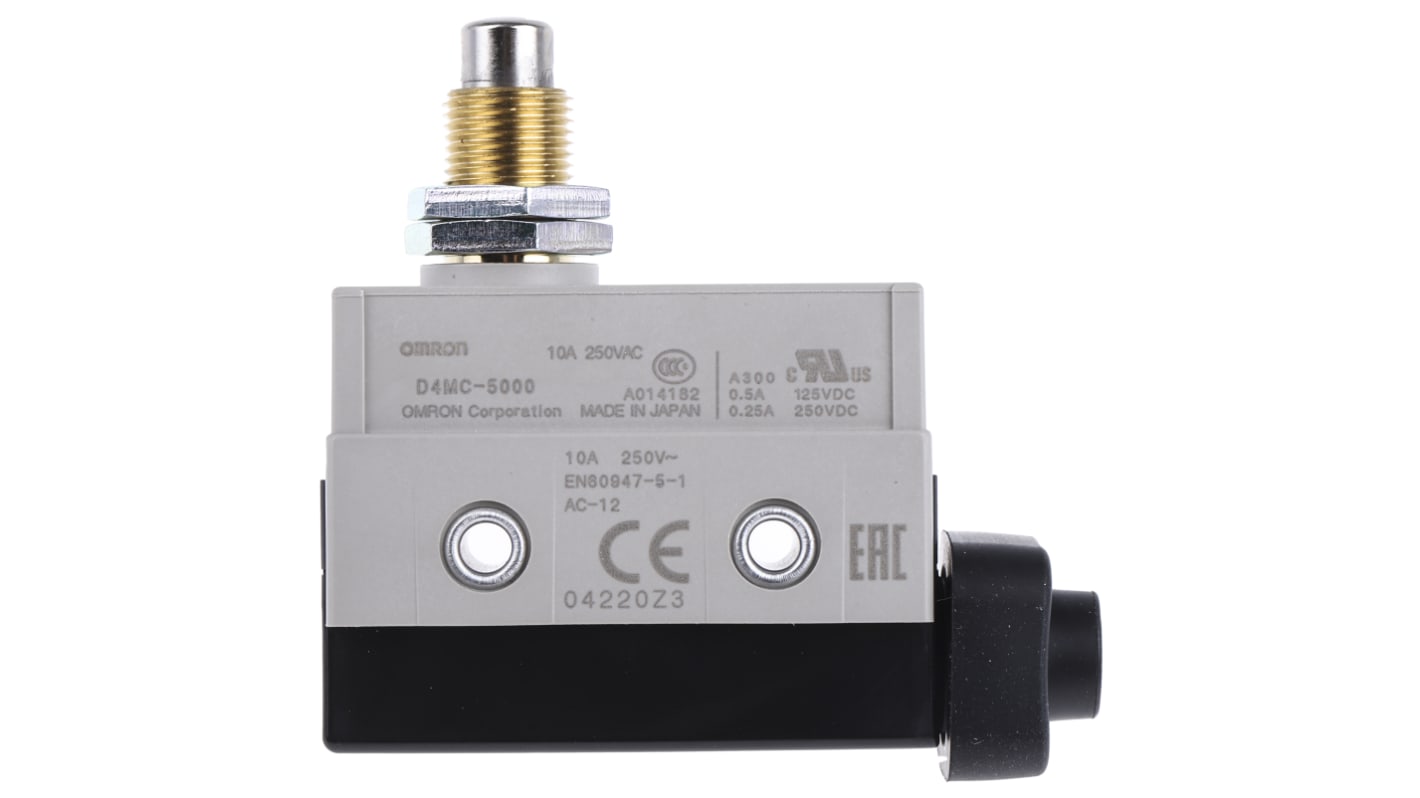

OMRON D4MC5000

Descrizione del Prodotto

L’OMRON D4MC-5000 è un interruttore di finecorsa miniaturizzato con attuatore a pistone per montaggio a pannello. Progettato per offrire alta ripetibilità e durata, è ideale per applicazioni che richiedono elevata resistenza meccanica e protezione contro polvere e gocce d’acqua.

Caratteristiche Principali

– **Tipo di interruttore:** SPDT (Single Pole Double Throw)

– **Attuatore:** Pistone per montaggio a pannello

– **Grado di protezione:** IP67

– **Corrente nominale:** 10 A a 125/250 VAC; 6 A a 30 VDC

– **Durata meccanica:** 10 milioni di operazioni minime

– **Durata elettrica:** 500.000 operazioni minime

Specifiche Elettriche

– **Carico generale (AC):**

– Carico resistivo: 10 A a 125 VAC, 10 A a 250 VAC, 3 A a 480 VAC

– Carico induttivo: 10 A a 125 VAC, 10 A a 250 VAC, 2,5 A a 480 VAC

– **Carico generale (DC):**

– Carico resistivo: 10 A a 8 VDC, 10 A a 14 VDC, 6 A a 30 VDC, 0,5 A a 125 VDC, 0,25 A a 250 VDC

– Carico induttivo: 6 A a 8 VDC, 6 A a 14 VDC, 5 A a 30 VDC, 0,05 A a 125 VDC, 0,03 A a 250 VDC

Specifiche Meccaniche

– **Forza di azionamento (OF):** 5,88 N max.

– **Forza di rilascio (RF):** 0,98 N min.

– **Pre-corsa (PT):** 1,6 mm max.

– **Corsa differenziale (MD):** 0,2 mm max.

– **Oltre-corsa (OT):** 5 mm min.

– **Posizione operativa (OP):** 21,8 ± 1,2 mm

Condizioni Ambientali

– **Temperatura di funzionamento:** Da -10°C a 80°C (senza formazione di ghiaccio)

– **Umidità relativa:** Dal 35% al 95%

Dimensioni

– **Larghezza:** 21,7 mm

– **Lunghezza:** 70 mm

– **Altezza:** 68,8 mm

Certificazioni

– **UL:** UL508, CSA C22.2 No.14

– **CCC (CQC):** GB14048.5

Note

Per ulteriori dettagli e informazioni sulle modalità di installazione, consultare il manuale del prodotto fornito dal produttore.
