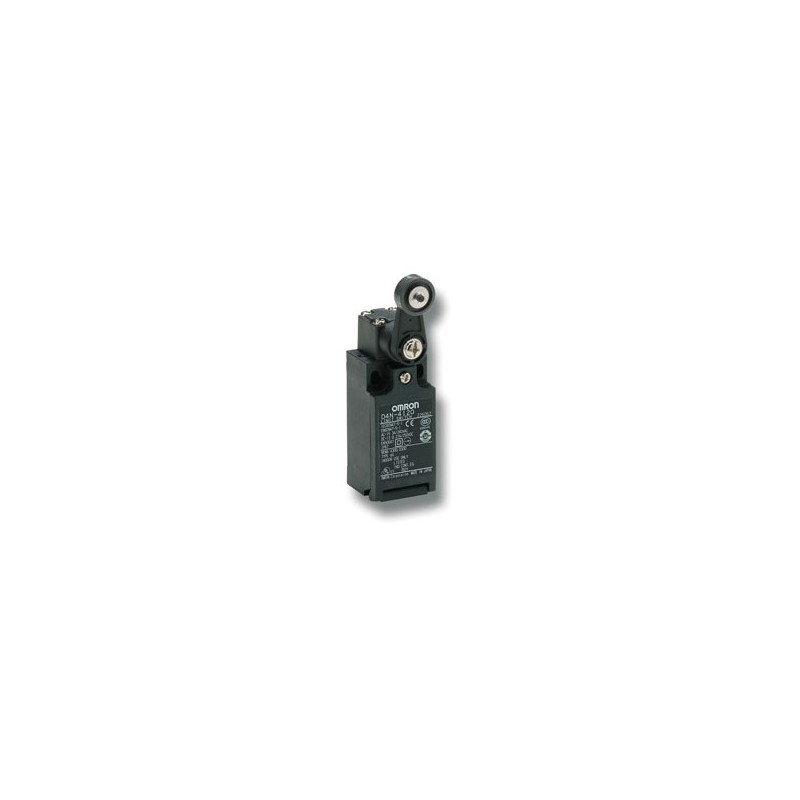

OMRON D4N9B31

Descrizione del Prodotto

L’OMRON D4N-9B31 è un interruttore di finecorsa di sicurezza con attuatore a pistoncino, progettato per applicazioni industriali che richiedono un’elevata affidabilità e sicurezza. Questo modello è dotato di un connettore M12 a 1 ingresso e presenta un meccanismo ad azione lenta con configurazione dei contatti 2NC. ([ia.omron.com](https://www.ia.omron.com/product/item/10957/?utm_source=openai))

Specifiche Tecniche

• Meccanismo di funzionamento: Azione lenta
• Attuatore: Pistoncino in resina di diametro 6 mm
• Configurazione dei contatti: 2NC
• Carico applicabile: Carico generale/Micro carico
• Connettore: M12 a 1 ingresso
• Temperatura ambiente operativa: Da -30°C a 70°C (senza formazione di ghiaccio)
• Umidità ambiente operativa: Massimo 95% RH
• Frequenza operativa permessa: Massimo 30 operazioni al minuto
• Resistenza di contatto (valore iniziale): Massimo 25 mΩ
• Resistenza di isolamento: Minimo 100 MΩ
• Tensione di tenuta all’impulso:
  • Tra terminali della stessa polarità: 2,5 kV
  • Tra terminali di polarità diversa: 4 kV
  • Tra terminali e parti metalliche non in tensione: 6 kV
• Durata meccanica: Minimo 15.000.000 operazioni
• Resistenza alle vibrazioni: Malfunzionamento: 10 a 55 Hz, ampiezza singola di 0,75 mm
• Resistenza agli urti:
  • Distruzione: 1.000 m/s²
  • Malfunzionamento: 300 m/s²
• Grado di protezione: IP67
• Classificazione di protezione contro le scosse elettriche: Classe II (Doppio isolamento)
• Forza di azionamento (OF): Massimo 6,5 N
• Forza di rilascio (RF): Minimo 1,5 N
• Pre-corsa (PT): Massimo 2 mm
• Oltre-corsa (OT): Minimo 4 mm
• Posizione operativa (OP): 18,2 ± 0,5 mm
• Corsa totale (TT): Valore di riferimento 6 mm
• Forza di apertura diretta: Minimo 20 N
• Corsa di apertura diretta: Minimo 3,2 mm

([ia.omron.com](https://www.ia.omron.com/product/item/10957/?utm_source=openai))

Dimensioni

Le dimensioni del D4N-9B31 sono le seguenti:

• Larghezza: 31 mm
• Lunghezza: 30 mm
• Altezza: 73,2 mm

([sonepar.it](https://www.sonepar.it/catalog/it-it/products/omron-omrd4n9b31-fc-mecc-conm12-2nc-lento-pulsante-000000000000940228?utm_source=openai))

Configurazione dei Circuiti

Il D4N-9B31 presenta una configurazione dei contatti 2NC ad azione lenta, garantendo un’interruzione sicura del circuito in applicazioni di sicurezza industriale. ([ia.omron.com](https://www.ia.omron.com/product/item/10957/?utm_source=openai))

Applicazioni

Questo interruttore di finecorsa è ideale per la rilevazione meccanica di posizione in applicazioni di sicurezza, grazie al suo design versatile e alla custodia in plastica che lo rendono adatto per tutte le applicazioni standard di rilevamento di posizione meccanica. ([proax.ca](https://proax.ca/en/product/123399/omrd4n9b31?utm_source=openai))

Certificazioni

Il D4N-9B31 è conforme alle seguenti normative:

• EN115-1
• EN81-1
• EN81-2
• ISO 14119

Inoltre, è certificato secondo gli standard UL, EN (TÜV) e CCC. ([proax.ca](https://proax.ca/en/product/123399/omrd4n9b31?utm_source=openai))
