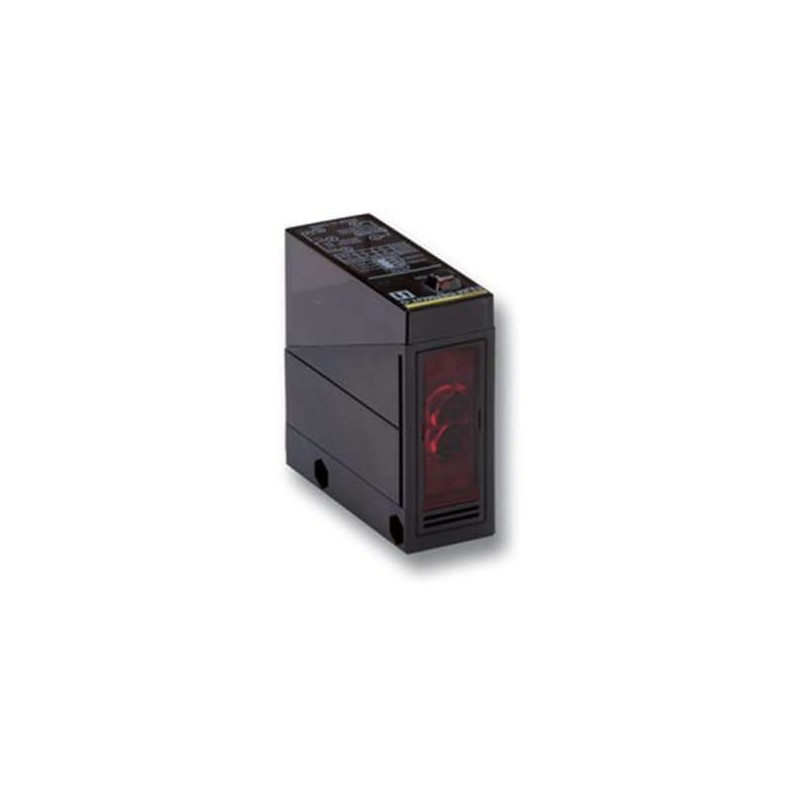

OMRON E3JMDS70M4G

Descrizione del Prodotto

Il sensore fotoelettrico OMRON E3JM-DS70M4-G è un dispositivo a riflessione diffusa progettato per rilevare oggetti fino a una distanza di 700 mm. È dotato di un’uscita a relè e supporta alimentazioni sia in corrente alternata che continua.

Caratteristiche Principali

– Metodo di rilevamento: Riflessione diffusa
– Distanza di rilevamento: 700 mm
– Tipo di uscita: Relè (SPDT)
– Modalità di funzionamento: Selezionabile tra Light-ON e Dark-ON
– Tempo di risposta: 30 ms
– Sorgente luminosa: LED a infrarossi (940 nm)
– Metodo di connessione: Morsettiera
– Materiale della custodia: ABS
– Grado di protezione: IP66
– Tensione di alimentazione: 12-240 VDC o 100-240 VAC
– Metodo di regolazione: Regolazione manuale con singolo giro
– Dimensioni: 25 mm (larghezza) x 65 mm (altezza) x 75 mm (profondità)
– Peso: Circa 160 g (incluso imballaggio)

Specifiche Tecniche

– Distanza di rilevamento: 700 mm su carta bianca 200 x 200 mm
– Distanza differenziale: Massimo 20% della distanza di rilevamento
– Tensione di alimentazione: 100-240 VAC ±10% 50/60 Hz; 24-240 VDC ±10% con ripple (p-p) massimo del 10%
– Consumo energetico: Massimo 2 W
– Uscita di controllo: Relè (SPDT) 250 VAC 3 A (cosφ=1) massimo; 5 VDC 10 mA minimo
– Durata del relè: Elettrica: 100.000 operazioni o più (frequenza di commutazione 1.800 operazioni/ora); Meccanica: 50 milioni di operazioni o più (frequenza di commutazione 18.000 operazioni/ora)
– Temperatura ambiente operativa: Da -25 a 55 °C (senza congelamento o condensa)
– Umidità ambiente operativa: Dal 45% all’85% (senza condensa)
– Resistenza all’isolamento: Minimo 20 MΩ (500 VDC megger)
– Resistenza dielettrica: 2.000 VAC 50/60 Hz per 1 minuto
– Resistenza alle vibrazioni: Distruzione: 10-55 Hz, ampiezza doppia di 1,5 mm in ciascuna direzione X, Y e Z per 2 ore; Malfunzionamento: 10-55 Hz, ampiezza doppia di 1,5 mm in ciascuna direzione X, Y e Z per 2 ore
– Resistenza agli urti: Distruzione: 500 m/s² 3 volte in ciascuna direzione X, Y e Z; Malfunzionamento: 100 m/s² 3 volte in ciascuna direzione X, Y e Z
– Indicatori: Indicatore luminoso (rosso)

Applicazioni Tipiche

Il sensore E3JM-DS70M4-G è ideale per applicazioni industriali che richiedono il rilevamento affidabile di oggetti in movimento o stazionari, come il controllo di presenza su nastri trasportatori, il conteggio di oggetti e il rilevamento di posizionamento.

Accessori Inclusi

– Manuale di istruzioni
– Staffa di montaggio
– Dado
– Copertura di protezione dei terminali
– Set di dadi per il collegamento dei cavi

Note

Assicurarsi che l’installazione e l’uso del sensore siano conformi alle specifiche tecniche fornite dal produttore per garantire prestazioni ottimali e sicurezza operativa.
