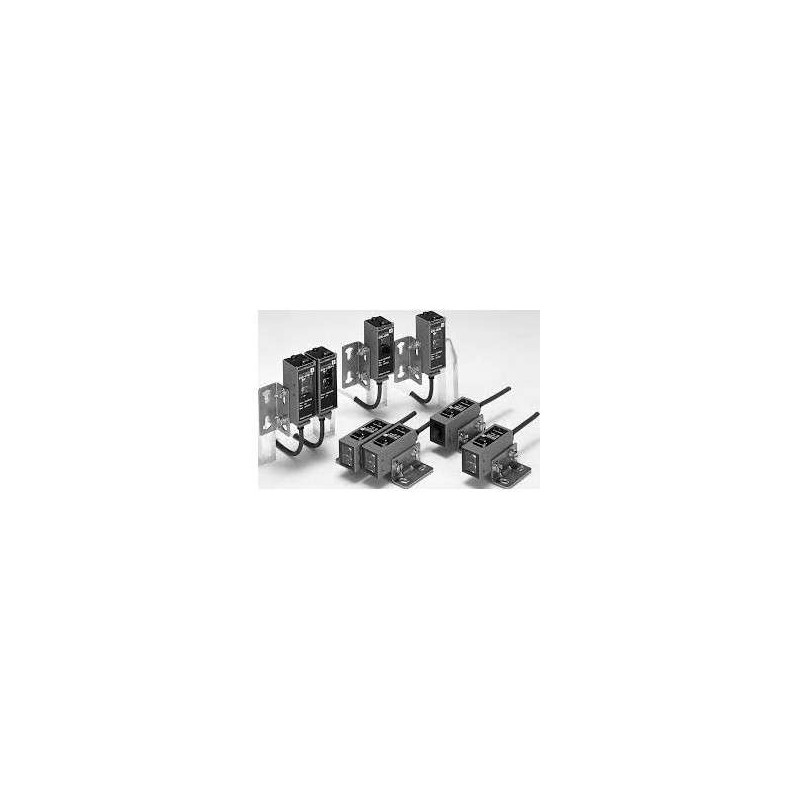

OMRON E3SDCP21IL2

Descrizione del Prodotto

Il sensore fotoelettrico OMRON E3S-DCP21-IL2 è progettato per la rilevazione di marchi colorati su vari tipi di imballaggi. Grazie al suo fascio stretto e alla lente di grandi dimensioni, garantisce una rilevazione stabile anche su oggetti inclinati a diversi angoli.

Metodo di Rilevamento

Riflessione diffusa (rilevamento di marchi).

Distanza di Rilevamento

10 ±3 mm su carta bianca 10 × 10 mm.

Dimensione del Punto

1 × 4 mm.

Sorgente Luminosa

LED rosso (635 nm), LED verde (525 nm), LED blu (465 nm).

Tensione di Alimentazione

10 a 30 VDC ±10% (Ripple (p-p) 10% max.).

Consumo di Potenza

960 mW max. (Riferimento: Tensione di alimentazione 24 V, Consumo di corrente 40 mA max.).

Uscita di Controllo

Corrente di carico: 100 mA max. (30 VDC max.).

Indicazioni

Indicatore di funzionamento (arancione), Indicatore RUN (verde), Display a 7 segmenti (bianco), Indicatore di blocco tasti (bianco), Indicatore timer (bianco), Indicatore modalità di insegnamento a 1 punto (bianco).

Modalità di Funzionamento

Alta quando il marchio è rilevato.

Protezione dei Circuiti

Protezione contro l’inversione di polarità dell’alimentazione, protezione contro il cortocircuito dell’uscita e protezione contro il collegamento errato dell’uscita.

Tempo di Risposta

Operazione o reset: 50 μs max. per ciascuno (modalità di insegnamento a 2 punti). Operazione o reset: 150 μs max. per ciascuno (modalità di insegnamento a 1 punto).

Regolazione della Sensibilità

Metodo di insegnamento.

Illuminazione Ambientale

Lampada a incandescenza: 3.000 lx max.

Intervallo di Temperatura Ambiente

Operativo: -10 a 55°C; Stoccaggio: -25 a 70°C (senza formazione di ghiaccio o condensa).

Intervallo di Umidità Ambiente

Operativo: 35% a 85%; Stoccaggio: 35% a 95% (senza condensa).

Resistenza all’Isolamento

20 MΩ min. (a 500 VDC).

Resistenza Dielettrica

1.000 VAC, 50/60 Hz per 1 min.

Resistenza alle Vibrazioni

Distruzione: 10 a 55 Hz con ampiezza doppia di 1,5 mm per 2 ore ciascuna nelle direzioni X, Y e Z.

Resistenza agli Urti

Distruzione: 500 m/s² 3 volte ciascuna nelle direzioni X, Y e Z.

Grado di Protezione

IEC 60529 IP67.

Metodo di Connessione

Connettore M12 a 4 pin.

Peso

Modello con connettore: circa 370 g (imballato) / circa 320 g (solo sensore).

Materiali

Custodia: Zinco pressofuso (ottone nichelato). Lente: Resina metacrilica (PMMA). Indicatori: ABS. Pulsanti: Elastomeri. Connettore: Zinco pressofuso (ottone nichelato).

Funzioni Principali IO-Link

• Commutazione della modalità di funzionamento tra NO e NC. • Funzione timer dell’uscita di controllo e funzione di selezione del tempo del timer (Seleziona una funzione tra disabilitato, ritardo all’accensione, ritardo allo spegnimento, impulso singolo o ritardo all’accensione/spegnimento.) (Seleziona un tempo del timer da 1-5000 ms.) • Funzione di selezione del tempo del timer di ritardo all’accensione per instabilità (0 (disabilitato)-1000 ms). • Funzione di uscita monitor (uscita PD che indica una quantità di rilevamento relativa). • Funzione di lettura del tempo di alimentazione (unità: h). • Funzione di inizializzazione delle impostazioni “Ripristina le impostazioni di fabbrica”.

Specifiche di Comunicazione

Specifiche IO-Link: Versione 1.1. Velocità di trasmissione: COM2 (38,4 kbps). Lunghezza dei dati: Dimensione PD: 8 byte, Dimensione OD: 1 byte (Tipo di sequenza M: TYPE_2_2). Tempo di ciclo minimo: 4,8 ms.

Accessori

Manuale di istruzioni.

Oggetto di Rilevamento Standard per il Sensore di Marchi

Colori secondo il codice Munsell: Bianco: N9.5; Rosso: 4R 4.5/12.0; Giallo-rosso: 4YR 6.0/11.5; Giallo: 5Y 8.5/11.0; Giallo-verde: 3GY 6.5/10.0; Verde: 3G 6.5/9.0; Blu-verde: 5BG 4.5/10.0; Blu: 3PB 5.0/10.0; Blu-viola: 9PB 5.0/10.0; Viola: 7P 5.0/10.0; Rosso-viola: 6RP 4.5/12.5; (Nero): (N2.0).

Note

Per ulteriori dettagli e informazioni aggiornate, si consiglia di consultare la documentazione ufficiale fornita da OMRON.
