OMRON E3XHD44

Descrizione del Prodotto

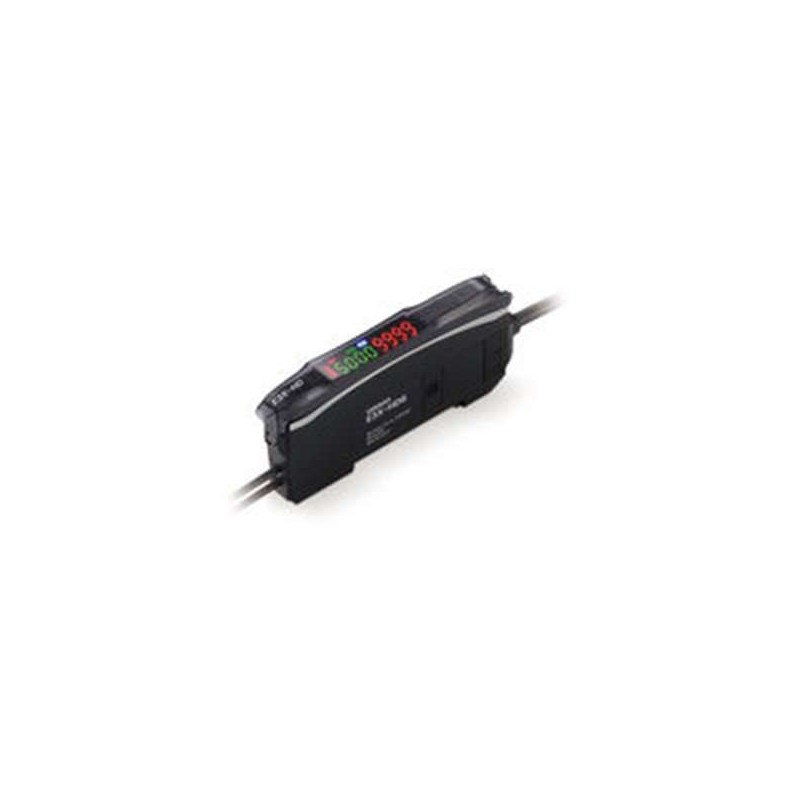

L’OMRON E3X-HD44 è un amplificatore per sensori a fibra ottica progettato per offrire un rilevamento stabile e un funzionamento semplice. Dotato di un LED rosso come sorgente luminosa, questo dispositivo supporta uscite PNP e utilizza un connettore M8 a 4 pin per la connessione.

Caratteristiche Principali

– Tipo di amplificatore: Standard

– Sorgente luminosa: LED rosso

– Tipo di uscita: PNP – Collettore aperto

– Metodo di regolazione: Insegnamento con pulsante (PB Teach) con regolazione fine

– Display: Doppio display digitale a 4 cifre (rosso/verde) con indicatori di stato LED

– Funzioni aggiuntive: Modalità operative come power tuning, rilevamento differenziale, DPC, timer (ritardo OFF, ritardo ON o one-shot)

– Tipo di connessione: Connettore M8 a 4 pin

– Tensione di alimentazione: 12-24 VDC

– Tempo di risposta: Fino a 50 µs

– Prevenzione dell’interferenza reciproca: Fino a 10 unità

– Grado di protezione: IP50

– Materiale della custodia: Plastica

– Temperatura di funzionamento: -25°C ~ 55°C

Specifiche Tecniche

– Tensione di alimentazione: 12-24 VDC ±10%, ripple (P-P) 10% max.

– Consumo di corrente: 30 mA max. a 24 VDC, 60 mA max. a 12 VDC

– Corrente di uscita massima: 100 mA

– Tensione di uscita massima: 26,4 VDC

– Residual voltage: 1 V max. (per correnti di carico inferiori a 10 mA); 2 V max. (per correnti di carico tra 10 e 100 mA)

– Tempo di risposta: 50 µs (modalità super-veloce), 250 µs (modalità veloce), 1 ms (modalità standard), 16 ms (modalità GIGA)

– Temperatura ambiente di funzionamento: -25°C ~ 55°C (per gruppi di 1-2 amplificatori); -25°C ~ 50°C (per gruppi di 3-10 amplificatori); -25°C ~ 45°C (per gruppi di 11-16 amplificatori)

– Umidità ambiente: 35% ~ 85% (senza condensa)

– Resistenza all’isolamento: 20 MΩ min. (a 500 VDC)

– Resistenza dielettrica: 1.000 VAC a 50/60 Hz per 1 minuto

– Resistenza alle vibrazioni: 10-55 Hz con ampiezza doppia di 1,5 mm per 2 ore in ciascuna direzione X, Y e Z

– Resistenza agli urti: 500 m/s² per 3 volte in ciascuna direzione X, Y e Z

Dimensioni

– Larghezza: 10 mm

– Altezza: 33,5 mm

– Lunghezza: 71,8 mm

Accessori Inclusi

– Manuale di istruzioni

Note

– Il dispositivo supporta la prevenzione dell’interferenza reciproca per un massimo di 10 unità tramite sincronizzazione ottica.

– La funzione di comunicazione e la prevenzione dell’interferenza reciproca sono disabilitate quando la modalità di rilevamento è impostata su modalità super-veloce (SHS).

Per ulteriori dettagli, consultare la scheda tecnica ufficiale di OMRON.
