OMRON E3ZLL88

Descrizione del Prodotto

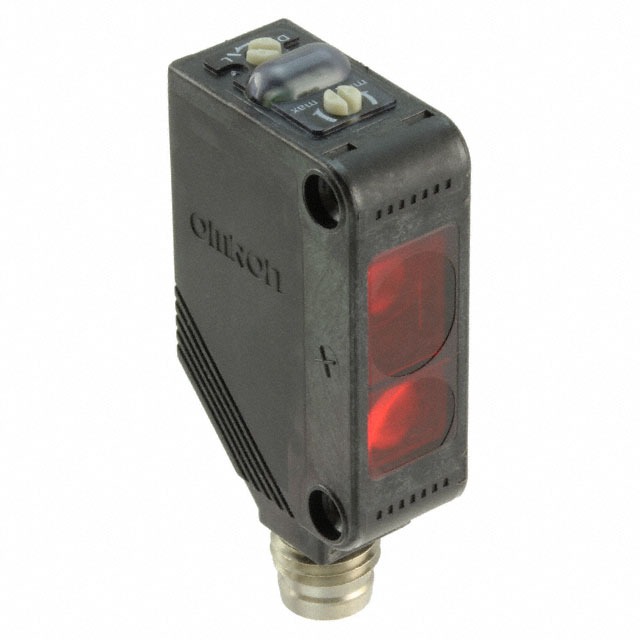

Il sensore fotoelettrico OMRON E3Z-LL88 è un dispositivo compatto con amplificatore integrato, progettato per la soppressione dello sfondo (BGS). Utilizza un laser rosso (655 nm) come sorgente luminosa e offre un’uscita PNP. È ideale per applicazioni che richiedono un rilevamento preciso e affidabile.

Metodo di Rilevamento

Soppressione dello sfondo (BGS).

Distanza di Rilevamento

25 ~ 300 mm per carta bianca (100 x 100 mm); 25 ~ 100 mm per carta nera (100 x 100 mm).

Intervallo di Impostazione

40 ~ 300 mm per carta bianca (100 x 100 mm); 40 ~ 100 mm per carta nera (100 x 100 mm).

Dimensione del Punto Luminoso

0,5 mm di diametro massimo a 300 mm di distanza.

Oggetto Minimo Rilevabile

0,2 mm di diametro minimo (calibro a spillo in acciaio inossidabile) a 300 mm.

Distanza Differenziale

Massimo 5% della distanza impostata.

Errore Nero-Bianco

Massimo 5% alla distanza impostata di 100 mm.

Sorgente Luminosa

Laser rosso (655 nm).

Classificazione Laser

IEC: Classe 1; FDA: Classe 1; JIS: Classe 1.

Tensione di Alimentazione

12 ~ 24 VDC ±10% con ripple (p-p) massimo del 10%.

Consumo di Corrente

Massimo 30 mA.

Uscita di Controllo

PNP open collector, 26,4 VDC massimo, 100 mA massimo, tensione residua: 1 V massimo (corrente di carico inferiore a 10 mA); 2 V massimo (corrente di carico da 10 a 100 mA).

Modalità di Funzionamento

Selezionabile tra Light-ON e Dark-ON.

Tempo di Risposta

Massimo 0,5 ms per operazione o reset.

Regolazione della Sensibilità

Regolatore a 5 giri senza fine.

Illuminazione Ambientale

Massimo 3.000 lx per lampade a incandescenza; massimo 10.000 lx per luce solare.

Temperatura di Funzionamento

-10 ~ 55°C (senza congelamento o condensa).

Temperatura di Stoccaggio

-25 ~ 70°C (senza congelamento o condensa).

Umidità di Funzionamento

35 ~ 85% (senza congelamento o condensa).

Umidità di Stoccaggio

35 ~ 95% (senza congelamento o condensa).

Resistenza all’Isolamento

Minimo 20 MΩ (500 VDC megger).

Resistenza Dielettrica

1.000 VAC 50/60 Hz per 1 minuto.

Resistenza alle Vibrazioni

Distruzione: 10 ~ 55 Hz, ampiezza doppia di 1,5 mm in ciascuna delle direzioni X, Y e Z per 2 ore.

Resistenza agli Urti

Distruzione: 500 m/s², 3 volte in ciascuna delle direzioni X, Y e Z.

Grado di Protezione

IEC: IP67.

Metodo di Connessione

Connettore M8.

Indicatori

Indicatore di funzionamento (arancione), indicatore di stabilità (verde).

Peso

Circa 20 g (imballato).

Materiale

Custodia: PBT (polibutilene tereftalato); Lente: resina poliarilata modificata.

Accessori

Manuale di istruzioni.

Per ulteriori dettagli, consultare la scheda tecnica ufficiale di OMRON.
